Para instalar la base fija:
1. Presione hacia abajo el lado "O" (apagado)
del interruptor de encendido y apagado.
Desinstale el paquete de batería.
2. Ponga la herramienta en posición invertida.
3. Con el eje roscado de la unidad del motor
alineado con la abertura de la abrazadera
ubicada en la base fija, presione el botón de
ajuste rápido de la profundidad y luego baje
la base fija (Fig. 3b).
4. Suelte el botón de ajuste rápido de la
profundidad.
5. Cierre la palanca de fijación de la base
(Fig. 3a).

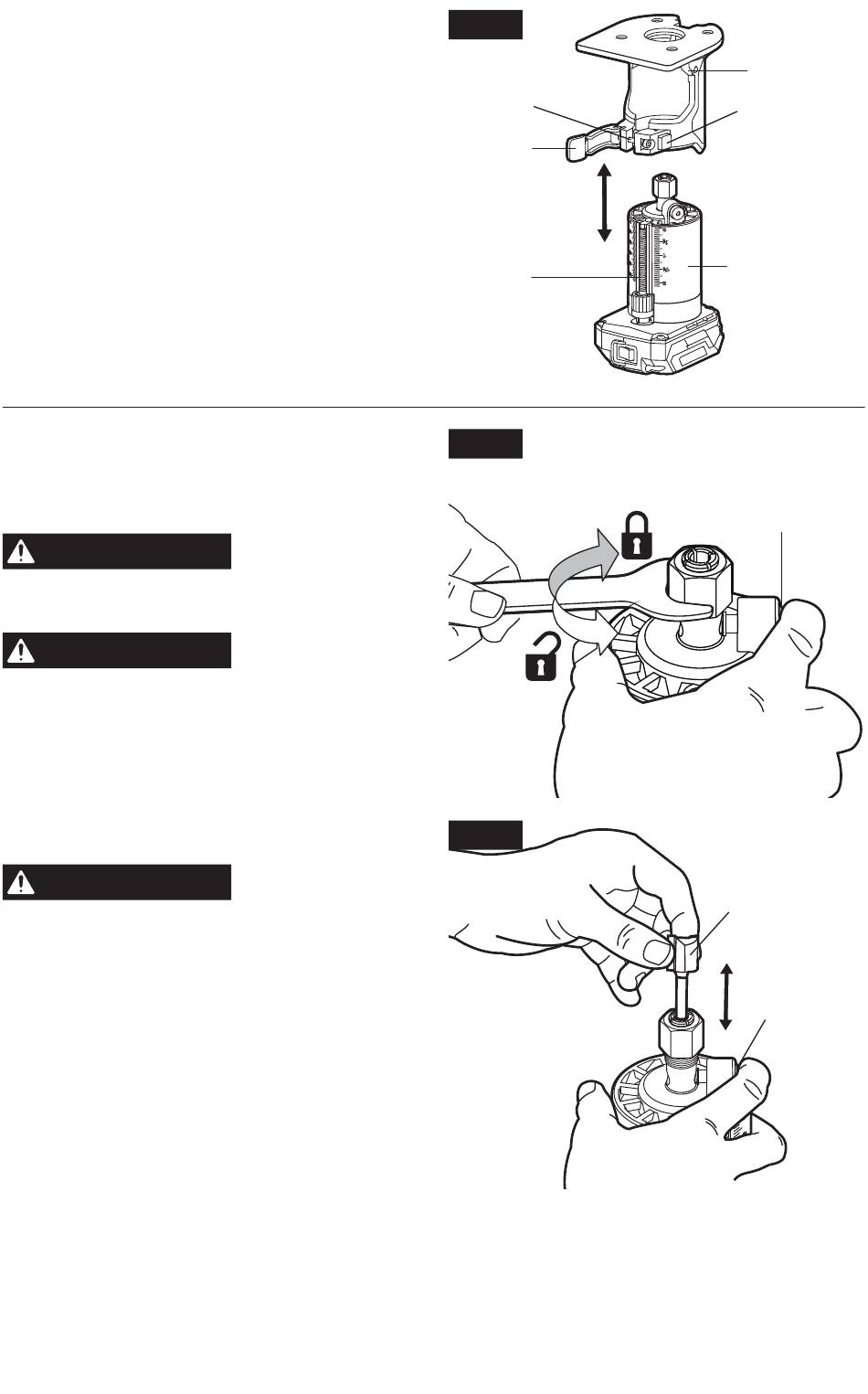

INSTALACIÓN Y
DESINSTALACIÓN DE LAS
BROCAS (Fig. 4a y 4b)
ADVERTENCIA
dañados .
ADVERTENCIA
cuando retire la broca de la herramienta o
deje primero que la broca se enfríe . Es
posible que la broca esté caliente después de
un uso prolongado.
Esta fresadora se envía con un
portaherramienta que acepta brocas de corte
con vástagos de 1/4 de pulgada de diámetro.
ADVERTENCIA
fresadora que tenga un diámetro de broca
de corte superior a 1-1/4 pulgadas con las
subbases que se suministran con esta
fresadora . Una broca de corte más grande no
cabrá a través de la abertura de la base,
causará daños a la base y al motor, y podría
casuar lesiones corporales graves al operador.
1. Presione hacia abajo el lado "O" (apagado)
del interruptor de encendido y apagado.
Retire la batería.
2. Coloque la herramienta en posición invertida
y desinstale la base fija siguiendo el capítulo
"Para desinstalar la base".
3. Alinee el agujero ubicado en el husillo con el botón de fijación del husillo, presione el botón
de fijación del husillo y gire simultáneamente la tuerca del portaherramienta en sentido
contrario al de las agujas del reloj utilizando la llave de tuerca de 17 mm incluida (Fig. 4a).
No utilice brocas
con vástagos
Use guantes
protectores
No utilice una
broca de corte de
Fig . 3b
Abertura de
la abrazadera
Palanca
de fijación
de la base
Eje
roscado
Fig . 4a
Fig . 4b
Base fija
Botón de
ajuste
rápido de la
profundidad
Motor de la
fresadora
Botón de
fijación del
husillo
Broca (no
suministrada)
Botón de
fijación del
husillo
