INSTALLATION ET RETRAIT DE
L'ADAPTATEUR D'ASPIRATEUR
(Fig. 6a & 6b)
L'outil est livré avec un adaptateur d'aspirateur,
qui est dimensionné pour se connecter à un
tuyau flexible d'aspirateur de 32 mm / 1-1/4 po
ou à un adaptateur (non inclus).
Installation de l'adaptateur d'aspirateur
1. Insérez la goupille sur l'adaptateur
d'aspirateur dans le trou non fileté situé sur
le côté de la base fixe (Fig. 6a).
2. Alignez le trou qui se trouve du côté opposé
de l'adaptateur d'aspirateur sur le trou fileté
du côté de la base fixe.
3. Vissez le bouton de la vis dans les trous
alignés et serrez-le pour fixer l'adaptateur
d'aspirateur sur la base (Fig. 6b).
Retrait de l'adaptateur d'aspirateur
1. Dévissez complètement le bouton de la vis
de la base fixe (Fig. 6b).
2. Retirez la goupille de l'adaptateur d'aspirateur
de l'orifice situé sur le côté de la base fixe.
3. Retirez l'adaptateur d'aspirateur de la base
fixe.

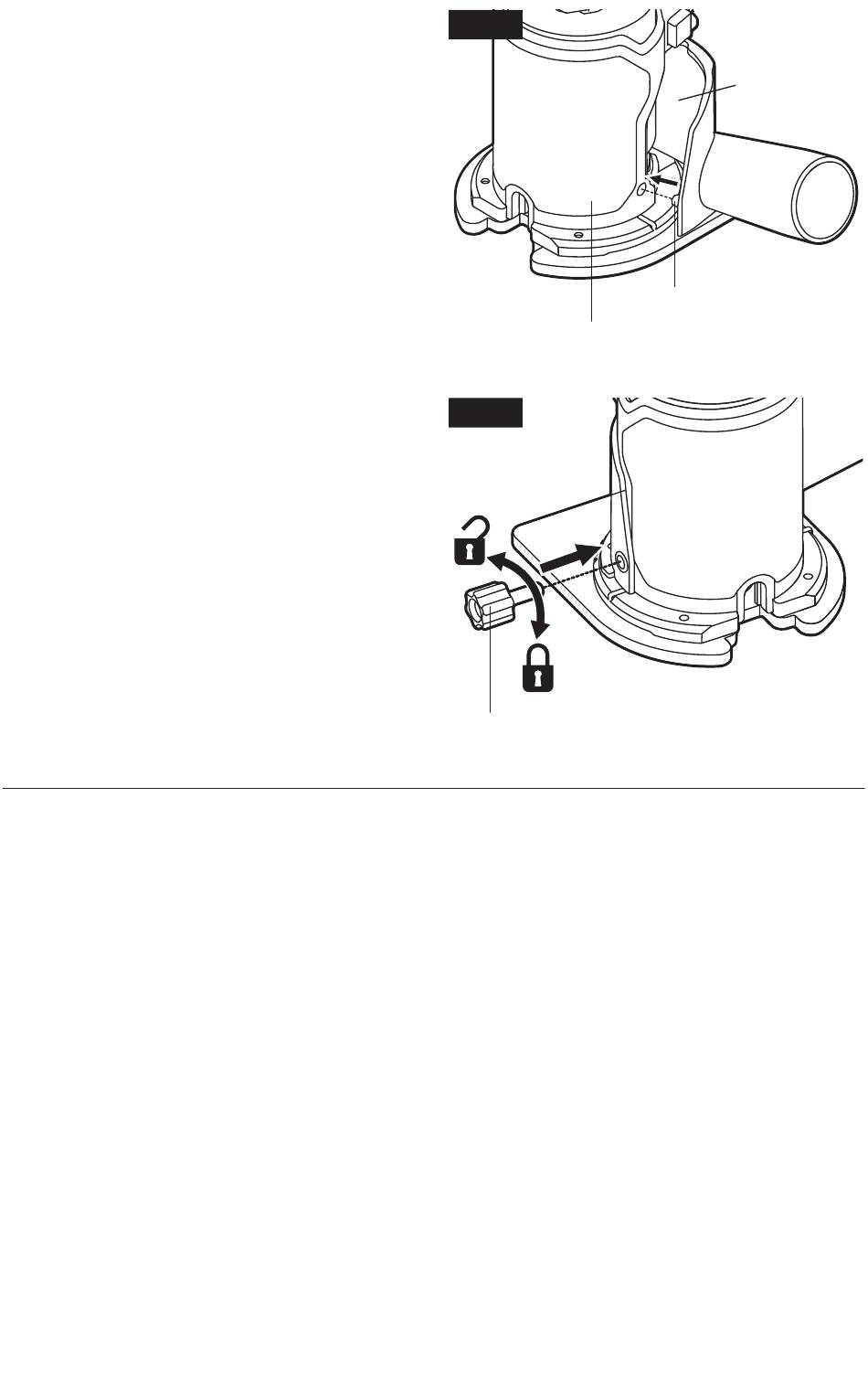

Fig . 6a
Base fixe
Fig . 6b
Bouton de vissage
Adaptateur
pour
aspirateur
Goupille
