Pour installer la fraise, nettoyez et insérez la tige ronde de la fraise de toupie souhaitée
•
dans le collet de manière à ce que l'arête de coupe soit à environ 1,6 mm / 1/16 po de la
face du collet (Fig. 4b).
Pour retirer la fraise, tirez la fraise pour la faire sortir du collet (Fig. 4b).
•
5. Alignez le trou de la broche sur le bouton de verrouillage de la broche, appuyez sur le
bouton de verrouillage de la broche, tournez l'écrou du collet dans le sens des aiguilles d'une
montre à l'aide de la clé fournie pour fixer fermement la fraise en place (Fig. 4a).
6. Relâchez le bouton de verrouillage de la broche.
7. Installez la base fixe en suivant les instructions de la section ci-dessus intitulée « Installa-
tion de la base fixe ».

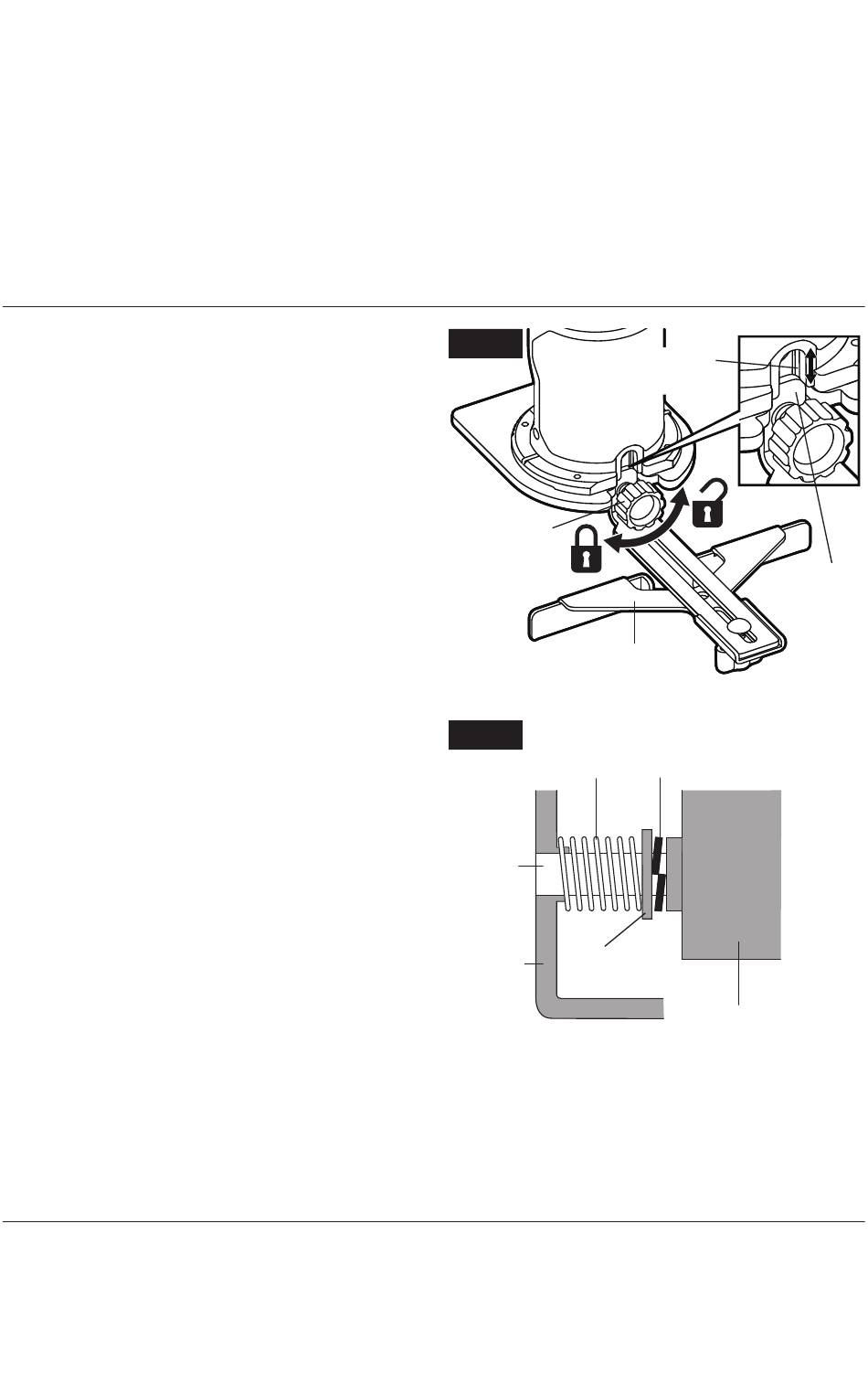

INSTALLATION ET DÉMONTAGE
DE L'ENSEMBLE DU GUIDE DE
CHANT (Fig. 5a & 5b)
Le guide de chant peut être utilisé comme aide
dans les applications de toupillage telles que
la création de bords décoratifs, le rabotage
et l'ébarbage de bords droits, le rainurage, le
mortaisage et l'ébavurage.
Installation de l'ensemble de guide de chant
1. Appuyez sur le côté « O » (arrêt) de
l'interrupteur de marche/arrêt. Retirez la pile.
2. Tournez le bouton de verrouillage de
l'ensemble de guide de chant dans le sens
inverse des aiguilles d'une montre jusqu'à ce
que le bord du boulon soit au même niveau
que la surface extérieure du crochet
(Fig. 5b).
REMARQUE : Si le bouton de verrouillage
est accidentellement complètement dévissé
du guide de chant, remontez les pièces dans
l'ordre indiqué à la Fig. 5b.
3. Insérez le « crochet » du guide de chant
dans la fente de montage du guide de chant.
4. Tournez le bouton de verrouillage dans le
sens des aiguilles d'une montre pour attacher
l'ensemble de guide de chant à la base fixe.
Retrait de l'ensemble de guide de chant
1. Appuyez sur le côté « O » (arrêt) de
l'interrupteur de marche/arrêt. Retirez la pile.
2. Desserrez le bouton de verrouillage du guide de chant dans le sens inverse des aiguilles
d'une montre.
3. Retirez l'ensemble de guide de chant de la fente de montage de la base fixe.
40
Fig . 5a
Fente de montage
du guide de chant
Bouton de
verrouillage
Ensemble de
guide de chant
Fig . 5b
Ressort
Boulon
Rondelle
Crochet
plate
Crochet
Rondelle de verrouillage
Bouton de
verrouillage
