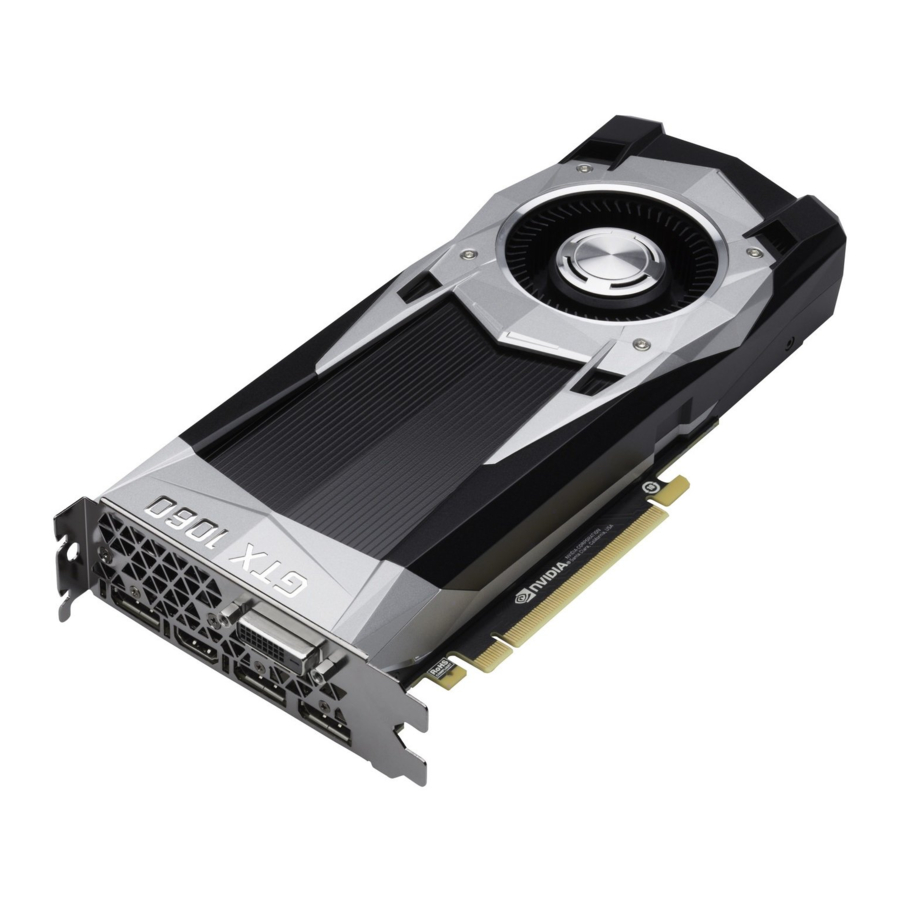

NVIDIA GeForce GTX 1060 - Manual de la tarjeta gráfica

INTRODUCCIÓN

Gracias por elegir la tarjeta gráfica NVIDIA GeForce GTX 1060 6 GB Founders Edition.
La tarjeta gráfica GeForce GTX 1060 está cargada con nuevas e innovadoras tecnologías de juego, lo que la convierte en la elección perfecta para los últimos juegos de alta definición. Impulsada por NVIDIA Pascal, la arquitectura de GPU más avanzada jamás creada, la GeForce GTX 1060 ofrece un rendimiento brillante que abre la puerta a la realidad virtual y más allá.
Además, con GeForce Experience de NVIDIA, puedes aprovechar las decenas de miles de horas de pruebas de NVIDIA para optimizar tu configuración de juego con un solo clic.

Acerca de esta guía

Esta guía de instalación trata sobre la instalación y el funcionamiento de la tarjeta gráfica NVIDIA GeForce GTX 1060.

Note (Nota): Es importante registrar su producto para recibir soporte en línea y telefónico. Consulte http://www.nvidia.com/register para obtener más información sobre cómo registrar su producto.

Requisitos mínimos del sistema

• Placa base
  Placa base compatible con PCl Express o PCl Express 3.0 con una ranura de gráficos x 16 de doble ancho.
• Fuente de alimentación del sistema
  Fuente de alimentación del sistema de 400 W como mínimo o superior con un conector de alimentación suplementario PCl Express de 6 pines.
• Sistema operativo
  • Microsoft Windows 10, de 32 o 64 bits
  • Microsoft Windows 8.1, de 32 o 64 bits
  • Microsoft Windows 7, de 32 o 64 bits
  • Linux, de 32 o 64 bits
  • FreeBSD x86
• Memoria del sistema
  4 GB de memoria del sistema (se recomiendan 6 GB)
• Conexión a Internet para la instalación del controlador
• 350 MB de espacio disponible en el disco duro

DESEMBALAJE

Antes de desembalar su nueva tarjeta gráfica NVIDIA GeForce GTX 1060, es importante asegurarse de que cumple con todos los requisitos del sistema enumerados anteriormente para una instalación sin problemas.
Asegúrese de inspeccionar cada pieza del equipo enviada en la caja de embalaje. Si falta algo o está dañado, póngase en contacto con su distribuidor.

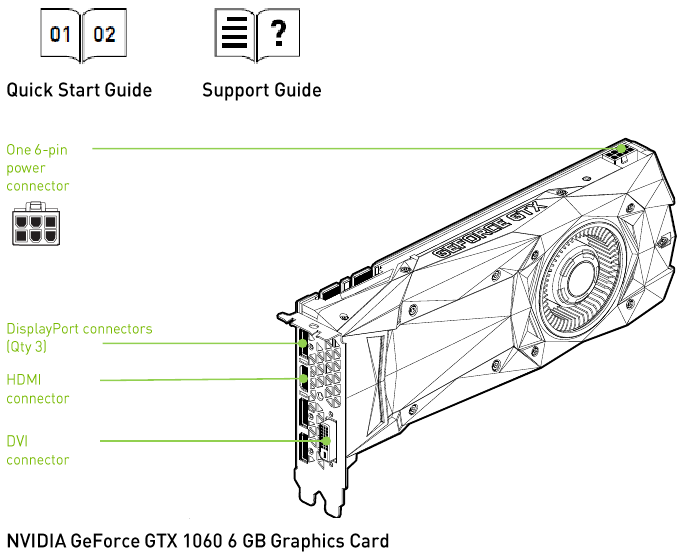

Equipo
El siguiente equipo y documentación se incluyen en la caja de la tarjeta gráfica NVIDIA GeForce GTX 1060 6 GB Founders Edition.

INSTALACIÓN DEL HARDWARE

La instalación del hardware de la tarjeta gráfica NVIDIA GeForce GTX 1060 implica abrir su ordenador. Siga todas las instrucciones de seguridad que se proporcionan aquí para asegurarse de que no se produzcan daños a usted, a su ordenador o a la placa gráfica.

Antes de empezar

La tarjeta gráfica NVIDIA GeForce GTX 1060 es una tarjeta gráfica PCl Express 3.0 x 16. Es posible que su ordenador ya tenga una tarjeta gráfica instalada en la ranura PCl Express. Si es así, tendrá que quitar esa tarjeta gráfica y sustituirla por la tarjeta gráfica GeForce GTX 1060.
Si no tiene una tarjeta gráfica, esto significa que su placa base tiene gráficos integrados (hay un chip gráfico instalado en su placa base o integrado en el chipset de la placa base). Si este es el caso, no es necesario realizar ninguna acción antes de instalar su nueva tarjeta gráfica.

Instalación del dispositivo

Debido a que hay tantos sistemas informáticos diferentes en el mercado, el procedimiento para instalar la tarjeta gráfica GeForce GTX 1060 puede variar de un sistema a otro. Utilice las siguientes instrucciones como guía y consulte la documentación de su sistema informático para obtener más información sobre su sistema individual.

Note (Nota): Es importante que se desconecte toda la alimentación del ordenador antes de instalar la tarjeta gráfica.

Descargue la electricidad estática de su cuerpo tocando una superficie con conexión a tierra antes de tocar la tarjeta gráfica. Una superficie con conexión a tierra es el chasis del ordenador o alguna otra superficie que sepa que está conectada a tierra.

Utilice el siguiente procedimiento para instalar la tarjeta gráfica GeForce GTX 1060 en su sistema informático.

1. Apague su ordenador y monitor y desconecte el cable de alimentación.
   Dependiendo de su sistema informático, es posible que tenga que desconectar el cable que va a la parte posterior de su sistema. Marque los cables para que pueda asegurarse de que los vuelve a conectar correctamente.
2. Abra su ordenador quitando la cubierta/panel lateral. Consulte la documentación de su ordenador del fabricante original para obtener ayuda.
3. Retire cualquier tarjeta gráfica existente (si la hay). Guarde el hardware (como tornillos y soportes) para utilizarlo al instalar la tarjeta gráfica NVIDIA.

ATTENTION (ATENCIÓN): Si su sistema ha estado funcionando durante un período de tiempo antes de abrir los paneles, es muy importante que espere hasta que la tarjeta gráfica de su sistema se haya enfriado antes de sacar la tarjeta del sistema. Las tarjetas gráficas se calientan mucho cuando han estado funcionando durante mucho tiempo.

4. Retire dos cubiertas de ranura adyacentes si no tiene una tarjeta gráfica instalada.
   Retire dos cubiertas de ranura adyacentes que correspondan a la ranura PCl-Express en la que está instalando la tarjeta gráfica GeForce GTX.


Note (Nota): La tarjeta NVIDIA GeForce GTX 1060 es de doble ancho y requerirá la eliminación de dos cubiertas de ranura.

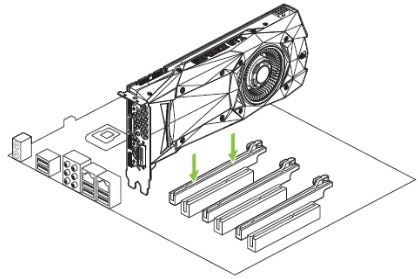

5. Conecte la tarjeta gráfica GeForce GTX 1060 en la ranura PCI Express x 16 principal de su placa base. Esta suele ser la ranura más cercana a la CPU, pero puede ser la segunda o tercera ranura. Busque la ranura etiquetada como x 16. Es probable que sea la única ranura PCl Express con una palanca de retención en el extremo de la ranura o la más cercana a la CPU
   Instale su primera tarjeta gráfica GeForce GTX 1080 en la ranura PCl Express x 16 principal.


Note (Nota): Se recomienda instalar la tarjeta gráfica en la ranura PCl Express x 16 principal. Si instala la tarjeta gráfica en la ranura secundaria, es posible que su sistema no reconozca la tarjeta gráfica y no se muestre nada en el monitor.
También tenga en cuenta que en algunas placas base SBIOS, la ubicación física de la ranura principal se puede configurar cuando hay más de una ranura PCl Express x 16.

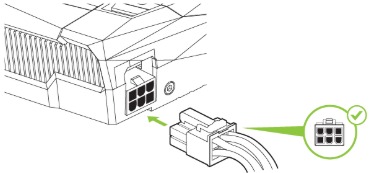

6. Conecte el conector de alimentación de 6 pines de la fuente de alimentación al conector de alimentación en el borde superior de la tarjeta gráfica NVIDIA GeForce GTX 1060. Tenga en cuenta que el conector y el enchufe de la tarjeta gráfica tienen una forma única y se conectan de una sola manera.
   La tarjeta gráfica GeForce GTX 1060 requiere un enchufe de alimentación PCl Express de 6 pines de la fuente de alimentación del sistema.

7. Vuelva a instalar la cubierta en su ordenador y vuelva a conectar cualquier cable que haya retirado anteriormente en la instalación.


INSTALACIÓN DEL SOFTWARE

Con el hardware instalado, ahora es el momento de instalar el software NVIDIA GeForce Experience y el controlador de gráficos.

Instalación del software GeForce Experience

1. Descargue e instale el software GeForce Experience.
   • Vaya a http://www.geforce.com/geforce-experience/download y haga clic en Download Now (Descargar ahora).
   • Acepte el acuerdo de licencia del software NVIDIA seleccionando Agree and Continue (Aceptar y continuar). El software GeForce Experience comienza a instalarse.
   • Seleccione Close (Cerrar) para finalizar la instalación.
2. Optimice sus juegos instalados.
   • Abra GeForce Experience y haga clic en Scan for Games (Buscar juegos) y haga clic en OK para buscar sus juegos instalados.
   • Haga clic en Optimize All (Optimizar todo) para optimizar la configuración de su juego.
3. Instale los controladores más recientes.
   • Abra NVIDIA GeForce Experience y seleccione la pestaña Drivers (Controladores).
   • Seleccione Download Driver (Descargar controlador). Su controlador de GPU comienza a descargarse.
   • Seleccione Express Installation (Instalación rápida) cuando finalice la descarga. GeForce Experience comienza a instalar el controlador de gráficos.

Note (Nota): La instalación puede tardar varios minutos. Su pantalla puede quedarse en blanco durante unos segundos una o más veces durante la instalación. Esto es normal.

• Haga clic en CLOSE (CERRAR) cuando se complete la instalación del controlador.

¡Enhorabuena!
¡Su tarjeta gráfica GeForce GTX 1060 ya está lista para usar!

Note (Nota): Si tiene alguna pregunta sobre su producto NVIDIA, puede chatear en vivo con el servicio de atención al cliente de NVIDIA en www.nvidia.com/support o llamar al 1-800-797-6530.

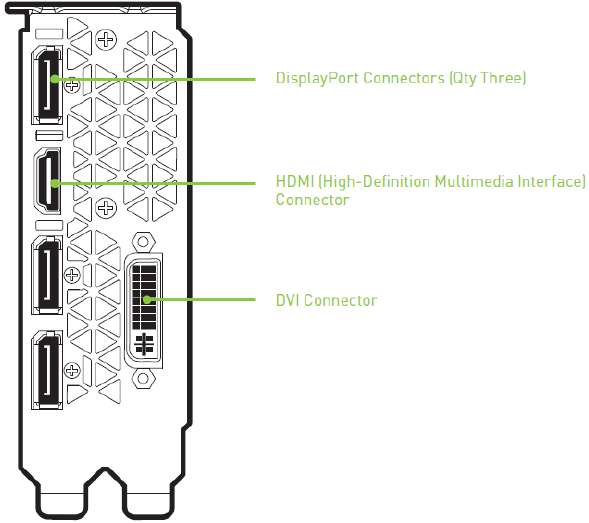

CONFIGURACIÓN DE HDMI

La conexión de HDTV a través de HDMI le permite enviar audio y vídeo digital desde su tarjeta gráfica a una HDTV.

Habilitación de audio a través de HDMI
Si se está conectando a su pantalla a través de HDMI, es posible que deba configurar la salida HDMI para que sea su dispositivo de audio predeterminado.

1. Seleccione Start (Inicio) Control Panel (Panel de control) Sound (Sonido).
2. En la pestaña Playback (Reproducción), seleccione su pantalla HDMI y seleccione
3. Set Default (Establecer predeterminado).

¡Enhorabuena! ¡Su tarjeta gráfica NVIDIA GeForce ya está lista para usar!
Para obtener instrucciones detalladas sobre el uso del Panel de control de NVIDIA, consulte la Guía del usuario del Panel de control que se encuentra en www.geforce.com/drivers (seleccione su controlador y, a continuación, haga clic en Documentation (Documentación) para descargar la Guía del usuario).

CARACTERÍSTICAS

• NVIDIA GeForce Experience: Garantiza la mejor experiencia de juego, el día en que se lanza un juego, actualizando automáticamente sus controladores listos para el juego. Además, permite a los usuarios optimizar la configuración del juego a su PC con un solo clic. GeForce Experience también incluye NVIDIA ShadowPlay que le permite capturar y compartir sus momentos de juego favoritos.
• Anti-Aliasing Multi-Frame Sampled (MFAA): MFAA ofrece un aumento del rendimiento del 30% al tiempo que mantiene bordes suaves y de alta calidad al alternar los cálculos de muestra en cada fotograma y cada píxel.
• Dynamic Super Resolution (DSR):Esta innovadora característica puede ofrecer fidelidad 4K a pantallas de 1060p para obtener detalles y calidad de imagen excepcionales.
• Voxel Global Illumination (VXGI): Como parte de la biblioteca NVIDIA GameWorks para desarrolladores, VXGI acelera los efectos de iluminación dinámica para una experiencia cinematográfica verdaderamente inmersiva.
• NVIDIA GameStream¹: Compatibilidad con GeForce GPU para la tecnología NVIDIA PhysX, lo que permite una clase totalmente nueva de interacción física en los juegos para una experiencia más dinámica y realista con GeForce.
• NVIDIA Ansel: Ansel es una herramienta de captura de juegos potente y fácil de usar creada en cooperación con los principales desarrolladores de juegos. Ansel te permite congelar el tiempo. Puede componer sus tomas desde cualquier ángulo y ajustar la imagen con filtros de postprocesamiento. Puede capturar a resoluciones increíbles, capturar imágenes EXR para la captura de color de espectro completo y compartir sus capturas de pantalla en panoramas de 360° utilizando su teléfono inteligente, PC o auriculares VR
• NVIDIA G-SYNC-Ready²: Los monitores NVIDIA G-SYNC cuentan con la revolucionaria tecnología NVIDIA que elimina el desgarro de la pantalla al tiempo que reduce el retraso de entrada. El resultado es la experiencia de monitor de juego más fluida, rápida y receptiva jamás vista.
• Soporte de DirectX 12: Soporte para la última API de Microsoft DirectX para habilitar juegos de próxima generación.
• NVIDIA GPU Boost 3.0: Maximiza dinámicamente las velocidades de reloj en función de la carga de trabajo y permite controles de clase entusiasta, como el objetivo de temperatura y los controles del ventilador, espacio adicional de sobretensión y optimizaciones para soluciones de refrigeración por agua. Esto permite a los jugadores llevar el rendimiento a nuevos niveles.
• NVIDIA Adaptive Vertical Sync: Habilite dinámicamente la sincronización vertical en función de sus velocidades de fotogramas actuales para la experiencia de juego más fluida.
• NVIDIA CUDA: Desbloquee la potencia de los núcleos del procesador de la GPU para acelerar tareas exigentes como la transcodificación de vídeo, la simulación física, el trazado de rayos y más, ofreciendo increíbles mejoras de rendimiento con respecto a las CPU tradicionales.
• DisplayPort 1.2 Certified, DisplayPort 1.3/1.4 Ready: Maneje los últimos paneles DisplayPort con soporte para resoluciones de hasta 4096x2160.
• HDMI³: La compatibilidad con HDMI incluye resolución 4K a 60 Hz, compatibilidad con Blu-ray 3D acelerado por GPU, x.v. Color, HDMI Deep Color y sonido envolvente digital 7.1.
• DVI de doble enlace: Maneje pantallas de panel plano de hasta 2560x1600 de resolución a través de un conector DVI.
• PCl Express 3.0: Esta tarjeta está diseñada para la nueva arquitectura de bus PCl Express 3.0, que ofrece las velocidades de transferencia de datos más altas para los juegos y aplicaciones 3D más exigentes en cuanto a ancho de banda. También mantiene la compatibilidad con versiones anteriores con las placas base PCl Express existentes para la compatibilidad más amplia.

¹ NVIDIA GameStream requiere un dispositivo NVIDIA GameStream-ready
² NVIDIA G-SYNC requiere un monitor NVIDIA G-SYNC-ready
³ La reproducción de Blu-ray 3D requiere la compra de un reproductor de software compatible de CyberLink, ArcSoft, Corel o Sonic. Actualice su GPU a la capacidad 3D completa con el software NVIDIA 3DTV Play, que permite juegos 3D, visualización de imágenes y transmisión de vídeo web 3D. Consulte www.nvidia.com/3dtv para obtener más detalles.

INSTRUCCIONES DE SEGURIDAD

Para reducir el riesgo de incendio, descarga eléctrica o lesiones, siga siempre las precauciones de seguridad básicas.

Note (Nota): Todo el hardware debe instalarse antes de la instalación de los controladores.

• Retire la alimentación de su ordenador desconectando la fuente principal de CA antes de la instalación.
• No utilice este producto cerca del agua o cuando sus manos o cuerpo estén mojados.
• No coloque este producto sobre superficies blandas que puedan bloquear las ranuras de ventilación y causar un sobrecalentamiento.
• No coloque este producto cerca de un registro de calefacción o radiador.
• Coloque este producto de forma segura sobre una superficie estable. Pueden producirse daños graves en este producto si se cae.
• No permita que nada descanse sobre el cable de alimentación. No coloque este producto donde una persona pueda pisar o tropezar con el cable de alimentación.
