Klein Tools ET300 - Manual del buscador de disyuntores digitales

INSTRUCCIONES DE FUNCIONAMIENTO

1. Identifique la toma de corriente o el accesorio de pared para el que se debe determinar el disyuntor.
2. Compruebe de forma segura que la toma de corriente o el accesorio tengan corriente.

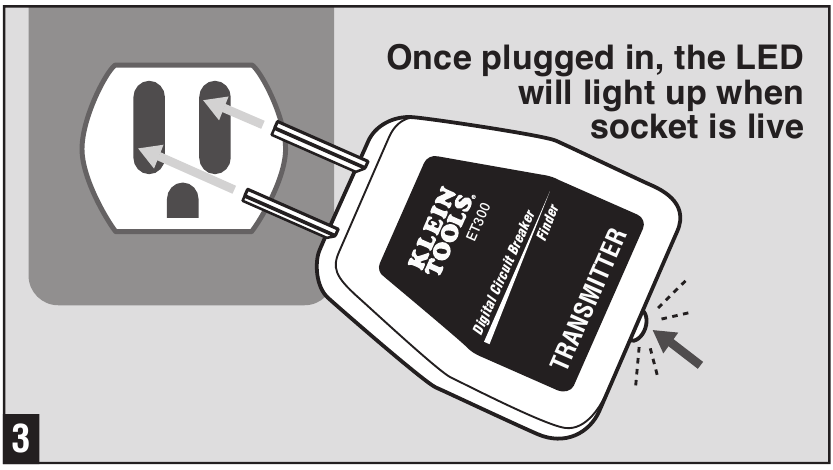

3. Enchufe el transmisor. Su LED se iluminará si está recibiendo alimentación.

4. Diríjase al panel de disyuntores con el receptor.

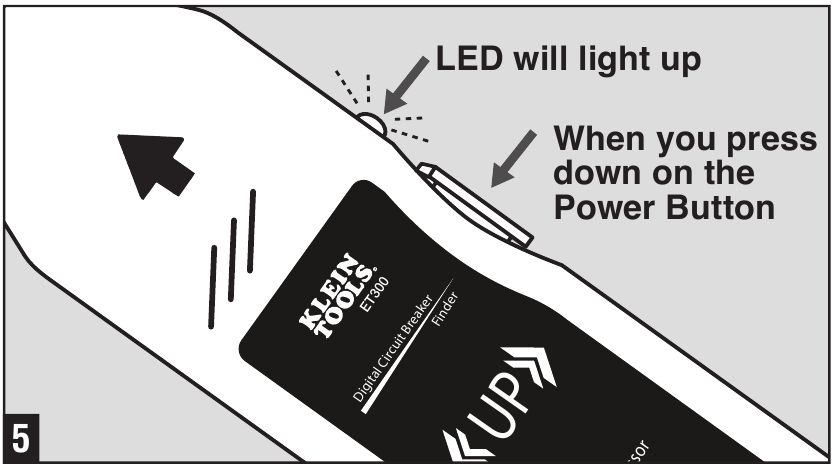

5. Encienda el receptor pulsando, pero sin mantener pulsado, el botón de encendido. Oirá un pitido y verá que su LED se ilumina.

6. Coloque el receptor perpendicularmente en los disyuntores del panel con el botón de encendido apuntando hacia arriba.

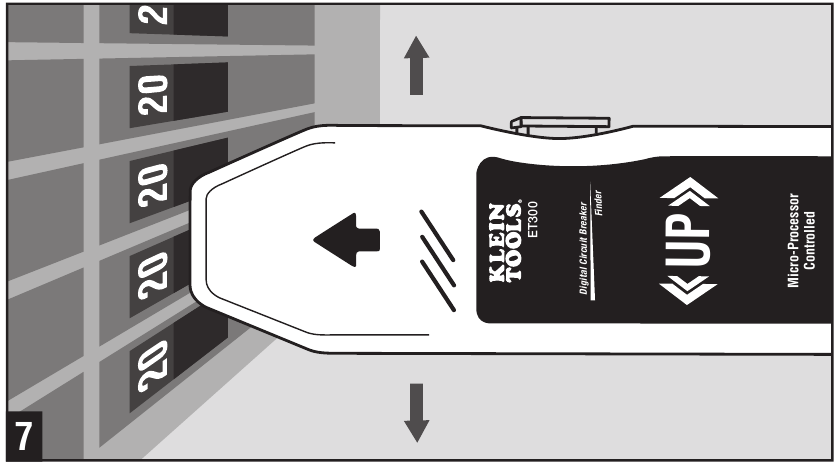

7. Explore lentamente todos los disyuntores del panel una vez. Ignore cualquier pitido o indicación, ya que el receptor está aprendiendo el panel.

8. Explore todos los disyuntores una segunda vez. Esta vez, el receptor emitirá un pitido e iluminará la flecha verde solo en el disyuntor correcto.
9. Apague el receptor manteniendo pulsado el botón de encendido. Vuelva a la toma de corriente o al accesorio y retire el transmisor. NOTA: Todos los electrodomésticos o equipos del circuito que se esté probando deben desenchufarse para ayudar a reducir la posibilidad de lecturas erróneas.

ESPECIFICACIONES GENERALES

• Voltaje de funcionamiento: 90 – 120 V CA
• Frecuencia de funcionamiento: 50 – 60 Hz
• Distancia de seguimiento: Hasta 1000 pies (305 m)
• Temperatura de funcionamiento: 32 °F – 104 °F (0 °C – 40 °C)
• Humedad relativa: 50 %
• Altitud: < 6562 pies (2000 m)
• Entorno: Solo para uso en interiores
• Alimentación: Pila alcalina de 9 voltios
• Apagado automático: Aproximadamente 4 minutos
• Dimensiones del transmisor: 2,8" x 1,9" x 1,2" (7,11 x 4,83 x 3,04 cm)
• Dimensiones del receptor: 6,0" x 2,0" x 0,9" (15,24 x 5,08 x 2,29 cm)
• Peso del transmisor: 1,6 oz. (45 g)
• Peso del receptor: 3,2 oz. (91 g)
• Sensibilidad: Indicación a 0,16" (4 mm) de distancia de un cable que transporta 120 V CA.
• Clasificación de seguridad: Listado por UL

Para garantizar un funcionamiento y un servicio seguros del comprobador, siga estas instrucciones. El incumplimiento de estas advertencias puede provocar lesiones graves o la muerte.

• Comprenda los riesgos de trabajar con voltaje activo.
• Apague la alimentación antes de inspeccionar, aplicar o retirar el transmisor (cuando utilice el "Adaptador de cables" opcional).
• Extreme las precauciones cerca de cables pelados con corriente, especialmente en un panel de disyuntores abierto.
• Consulte a un electricista experimentado cuando sea necesario.
• Otros equipos o dispositivos conectados al circuito que se está probando podrían interferir con el comprobador. Despeje el circuito antes de probarlo.

ACCESORIOS OPCIONALES

(N.º de cat. 69411)

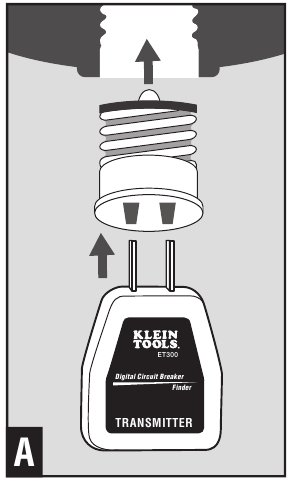

1. Adaptador de luminaria:

   Atornille este adaptador en un portalámparas vacío. Asegúrese de que el accesorio tenga corriente. Enchufe el transmisor y siga las instrucciones a partir del paso 4.

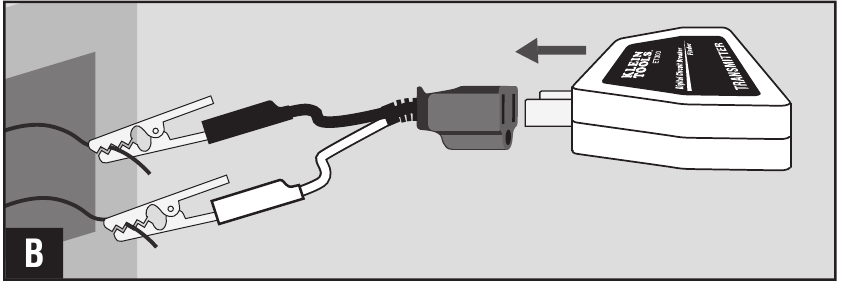

2. Adaptador de cables:

   Conecte cuidadosamente los cables a los cables correctos. Enchufe el transmisor al adaptador. Siga las instrucciones a partir del paso 4.
   Extreme las precauciones cerca de los cables con corriente.

LIMPIEZA

Asegúrese de que la unidad esté apagada y límpiela con un paño limpio, seco y sin pelusa. No utilice limpiadores abrasivos ni disolventes.

ALMACENAMIENTO

Retire las pilas cuando el instrumento no se utilice durante un período prolongado. No lo exponga a altas temperaturas ni a la humedad. Después de un período de almacenamiento en condiciones extremas que superen los límites mencionados en la sección Especificaciones, permita que el instrumento vuelva a las condiciones normales de funcionamiento antes de utilizarlo.

ATENCIÓN AL CLIENTE

KLEIN TOOLS, INC.
450 Bond Street
Lincolnshire, IL 60069
1-800-553-4676 www.kleintools.com ; 139578 Rev. 09/19 D
