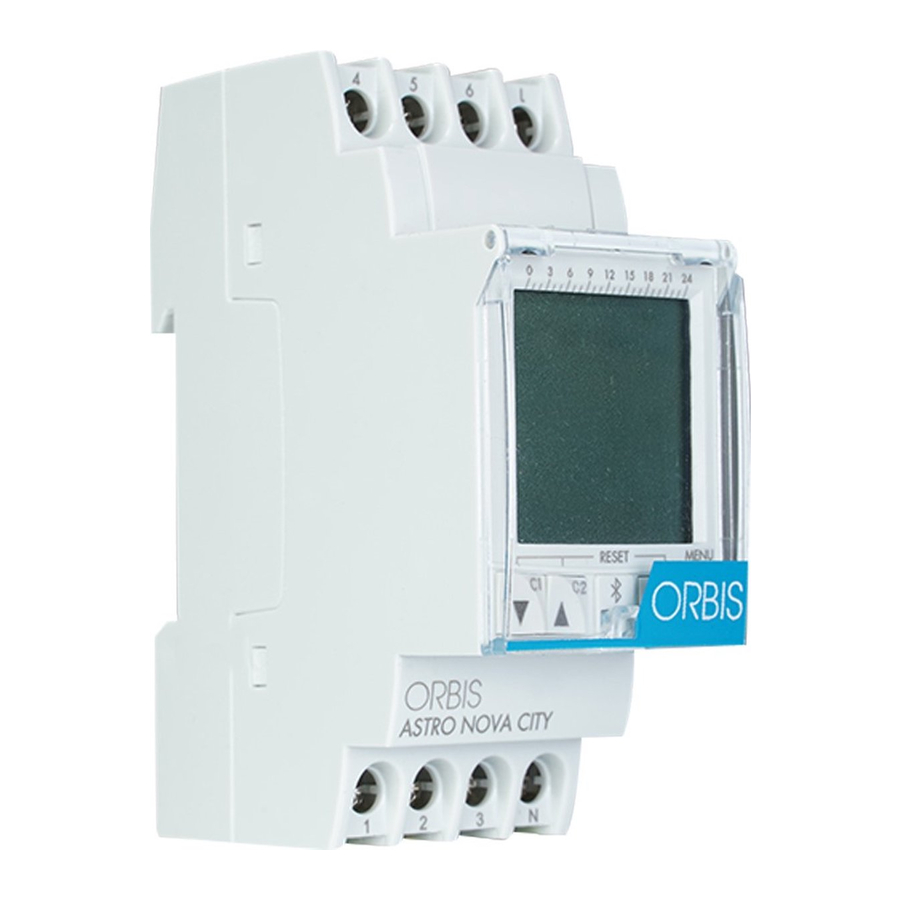

Orbis ASTRO NOVA CITY - Manual del Temporizador Astronómico Digital

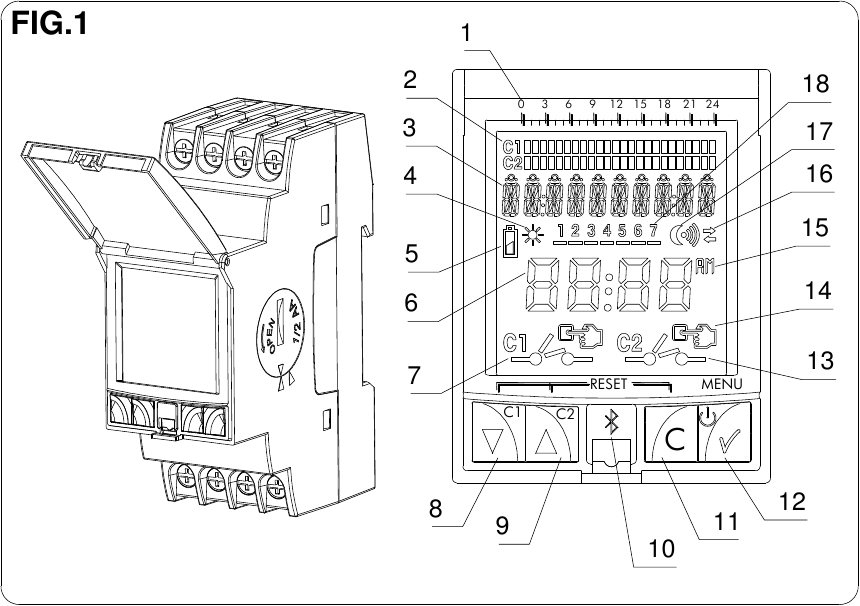

VISIÓN GENERAL

1. Escala de tiempo
2. Horarios
3. Línea de texto
4. Símbolo de amanecer
5. Símbolo de batería baja
6. Hora / Fecha
7. Símbolo de estado del relé C1
8. Bajar en el menú / Operación manual C1
9. Subir en el menú / Manual C2
10. Conector del "Bluetooth dongle" (operación del conector Bluetooth)
11. Opción cancelar / Volver en el menú
12. Opción aceptar / Entrar en el menú / Encender el dispositivo sin fuente de alimentación
13. Símbolo de estado del relé C2
14. Operación manual (parpadeando) / Manual permanente (fijo)
15. 12 H / 24 H
16. Símbolo de transferencia
17. Símbolo de atardecer
18. Días de la semana

INSTRUCCIONES DE USO

ASTRO NOVA CITY es un interruptor de tiempo digital de actualización astronómica diseñado para el control de cualquier instalación eléctrica que requiera una referencia solar, particularmente la hora del amanecer y el anochecer en una ubicación específica cada día del año. Incorpora la posibilidad de realizar maniobras a una hora fija del día, así como encender y apagar al amanecer y al atardecer. En las maniobras astronómicas, es posible establecer una corrección de hasta ± 9 horas 59 minutos para ambos canales C1 y C2. Además, tiene una serie de funciones adicionales como: cambio automático a horario de verano / estándar, 4 periodos de vacaciones, brillo de pantalla ajustable y programación desde Smartphone / Tablet.

Los menús se pueden mostrar en varios idiomas y muestran un horario en la pantalla con el programa del día actual.

Tiene 2 circuitos conmutados independientes y libres de tensión que permiten la programación de hasta 40 maniobras entre el canal 1 y/o el canal 2.

INSTALACIÓN

La instalación y el montaje de los dispositivos eléctricos deben ser realizados por un instalador autorizado.

DESCONECTE LA FUENTE DE ALIMENTACIÓN ANTES DE LA INSTALACIÓN.

El dispositivo está internamente protegido contra interferencias por un circuito de seguridad. Sin embargo, algunos campos particularmente fuertes pueden alterar su funcionamiento. Las interferencias se pueden evitar si se tienen en cuenta las siguientes reglas de instalación:

• El dispositivo no debe instalarse cerca de cargas inductivas (motores, transformadores, contactores, etc.)
• Es aconsejable planificar una línea de suministro separada (con un filtro de red cuando sea apropiado).
• Las cargas inductivas deben estar provistas de supresores de interferencias (varistor, filtro RC).

Si el interruptor de tiempo se utiliza en combinación con otros dispositivos en una instalación, se debe asegurar que la unidad constituida no genere perturbaciones extrañas.

RESTAURE EL SUMINISTRO UNA VEZ QUE EL DISPOSITIVO ESTÉ COMPLETAMENTE INSTALADO.

MONTAJE

Dispositivo de control electrónico de montaje independiente en armario de distribución, con perfil simétrico de 35 mm. de acuerdo con la norma EN 60715 (carril DIN).

CONEXIÓN

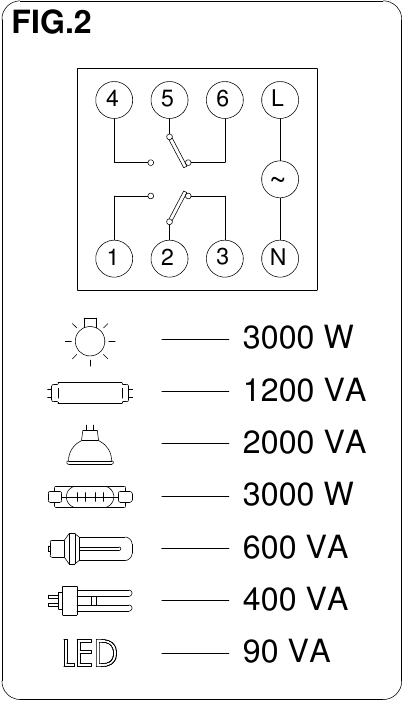

Conecte la alimentación de acuerdo con el diagrama en la FIG. 2.

Las posiciones de fase y neutro deben ser respetadas, comprobando las conexiones realizadas. Una conexión incorrecta puede destruir el dispositivo.

PUESTA EN MARCHA

EL DISPOSITIVO DEBE ESTAR ALIMENTADO para poder ejecutar el control de la instalación.

La pantalla se iluminará y aparecerá la pantalla PRINCIPAL.

Cuando el dispositivo no está alimentado, la pantalla permanece apagada, manteniendo toda la programación de fecha y hora, durante el período de reserva de energía (10 años) gracias a la batería de litio incorporada. En el caso de ser instalado sin la batería, el dispositivo tiene una reserva de seguridad de energía de aprox. 48 horas.

Sin fuente de alimentación, pulse el botón MENU (MENÚ), la pantalla se ilumina temporalmente para permitir la programación. Si no se pulsa ningún botón después de 5 segundos, la pantalla se apagará de nuevo.

Estos dispositivos tienen cuatro teclas para su configuración y programación.

La pantalla muestra la siguiente información:

• Horario con las maniobras del día (desaparece cuando llega a un período de vacaciones). Un horario para cada canal con 24 divisiones en el que cada segmento representa 1 hora ON (encendido).
• La pantalla tiene una línea de texto que mostrará la siguiente información alternativamente:
  • Horas de SUNRISE (AMANECER) y SUNSET (ATARDECER) para ese día con el símbolo asociado:
    Sol = SUNRISE (AMANECER) / Luna = SUNSET (ATARDECER)
  • Ciudad seleccionada
  • Fecha actual
  • Operación PERMANENT (PERMANENTE)
  • Período HOLIDAY (VACACIONES) activo
• Hora completa
• Símbolo de maniobra manual . Parpadea cuando se activa una conmutación manual y si la conmutación es PERMANENT (PERMANENTE) el símbolo es fijo.
• Estado de los circuitos C1 / C2: ON (ENCENDIDO) , OFF (APAGADO)

AJUSTES

Los interruptores ASTRO NOVA CITY están programados de fábrica con la fecha y hora actuales de la siguiente manera:

• Hora: GMT +1
• Zona: De acuerdo con el pedido comercial
• Correcciones astronómicas: Desactivadas
• Cambio de Standard (Estándar) a Daylight Saving (Horario de Verano): Automático
• Cambio de Daylight Saving (Horario de Verano) a Standard (Estándar): Automático
• Holidays (Vacaciones): NO (4 períodos desactivados)
• Programs (Programas): C1 a C2 On (Encendido) al atardecer / C1 y C2 Off (Apagado) al amanecer (ver FIG. 4)


OPERACIÓN MANUAL

Active o desactive, invirtiendo manualmente el estado de los circuitos temporalmente desde la pantalla principal, presionando las teclas ▼ C1 o ▲ C2.

El símbolo aparecerá parpadeando en la pantalla sobre el canal manipulado hasta que presionemos ▼ C1 o ▲ C2 nuevamente, volviendo al estado anterior.

PROGRAMACIÓN

La programación se basa en menús y submenús a través de los cuales podemos movernos para programar maniobras o ajustar el dispositivo. Se puede acceder al menú principal desde la pantalla de espera pulsando la tecla ✓. Con las teclas ▼ y ▲ nos moveremos por los diferentes menús y pulsando ✓ accederemos a ellos. Para volver al menú anterior pulsamos la tecla C.

Los detalles a programar siempre aparecen parpadeando en la pantalla.

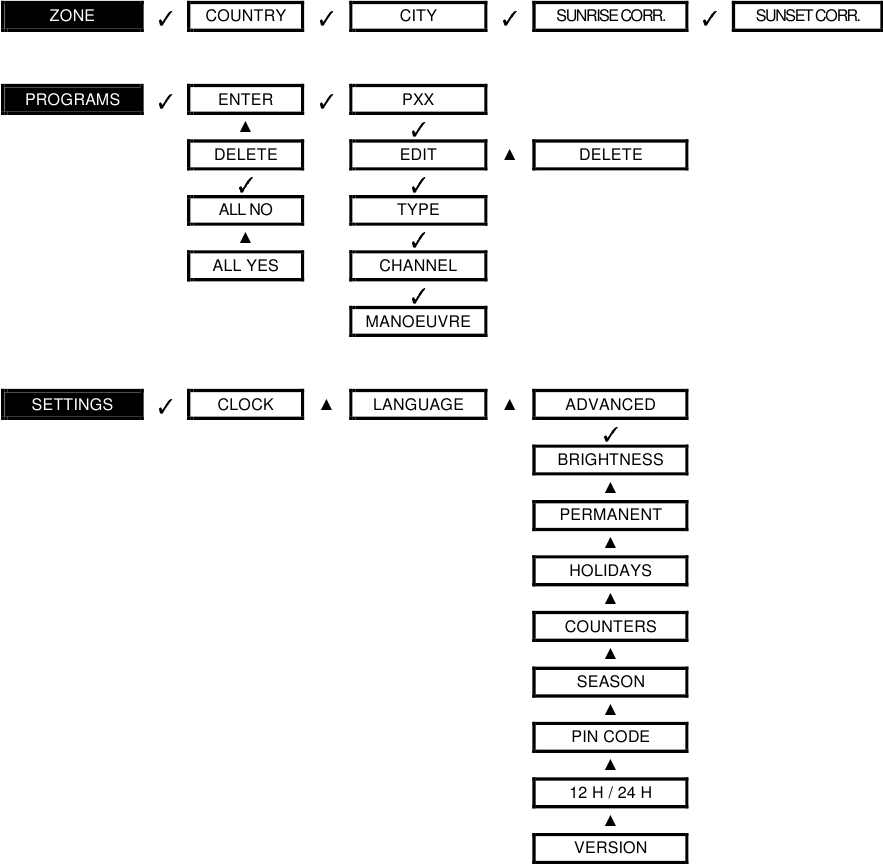

La estructura de los menús es la siguiente:

MENÚ PRINCIPAL

ZONA. Permite la selección del país donde está instalado y la ciudad más cercana de una lista dada. El interruptor astronómico calculará la hora de salida y puesta del sol cada día del año basándose en la posición geográfica y la fecha.

• Corrección astronómica: Una vez seleccionada la ciudad, la hora de SUNRISE (SALIDA DEL SOL) y SUNSET (PUESTA DEL SOL) se puede corregir para adaptarla a las diferentes condiciones topográficas (por ejemplo: vallas, sombras proyectadas por edificios...). Para ello, podemos adelantar o retrasar la hora de SUNRISE (SALIDA DEL SOL) o SUNSET (PUESTA DEL SOL) hasta 9h59min, viendo la hora corregida en la pantalla mientras se está programando.

Elegimos la ciudad más cercana a nuestra ubicación

PROGRAMAS. Es el menú donde se programan las diferentes maniobras. Hay 40 espacios de memoria (desde PROG_01 hasta PROG_40).

• ENTER (ENTRAR): Entramos pulsando ✓. Una vez que hemos accedido, se nos informa sobre el programa en el que estamos P-01 ---- a P-40, tenemos las siguientes opciones:
  • EDIT (EDITAR) (si ya está programado) se muestra en la pantalla "P01: EDIT", validando con ✓ aparece en la pantalla.
  • TYPE (TIPO): Con las teclas ▼ y ▲ elegimos el tipo de acción: ON (ENCENDIDO), OFF (APAGADO). Validamos con ✓.
  • CHANNEL (CANAL). Elegimos los canales a programar, C1 y/o C2.
  • MANOEUVRE (MANIOBRA). Elegimos el tipo de maniobra:
    • FIXED (FIJA): Realiza la maniobra a una hora fija seleccionada.
    • SUNSET (PUESTA DE SOL): Realiza la maniobra de puesta de sol. Se puede corregir la hora de la puesta de sol.
    • SUNRISE (SALIDA DEL SOL): Realiza la maniobra de salida del sol. Se puede corregir la hora de la salida del sol.
    • REDUC. START (REDUC. INICIO): Realiza la maniobra a una hora fija seleccionada con prioridad sobre la hora de la puesta de sol.
    • REDUC. END (REDUC. FIN): Realiza la maniobra a una hora fija seleccionada siempre y cuando sea antes de la salida del sol, ya que la hora de la salida del sol tiene prioridad.
      A continuación, elegimos la hora, el minuto y la combinación de días de la semana de la maniobra.
      Programa de PERIODOS DE VACACIONES
      Si al validar el último día de la semana con la tecla la mantenemos pulsada, seleccionamos esta maniobra como vacaciones, la palabra HOLIDAYS (VACACIONES) aparece en la pantalla y con las teclas ▼ y ▲ seleccionamos uno de los 4 periodos de vacaciones.
  • DELETE (BORRAR). Al validar con ✓ se borra el programa seleccionado. Dado que todos los programas se almacenan en un orden consecutivo, borrar un programa puede significar cambiar el número asignado a cada programa.
• DELETE (BORRAR). Permite borrar todas las maniobras de los 40 programas en un solo paso.

Elegimos realizar el programa de encendido al atardecer

Ya viene con la programación de fábrica de ON (ENCENDIDO) al atardecer.

Elegimos realizar el programa de apagado al amanecer

Ya viene con la programación de fábrica de OFF (APAGADO) al amanecer.

Elegimos realizar el programa de apagado a las 12 am

SETTINGS (AJUSTES). El menú donde se configura el dispositivo.

• CLOCK (RELOJ). Establece la hora del dispositivo. Las variables a configurar son (en este orden): Año, mes, día y minuto. El día de la semana se calcula automáticamente.
• LANGUAGE (IDIOMA). El menú donde se elige el idioma del dispositivo.
• ADVANCED (AVANZADO). El menú donde se puede realizar la mayor parte de la configuración del dispositivo.
  • BRIGHTNESS (BRILLO). Menú en el que podemos seleccionar el brillo de la pantalla. MINIMUM (MÍNIMO), LOW (BAJO), MEDIUM (MEDIO), HIGH (ALTO) o MAXIMUM (MÁXIMO). El brillo en la pantalla se ajustará si validamos el nivel visualizado.
  • PERMANENT (PERMANENTE). El menú a través del cual podemos establecer una operación permanente (On (Encendido) / Off (Apagado)) del canal C1 y del canal C2. Con las teclas ▼ y ▲ nos movemos por las diferentes opciones: C1: YES (SÍ) → C1: NO → C2: YES (SÍ) → C2: NO. Validamos con ✓ nuestra opción deseada. El dispositivo no tendrá en cuenta la programación de maniobras para el canal seleccionado si elegimos la OPCIÓN YES (SÍ).
  • HOLIDAYS (VACACIONES). Tiene 4 PERIODS (PERIODOS) que se pueden programar, para realizar las maniobras seleccionadas en la programación de HOLIDAY PERIODS (PERIODOS DE VACACIONES). Si no se programa ninguna maniobra en un período, durante dicho período los canales permanecerán OFF (APAGADOS). PERIOD 1...4 (PERIODO 1...4)
    • EDIT (EDITAR). Se programan el mes, el día, la hora y el minuto del comienzo del período y el mes, el día, la hora y el minuto del final del período. Este período se repetirá año tras año.
    • DELETE (BORRAR). Se borra el período seleccionado.
  • COUNTERS (CONTADORES). Menú en el que se indica el tiempo de encendido de cada circuito (en horas). Accediendo al contador de cada canal con ✓ se puede poner a cero. Seleccionar DELETE (BORRAR) YES (SÍ) y validar.
  • SEASON (TEMPORADA). Permite ajustar el cambio de hora del horario de verano al horario estándar y viceversa.
    • ACTIVE (ACTIVO). Realiza automáticamente el cambio de hora del horario de verano al horario estándar o viceversa, de acuerdo con la legislación de cada país. (UE el último domingo de marzo y el último domingo de octubre)
    • INACTIVE (INACTIVO). No realiza el cambio de hora.
  • PIN CODE (CÓDIGO PIN). Menú para activar o desactivar el bloqueo del teclado para evitar el acceso no deseado a la configuración del dispositivo.
    • INACTIVE (INACTIVO). Bloqueo del teclado desactivado.
    • ACTIVE (ACTIVO). Bloqueo del teclado activado. Y se nos pide que programemos un PIN CODE (CÓDIGO PIN) de cuatro cifras. Esta protección se activará 30 segundos después de que salgamos de la configuración y volvamos a la pantalla en modo de espera. A partir de ese momento, cuando se pulse cualquier tecla aparecerá en la pantalla el mensaje "PIN CODE (CÓDIGO PIN)". Para desbloquear el acceso al dispositivo, tendremos que introducir el PIN CODE (CÓDIGO PIN) programado en su activación. El dispositivo se desbloqueará durante 10 segundos. Durante este tiempo podremos acceder al menú de configuración pulsando ✓. O cualquier otra manipulación. Después de 30 segundos sin manipular el dispositivo, se bloqueará de nuevo.
  • 12H – 24H. Con las teclas ▼ y ▲ seleccionamos el modo en el que deseamos visualizar la hora. Validamos la selección con ✓.
  • VERSION (VERSIÓN). Menú donde se muestra la versión del software del dispositivo.

Si se programan maniobras simultáneas, tenemos que tener en cuenta que algunas tienen prioridad sobre otras. El orden de prioridad es el siguiente:
PERMANENT MODE (MODO PERMANENTE) → MANUAL → PROG_01 → PROG_02 →.... → PROG_40

RESET (REINICIO). PONER A CERO

Partiendo del modo de espera (pantalla principal), pulse la tecla C y, manteniéndola pulsada, pulse las teclas ▼ y ▲ simultáneamente durante más de 3 segundos, la pantalla se apaga y se borra toda la programación. Los 4 programas preestablecidos de fábrica permanecerán en la memoria. El dispositivo debe estar alimentado.

También podemos realizar un borrado rápido que no afecta a la programación pulsando las cuatro teclas simultáneamente. El dispositivo debe estar alimentado.

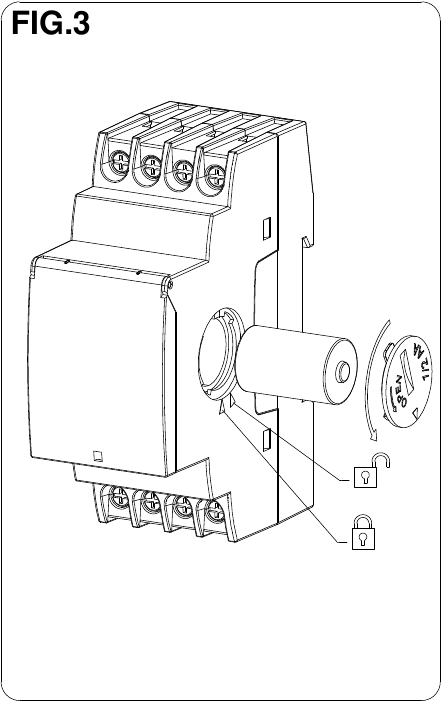

CAMBIO DE BATERÍA. FIG. 3

El dispositivo tiene una reserva de energía de 10 años, mediante una batería de litio reemplazable. La sustitución de la batería se realiza retirando la tapa giratoria situada en el lado derecho del dispositivo. Cuando la batería está agotada y el dispositivo está alimentado, aparece el símbolo de la batería en la pantalla.

NOTA: Al cambiar la batería no se pierde la programación del dispositivo, ni tampoco la hora actual.

DESCONECTE LA FUENTE DE ALIMENTACIÓN PARA SUSTITUIR LA BATERÍA

Para abrir la tapa de la batería, gírela en sentido contrario a las agujas del reloj (marcada con una flecha) con una moneda o un objeto plano que encaje en su ranura, hasta que el índice de la tapa coincida con el índice de posición abierta del dispositivo. Una vez sustituida la batería, inserte la tapa de forma que el índice de la tapa coincida con el índice de posición abierta del dispositivo y, a continuación, gire en el sentido de las agujas del reloj hasta que el índice de la tapa coincida con el índice de posición cerrada del dispositivo.

PROGRAMACIÓN VÍA SMARTPHONE/TABLET

Se requiere el "dongle" Bluetooth para la comunicación con el dispositivo. Retire la cubierta frontal e inserte el "dongle".

Este tipo de programación requiere un dispositivo Android (Bluetooth 4.0) o iPhone (4S o superior) y la descarga de la aplicación "ORBIS ASTRO NOVA" de la tienda correspondiente. Una vez instalada, siga las instrucciones de la aplicación.

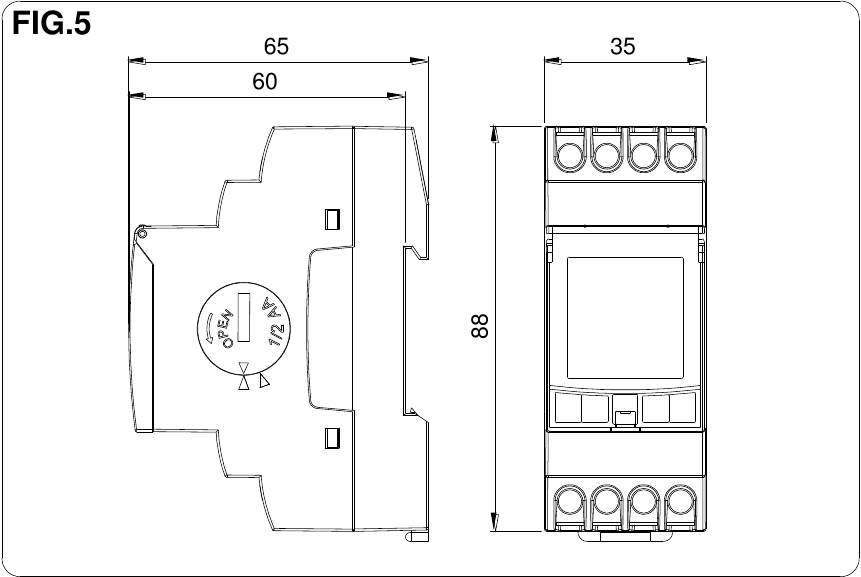

CARACTERÍSTICAS TÉCNICAS

Este interruptor horario incluye una batería cuyo contenido puede ser perjudicial para el medio ambiente. No se deshaga del producto sin tomar la precaución de desmontar la batería y colocarla en un contenedor de reciclaje apropiado, o devolviendo el producto a la fábrica.

Sujeto a cambios técnicos – para más información: www.orbis.es
