Creative Sound Blaster X3 - Manual de la tarjeta de sonido DAC y amplificador USB externa

Visión general

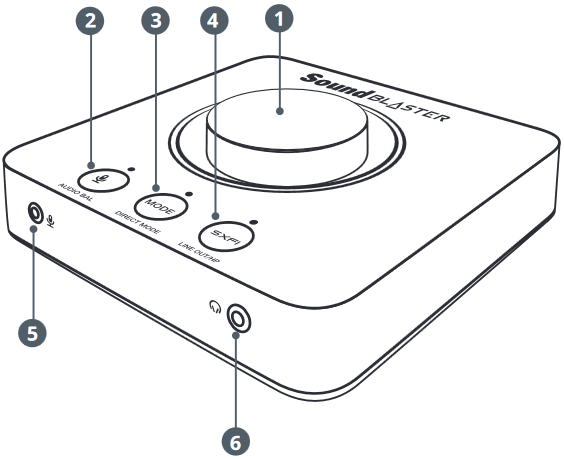

A) Vista frontal

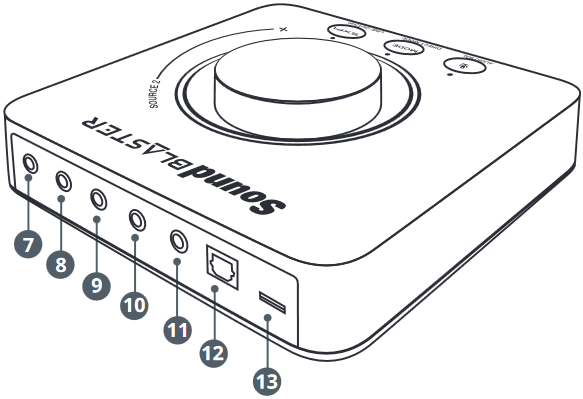

B) Vista posterior

1. Perilla de control de volumen
2. Botón de control del micrófono
3. Botón de modo
4. Botón Super X-Fi
5. Entrada de micrófono (Mono)
6. Conector de auriculares
7. Salida frontal (L / R)
8. Salida lateral (L / R)
9. Salida posterior (L / R)
10. Central / Subwoofer
11. Entrada de línea
12. Salida óptica
13. Puerto USB tipo C

Tipo inalámbrico: Bluetooth de baja energía (BLE)
Rango de RF operativo: 2402 – 2480 MHz
Máx. Potencia de salida de RF: 4 dBm
Entrada: 5V 1A

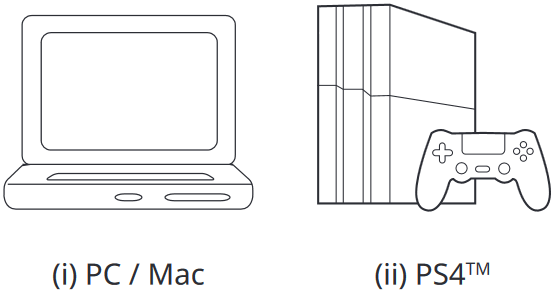

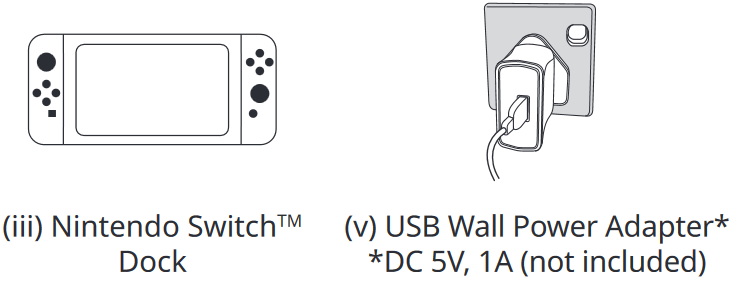

Encendiendo el dispositivo

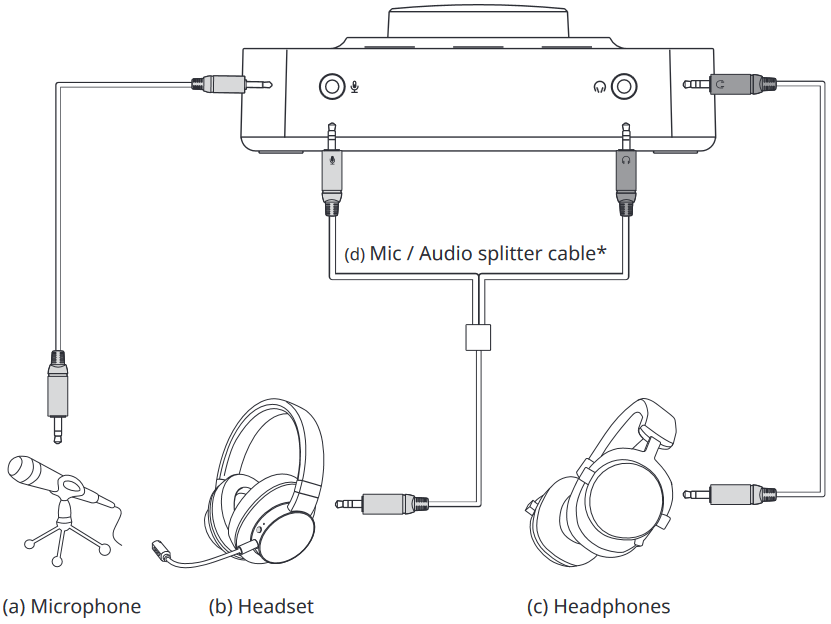

Conexión de auriculares / Auriculares con micrófono y micrófono

1. Micrófono
2. Auriculares con micrófono
3. Auriculares
4. Cable divisor de micrófono / audio*

*Cables no incluidos

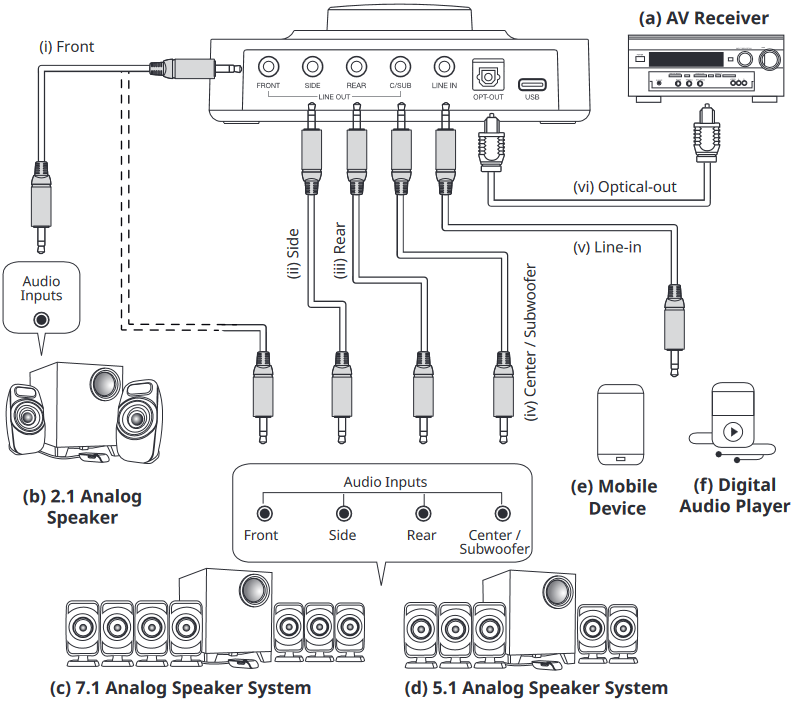

Conexión de altavoces y otros periféricos

1. Receptor AV
2. Altavoz analógico 2.1
3. Sistema de altavoces analógicos 7.1
4. Sistema de altavoces analógicos 5.1
5. Dispositivo móvil
6. Reproductor de audio digital

1. Frontal
2. Lateral
3. Posterior
4. Central / Subwoofer
5. Entrada de línea
6. Salida óptica

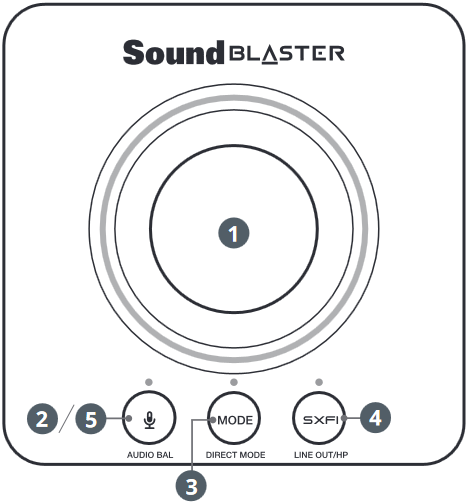

Funciones de los botones e indicadores LED

Perilla de control de volumen
	Gire la perilla hacia la izquierda / derecha para disminuir / aumentar el volumen de reproducción, el volumen del micrófono o el balance de audio. Mantenga presionado para iniciar el emparejamiento de Bluetooth*. * La conexión Bluetooth está estrictamente reservada para el control del dispositivo solo en un dispositivo inteligente. La transmisión de audio no está disponible a través de Bluetooth	AZUL		Volumen de reproducción
		ROJO		Volumen del micrófono
		VERDE / CIAN / NARANJA		Balance de audio
		BLANCO		Conexión Bluetooth de baja energía (BLE)
Botón de control del micrófono
	Presione una vez para cambiar al control del micrófono. Use la perilla de control de volumen para controlar el nivel de entrada del micrófono. Presione la perilla de control de volumen una vez para silenciar el micrófono. Mantenga presionado para activar / desactivar la función de balance de audio.	LED APAGADO	Nivel de entrada / monitoreo del micrófono – Apagado
		ROJO	Nivel de entrada / monitoreo del micrófono – Encendido
		VERDE	Balance de audio – Encendido
Botón de modo
	Presione para alternar entre los modos de ecualización. Cuando Super X-Fi está desactivado, los usuarios pueden seleccionar entre tres modos de ecualización diferentes presionando el botón Modo. Cuando Super X-Fi está habilitado, solo está disponible la ecualización para el modo SXFI. Los usuarios también pueden personalizar y asignar sus propios ecualizadores a cualquiera de los modos de ecualización en el software Sound Blaster Command para que se adapten mejor a sus preferencias.	LED APAGADO	EQ – Apagado
		VERDE	EQ para SXFI* *Solo disponible cuando Super X-Fi está habilitado
		BLANCO	Modo 1 – Música
		PÚRPURA	Modo 2 – Películas
		AZUL	Modo 3 – Amplificador de pasos
		NARANJA	Modo directo (Mantener presionado)
Botón Super X-Fi
	Mantenga presionado para alternar entre Lineout (Altavoz) y Salida de auriculares. Cuando esté en el modo de auriculares, presione una vez para habilitar / deshabilitar Super X-Fi. Configure su perfil de Super X-Fi siguiendo las instrucciones proporcionadas en "Configuración de Super X-Fi".	LED APAGADO	Salida de línea (Altavoz)
		VERDE	Salida de auriculares: Super X-Fi – Encendido
		NARANJA	Salida de auriculares: Super X-Fi – Apagado
Función de balance de audio
	Mantenga presionado el botón de control del micrófono para habilitar / deshabilitar el balance de audio. Gire la perilla en el sentido de las agujas del reloj para escuchar la salida del altavoz mientras reduce el volumen de la interfaz SPDIF. Gire la perilla en sentido antihorario para escuchar la salida de la interfaz SPDIF mientras reduce el volumen del altavoz. Posteriormente, presione la perilla de control de volumen una vez para restablecer el balance.	VERDE	Balance de audio – Encendido
		NARANJA	Fuente de audio – Interfaz SPDIF
		CIAN	Fuente de audio – Salida de línea (Altavoz)

Descarga de software

Desbloquee su Sound Blaster X3 con el software Sound Blaster Command.
Descargue el software y su manual de usuario en creative.com/support/SBX3.

Sound Blaster Command

iOS y Android


¡Controle su Sound Blaster X3 incluso cuando esté conectado a su consola! Simplemente descargue la aplicación Sound Blaster Command de App Store o Google Play Store para comenzar.

Windows / Mac

Descargue el software Sound Blaster Command de creative.com/support/SBX3 para disfrutar del control total de su experiencia de audio en Sound Blaster X3.

Con Sound Blaster Command, puede:

• Experimente preajustes de audio ajustados profesionalmente para juegos, películas y música
• Personalice los efectos de audio con Sound Blaster Acoustic Engine
• Configure los altavoces y la configuración de los auriculares
• Ajuste la configuración de reproducción y grabación

  *Sound Blaster Acoustic Engine solo está disponible en PC y Mac

Configuración de Super X-Fi

1. Descargue SXFI App en su dispositivo móvil y regístrese para obtener una cuenta
2. Personalice un perfil Super X-Fi completando el perfil de mapeo de cabeza y oído en la aplicación SXFI
3. Descargue el software Sound Blaster Command para su PC / Mac
4. Cargue el perfil Super X-Fi en Sound Blaster X3 iniciando sesión en su cuenta en Sound Blaster Command
5. Visite creative.com/SBX3#setup para obtener más información

Registro del producto

El registro de su producto garantiza que reciba el servicio y el soporte del producto más adecuados disponibles. Puede registrar su producto dentro del software Sound Blaster Command o en www.creative.com/register.

Servicios de soporte técnico y al cliente

Visite creative.com/support/SBX3 para resolver y solucionar problemas técnicos en la base de conocimientos de autoayuda de Creative las 24 horas. También puede encontrar servicios de atención al cliente y otra información útil aquí.

Otra información

Los documentos complementarios del producto, incluidos DoC e información de seguridad y reglamentaria, pueden ser creative.com/support/SBX3.

Guarde este documento para futuras consultas.

© 2019 Creative Technology Ltd. Todos los derechos reservados. Creative, el logotipo de Creative, Sound Blaster, X-FI, el logotipo de X-Fi, Super X-Fi, SXFI y el logotipo de Super X-Fi son marcas comerciales o marcas comerciales registradas de Creative Technology Ltd en los Estados Unidos y / o otros países. Fabricado bajo licencia de Dolby Laboratories. Dolby, Dolby Audio y el símbolo de doble D son marcas comerciales de Dolby Laboratories. Todas las demás marcas comerciales son propiedad de sus respectivos dueños y se reconocen por la presente como tales. Todas las especificaciones están sujetas a cambios sin previo aviso. El producto real puede diferir ligeramente de las imágenes mostradas. El uso de este producto está sujeto a una garantía limitada. Antes de usar el software, debe aceptar estar sujeto a los términos y condiciones del acuerdo de licencia de usuario final.
