90 | ORBEA

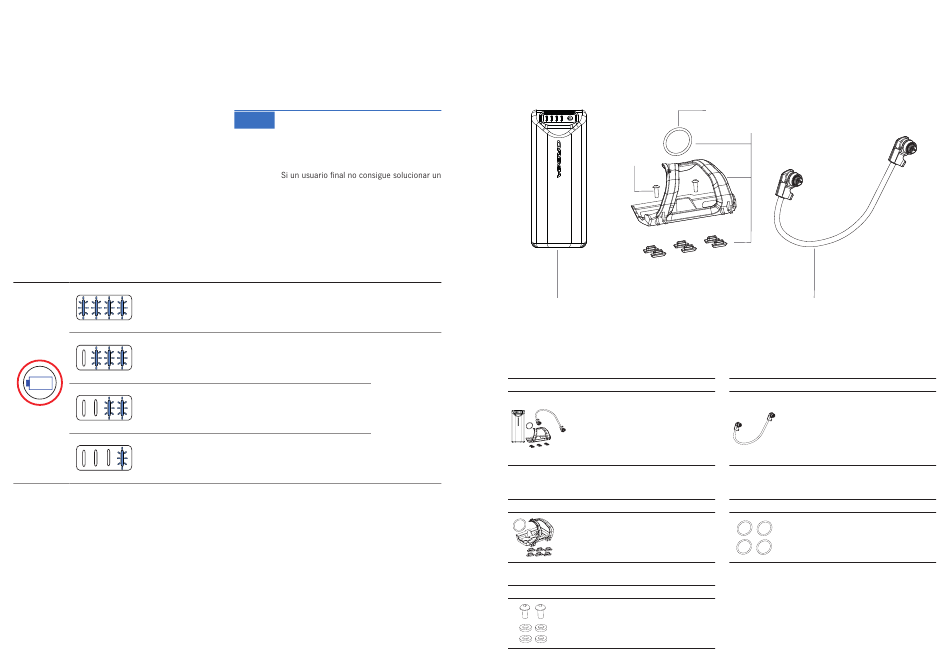

CÓDIGOS LED DE ERROR
DEL RANGE EXTENDER
Si el Range Extender no carga o no proporciona corriente
al motor, pulsa una vez el botón principal del Range Exten-
der. Si hay un error detectado en la batería, los LEDs mos-
trarán el código de error. Consulta la tabla a continuación
para conocer el error y su solución:
PULSA CÓDIGO LEDs ERROR
Error de voltaje
o temperatura
Cortocircuito o corriente
demasiado alta
Protección de temperatura
Voltaje demasiado bajo
MANUAL TÉCNICO
AVISO
Cuando en la siguiente tabla se menciona
"Contacta con Orbea", será en caso de que
un dealer esté realizando el diagnóstico de
la batería.
error o mal funcionamiento siguiendo las in-
dicaciones de la siguiente tabla, deberá con-
tactar con un distribuidor autorizado Orbea,
que tramitará la reclamación con Orbea.
SOLUCIÓN
Contacta con Orbea
Desconecta la batería.Inspecciona
el cable y el puerto de carga en busca
de suciedad, humedad u objetos extraños
Si el problema
Espera hasta que la temperatura
no desaparece,
esté dentro del rango de uso
contacta con Orbea
Carga la batería con el Smart Charger RS
B LU E PA P E R R I SE · HYDRO 2022

REPUESTOS DEL RANGE EXTENDER

31
27
27 RS RANGE EXTENDER 252WH 2022
ART Nº: Y041
Incluye todo lo necesario para la instalación
de la batería Range Extender
· Batería Range Extender 252Wh
· Soporte portabidón Range Extender
· Protecciones de goma
· Cable de conexión a puerto de carga
· Goma de seguridad
2 9 SOPORTE RANGE EXTENDER
Compatible con bidón estándar
ART Nº: X223
29.1 Soporte portabidón Range Extender
29.2 Protecciones de goma
29.3 Goma de seguridad
3 1 KIT TORNILLOS PORTABIDÓN RISE H 22
ART Nº: XA80
31.1 Tornillo M5x10
31.2 Arandela 6.2x10x2
30
29
28
28 CABLE CONEXIÓN RANGE EXTENDER 2022 225mm
CANT. ART Nº: XA86
Cable conexión Range Extender 2022
225mm
1
1
6
1
1
30 KIT GOMAS SEGURIDAD RANGE EXTENDER
CANT. ART Nº: X224
1 Goma seguridad 40x3.5
6
1
CANT.
2
4
ORBEA | 91
ES
CANT.
1
CANT.
4
