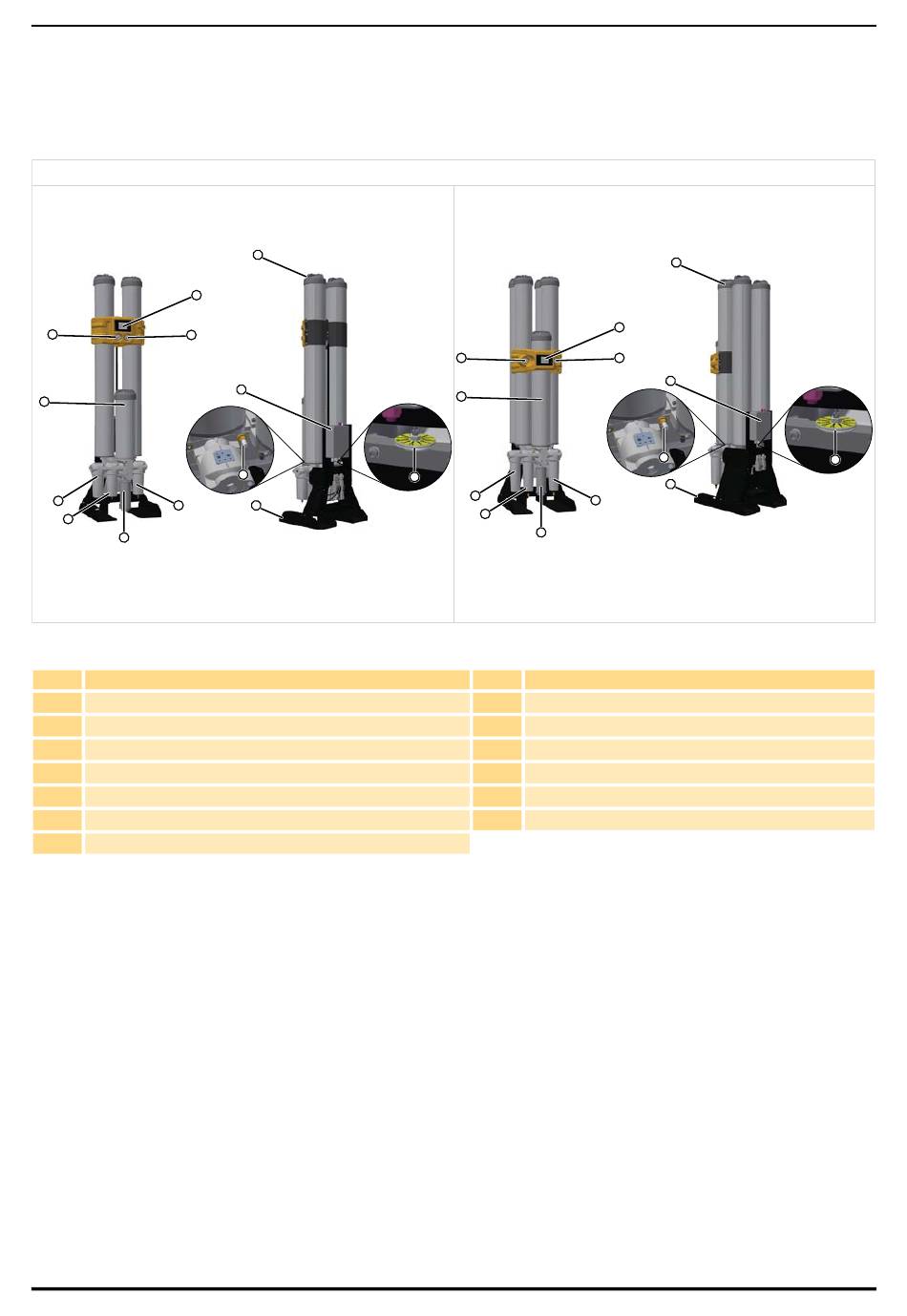

Representativ för modellerna OFAS HL 050 till OFAS HL 070
Förklaring:
Ref. Beskrivning
1 Display
2 Tryckmätare, rör A
3 Tryckmätare, rör B
4 Koalescensfilter för allmänt syfte (grad AO)
5 Högeffektivt koalescensfilter (grad AA)
6 Torra partikelfilter för allmänt syfte (grad AO)
7 Utblåsljuddämpare
156
OFAS - Oil Free Air System
10
9
8
12
2
13
11
4
5
7
Representativ för modellerna OFAS HL 075 till OFAS HL 085
Ref. Beskrivning
8 Daggpunktssensor
9 Kontrollbox
10 Rörlock
11 Justerbar avluftningsdisk
12 Lyftpunkter för gaffeltruck
13 Stadiet borttagning av oljedimma
