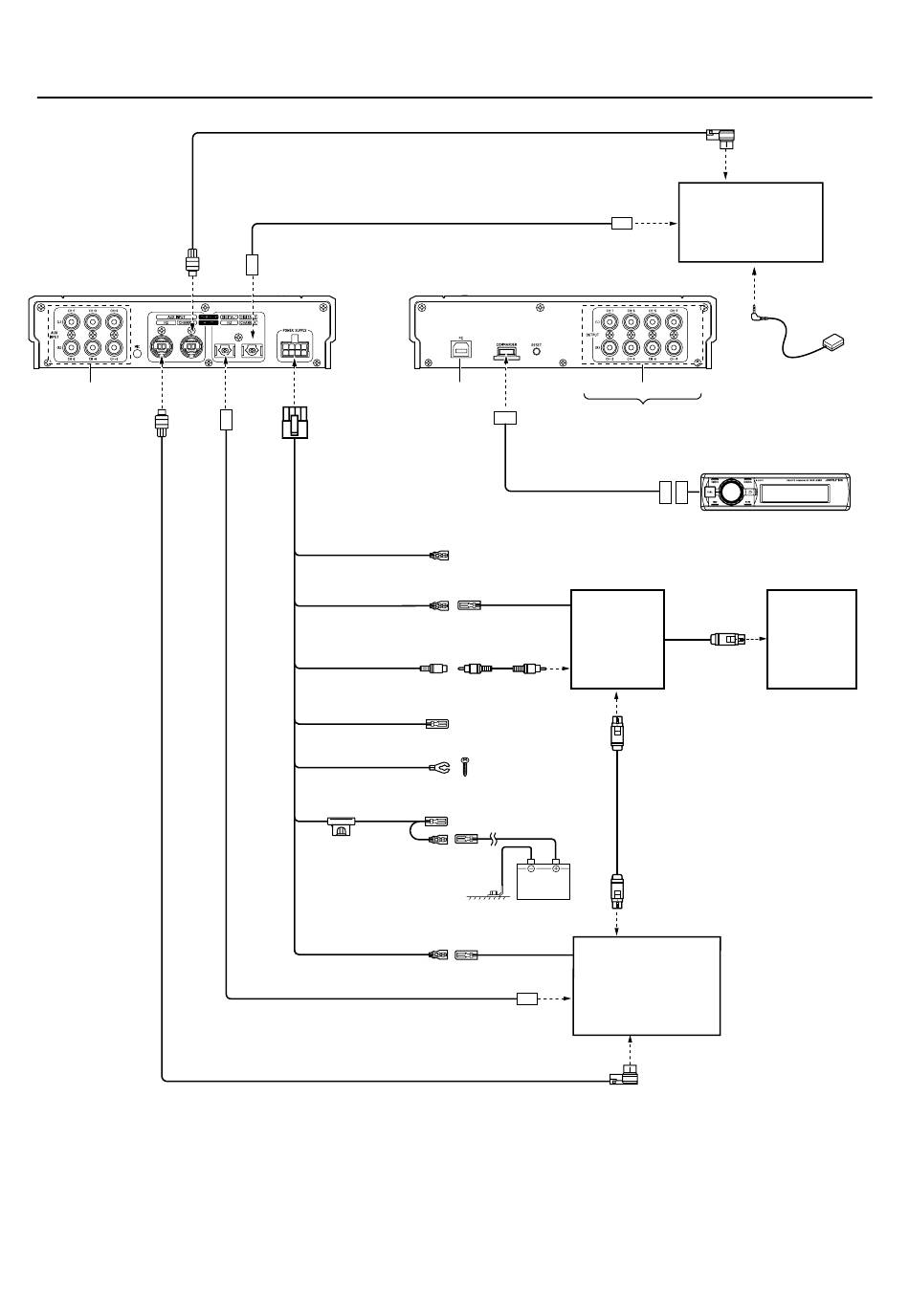

Conexión de una unidad principal AV compatible con Ai-NET (INA-W910), sistema de navegación
ALPINE, cambiador y amplificador externo compatible con Ai-NET
No se utiliza
* 1 Se utiliza si está conectado el panel de mandos RUX-C800 (se vende por separado).
2 Se utiliza si hay conectado un cambiador digital óptico compatible.
*
3
* Ajuste el interruptor del sistema en la posición [EQ/DIV] o [EXT AP]. Para obtener más información, consulte el Manual de operación del
producto conectado.
4
* Es preciso ajustar el interruptor del sistema. Para obtener más información, consulte el Manual de operación del cambiador conectado.
* 5 Si el cambiador compatible con Ai-NET es un cambiador de DVD (serie DHA-S690 o DHA-S680), no conecte el cable de potencia conmutada (Rojo).
6 Si el cambiador compatible con Ai-NET es un cambiador de DVD (serie DHA-S690 o DHA-S680), no conecte el sensor del mando a
*
distancia en un sistema que utilice una unidad principal AV compatible con Ai-NET. (Es necesario conectar el cable de entrada del mando a
distancia (blanco/marrón).) Utilice el sensor del mando a distancia en un sistema que use un monitor de otro fabricante. Para obtener más
información, consulte las instrucciones del cambiador de DVD.
7 Si conecta el DVA-5210, hágalo entre la unidad y la unidad principal con un prolongador Ai-NET adicional. En este caso, conecte también
*
las tomas de salida de audio (L=blanco/R=rojo) del DVA-5210 a las tomas AUX INPUT CH-1 (L)/CH-2 (R) de la unidad.
16
-ES
Prolongador Ai-NET (cambiador incluido)
Cable de fibra óptica (se vende por separado)*
Cable de encendido remoto
Azul/Blanco
Cable de control de guía
Blanco/Verde
Conector de
entrada de audio de
navegación
Cable de salida del
mando a distancia
Azul/Blanco
Cable de tierra
Negro
Cable de la batería
Amarillo
Fusible 10 A
Cable de iluminación*
Naranja
Cable de fibra óptica (se vende por separado)
Prolongador Ai-NET*
Tomas de salida de audio
Terminal de
conexión a
Al amplificador externo
ordenadores
(consulte la página 10)
Cable del panel de
mandos
(RUX-C800 incluido)
No conectado
KCE-900E (se vende
Cable de
por separado)
control de guía
Interfaz de
Blanco/Verde
señal de
Prolongador
guía para
eléctrico RCA (se
navegación
vende por separado)
externa
Al terminal de
salida GUIDE
Al cable de encendido
remoto de un
amplificador externo
Conecte a una parte
metálica del cuerpo del
chasis con el tornillo.
12 V
Cable de
1
1
iluminación*
Naranja
Al terminal de
salida digital
(óptica)
7
Al terminal de
salida Ai-NET
Cambiador
2
compatible con
Ai-NET * 4,
Al terminal de
salida digital
(óptica)
Sensor del mando
a distancia
(cambiador de
DVD incluido) *
RUX-C800 (se vende por separado)
Cable RGB
Al terminal
de salida
RGB
Al terminal de
salida RGB
Al terminal de entrada
RGB (KCE-900E incluido)
Al terminal de entrada RGB
Unidad principal
AV compatible con
Ai-NET (INA-W910)
(se vende por
3
separado) *
Al terminal de
salida Ai-NET
* 5
A la toma del
sensor del mando
a distancia
6
Sistema de
navegación
ALPINE (se
vende por
separado)
