3.6

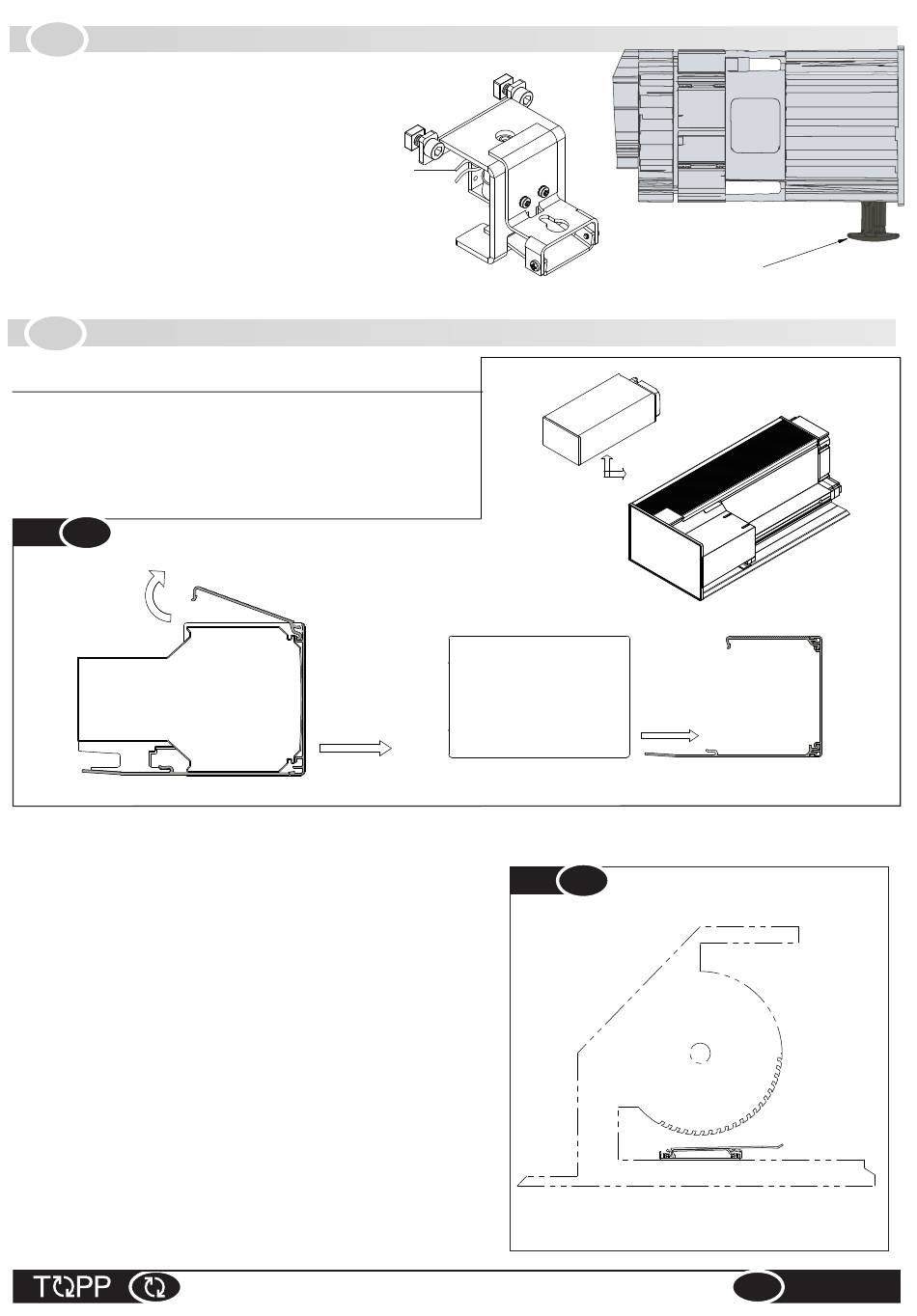

BLOQUEO PUERTA con desbloqueo manual

El accesorio para el electro bloqueo EB11 permite
bloquear la puerta en la posición de cierre. El EB11
está equipado con un cable de liberación de
emergencia incluido en el empaque.
El sistema de bloqueo de puerta no debe
considerarse como un dispositivo de protección
contra robo.
3.7

MONTAR Y DESMONTAR LA CAJA DE COBERTURA

CAJA DE COBERTURA Standard (Fig.6 ref.10a)

a)Desmontar la caja de la unidad electronica
Fig.32a- Desmontar del grupo electrico la cobertura
desenganchando la parte inferior de ambos lados
ref.1, alzar ref.2 y saque la tapa cobertora ref.3.
Fig. 32a
1
b)Montar la caja de la automatización
Saque la caja de cobertura del paquete. Antes de abrirlo
como se muestra en la Fig. 32b es necesario cortarlo a la
medida justa según las medidas especificadas en Tab.2 y
Tab.3.
Limpiar todo minuciosamente, eliminando cualquier residuo
de corte, luego abrir las dos partes en PVC como se muestra
en la Fig. 33. Las dos piezas abiertas están en posición al oír
el clic que significa que están correctamente sujetas al perfil
de aluminio. Compruebe que estén correctamente
enganchados a lo largo de toda la longitud. Si las dos piezas
de PVC están correctamente fijadas, formarán un ángulo
recto o ligeramente abierto con respecto al perfil de aluminio y
no tenderán a cerrarse.
Levantar la carcasa, sujetándola en el centro y llevarla a la
automatización con una inclinación de unos 30 °, apoyándola
primero en la parte superior (Fig. 34-35). Gire la carcasa para
2
3
.
INSTRUCCIONES PARA LA INSTALACIÓN Y EL USO
EB11
Fig. 32b
29
Desbloqueo manual
3
ES
T150-T240
