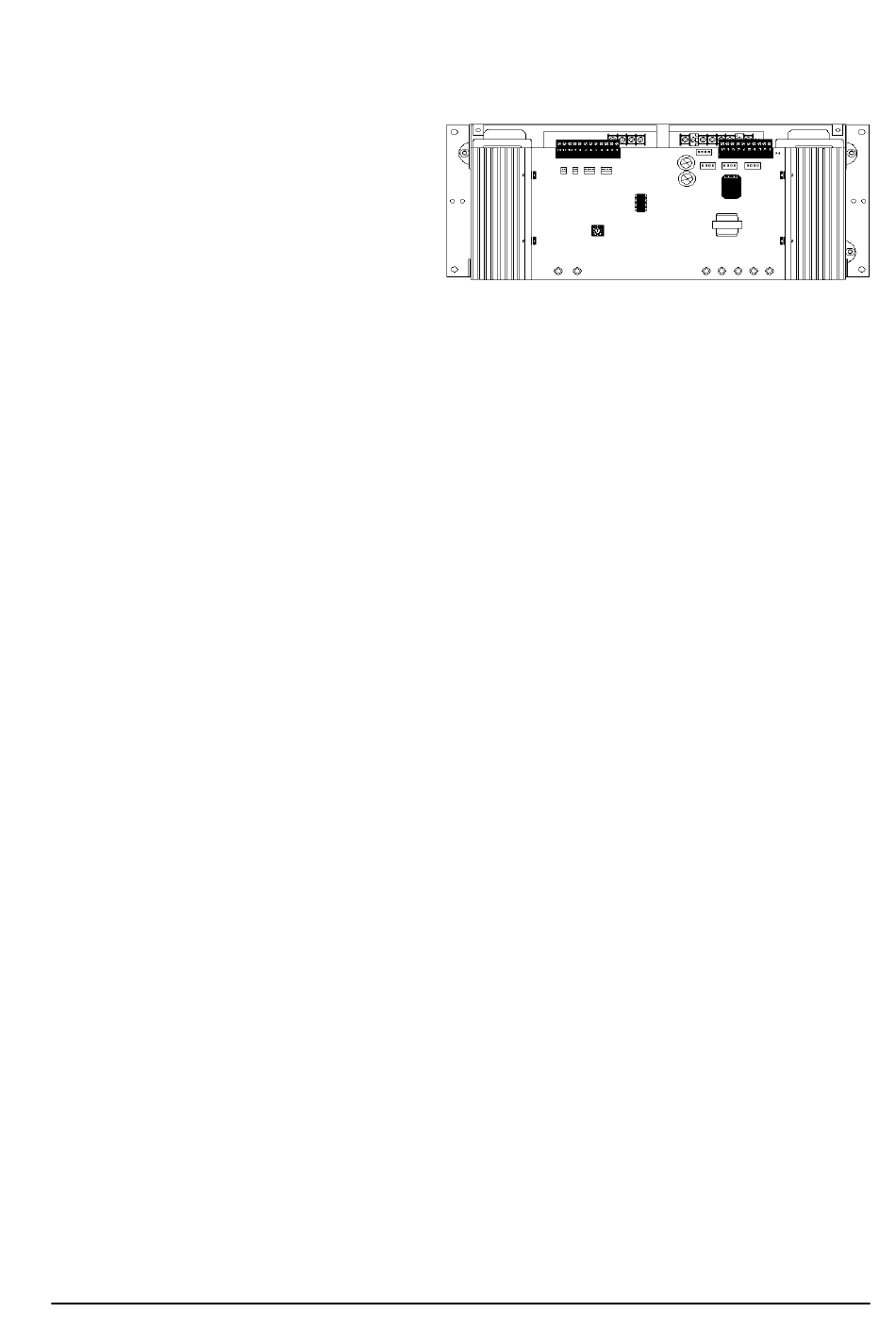

Amplificadores de Audio AA-100/AA-100E y AA-120/AA-120E
Amplificador de Audio AA-100/AA-100E
El amplificador de audio AA-100/AA-100E
proporciona hasta 100 vatios de alimentación.
Existen dos salidas, una a 70,7 V y otra a 25
RMS
V . La alimentación tomada desde una o ambas
RMS
salidas no debe superar los 100 vatios en total.
Es necesario utilizar un circuito de salida/retorno
de alto nivel de 4-hilos cuando así lo requiera la
supervisión del cableado de salida. La salida del
Amplificador de Audio AA-100/AA-100E y AA-120/AA-120E
AA-100/AA-100E debe utilizar siempre una
configuración de 4-hilos. Corte la R-100 para habilitar la supervisión del cableado de salida del AA-100/AA-
100E. Cuando utilice las dos salidas del AA-100/AA-100E, (25 V y 70,7 V ), únicamente la salida de
RMS RMS
70,7 V puede y debe ser supervisada. Por lo tanto, la salida de 25 V NO debe abandonar la cabina
RMS RMS
y NO debe conectarse a la entrada retorno de 4-hilos. La selección de zona de megafonía se realiza
mediante Control Por Eventos de la AM2020/AFP1010 o manualmente, mediante los interruptores de
control en el anunciador ACM-16AT.
Amplificador de Audio AA-120/AA-120E
El amplificador de audio AA-120/AA-120E proporciona hasta 120 vatios de alimentación. También proporciona
una salida de 25 V . La alimentación tomada de esta salida no debe exceder los 120 vatios. Se debe
RMS
utilizar un circuito de retorno/salida de nivel alto cuando sea necesaria una supervisión del cableado de
salida. El cableado de salida del AA-120/AA-120E debe utilizar una configuración de 4-hilos cuando la
salida se conecte a los módulos CMX o XPC ubicados en la cabina. Corte la R-100 para habilitar la supervisión
del cableado de salida en el AA-120/AA-120E. La selección de zona de megafonía se realiza mediante
Control Por Eventos de la AM2020/AFP1010 o manualmente, mediante los interruptores de control en el
anunciador ACM-16AT.
Contactos de Avería
Los contactos de avería en los amplificadores se cierran para informar de problemas con el cableado de
entrada de audio, apagones parciales, fallo en las baterías, en el cableado de salida o en el mismo
amplificador. El cableado de contacto de avería no debe abandonar la cabina.
Amplificadores de Apoyo
Sólo se puede utilizar un AA-120/AA-120E como amplificador de apoyo para más de un AA-30/AA-30E o
para uno o más de un AA-100/AA-100E y AA-120/AA-120E. Si un amplificador falla, el amplificador de
apoyo se activa automáticamente. Cuando un amplificador de apoyo sirve para varios amplificadores
primarios, sólo soportará un fallo de un amplificador. LEDS individuales señalizan cada fuente de avería
para ayudar a localizar y reparar la avería. La supervisión de la salida del amplificador de apoyo se realiza
a través de un circuito de retorno de cuatro hilos en el amplificador de apoyo. La entrada de apoyo de nivel
alto del AA-30/AA-30E, AA-100/AA-100E o AA-120/AA-120E debe ser únicamente de
25 V . Utilice la supervisión del cableado de salida siempre que la salida del amplificador de audio de
RMS
nivel alto abandone la cabina.
Montaje de la Cabina
Los AA-100/AA-100E y AA-120/AA-120E se montan directamente en la caja de la cabina. Las conexiones
de la alimentación primaria (AC) y secundaria (baterías) deben realizarse en cada amplificador. Los
amplificadores AA-100 y AA-120 necesitan 120 Vac, 50/60 Hz y los AA-100E y AA-120E requieren 220/240
Vac, 50/60 Hz. Se deben utilizar medios externos para cargar las baterías (tales como MPS-24A o MPS-
24AE).
