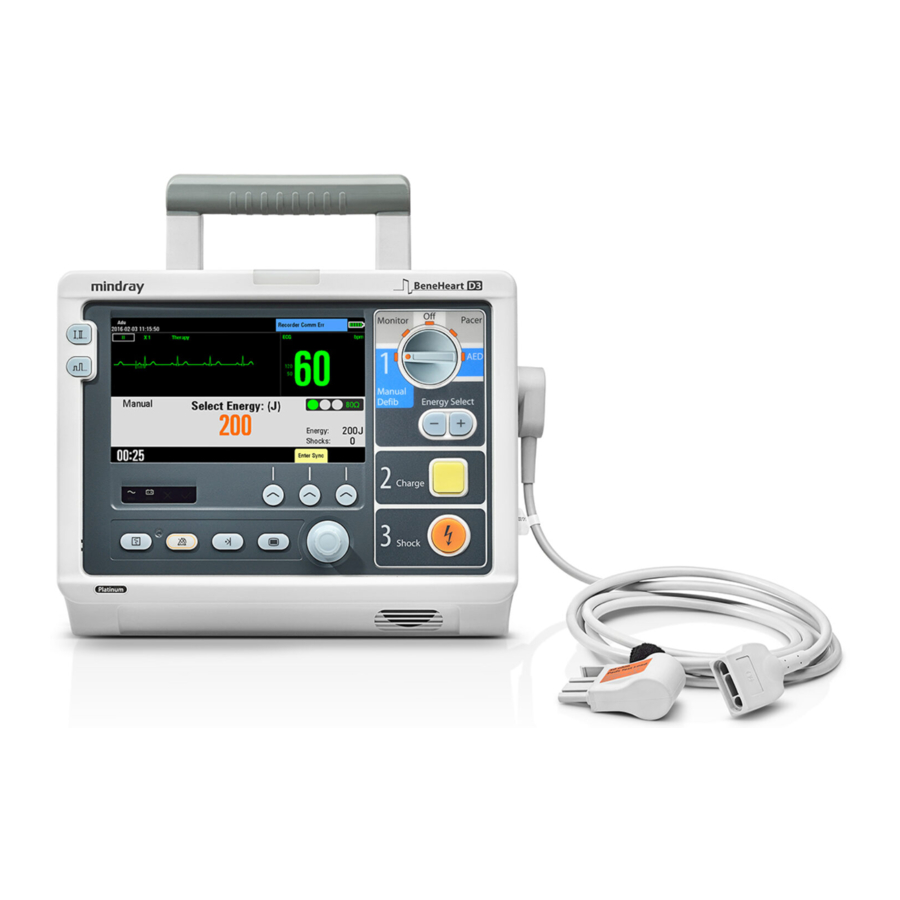

Manual de Mindray BeneHeart D3
Ver también para BeneHeart D3:
- Manual de referencia rápida (15 páginas) ,
- Manual del operador (230 páginas)
Tabla de contenido
Contenido
Manual de Mindray BeneHeart D3
Descripción General del Dispositivo
Complete los siguientes pasos:
| Paso 1 | Observe la posición de la batería |
| Paso 2 | Enchufe el dispositivo a la corriente alterna |
| Paso 3 | Inserte todos los cables en el dispositivo |
| Paso 4 | Localice la ventana de visualización de preparación - identifique los iconos |
| Paso 5 | Seleccione 'S TACH' en el simulador - Gire el D3 al modo de monitorización |
| Paso 6 | Vea Lead Ill |
| Paso 7 | Observe la ubicación de la lámpara de alarma / cambio de color |
| Paso 8 | Pause todas las alarmas durante 2 minutos |
| Paso 9 | Cambie la ganancia del ECG |
| Paso 10 | Localice el botón NIBP (depende de la configuración) |
| Paso 11 | Marque amiodarona en el registro de eventos |
| Paso 12 | Acceda al menú principal y luego regrese a la pantalla de inicio |
| Paso 13 | Gire el dial de navegación y seleccione SP02 - regrese al menú principal |
| Paso 14 | Identifique las tres teclas programables |
| Paso 15 | Localice el botón de impresión / grabadora |
| Paso 16 | Cambie el papel |
| Paso 17 | Apague el dispositivo |
Procedimiento de Prueba
Complete los siguientes pasos:
| Paso 1 | Conecte a la red eléctrica |
| Paso 2 | Verifique la luz de CA en la ventana de visualización |
| Paso 3 | Verifique la integridad de los cables del dispositivo |
| Paso 4 | Asegúrese de que el dispositivo esté limpio |
| Paso 5 | Sepa a quién contactar en caso de un problema |
| Paso 6 | Conecte el cable de descarga al enchufe de prueba |
| Paso 7 | Gire el dial de modo a monitorización |
| Paso 8 | Presione el botón del menú principal |
| Paso 9 | Seleccione prueba de usuario |
| Paso 10 | Finalice la monitorización del paciente - seleccione sí |
| Paso II | Seleccione 'Routine Test' (Prueba de Rutina) y 'Energy Delivery Test' (Prueba de Entrega de Energía) |
| Paso 12 | Seleccione Start (Comenzar) |
| Paso 13 | Confirme que no hay ningún paciente conectado |
| Paso 14 | Siga las indicaciones de voz y visuales del desfibrilador D3 |
| Paso 15 | Repita el proceso con la batería |
| Paso 16 | Si usa paletas, seleccione 0K para continuar con la prueba. Si no usa paletas, seleccione cancelar |
| Paso 17 | Presione return (regresar) para completar la prueba o record (grabar) para imprimir los resultados |
| Paso 18 | ¿Ha pasado o fallado la prueba? |
| Paso 19 | Apague el dispositivo |
| Test passed (Prueba aprobada) |  | |
| Test failed (Prueba fallida) |  | Repita la prueba y luego contacte al Departamento de Ingeniería Médica |
Procedimiento DEA (AED)
AJUSTE EL SIMULADOR A 'VF' (BOTÓN SUPERIOR IZQUIERDO)
Complete los siguientes pasos:
Prepárese para la desfibrilación
- Retirando la ropa del paciente
- Colocando los parches como se muestra en el empaque de los parches
- Asegurando un buen contacto con los parches: pecho seco, recortar / afeitar el vello del pecho
- Conectando los parches al cable de descarga del paciente
| Paso 1 | Gire el dial de modo a AED |
| Paso 2 | Siga las indicaciones de voz y visuales del DEA (AED) |
| Paso 3 | Cuando se le indique, presione el botón de descarga |
| Paso 4 | Silencie el metrónomo reduciendo el volumen |
| Paso 5 | Revise todas las instrucciones en pantalla |
| Paso 6 | Configure NSR en el simulador y repita el paso 2 |
| Paso 7 | Cambie la categoría del paciente a pediatría |
| Paso 8 | Apague el dispositivo |
NB: El D3 se desarmará automáticamente después de 30 segundos
Procedimiento de Desfibrilación Manual
AJUSTE EL SIMULADOR A 'VF' (BOTÓN SUPERIOR IZQUIERDO)
Complete los siguientes pasos:
Prepárese para la desfibrilación
- Retirando la ropa del paciente
- Colocando los parches como se muestra en el empaque de los parches
- Asegurando un buen contacto con los parches: pecho seco, recortar / afeitar el vello del pecho
- Conectando los parches al cable de descarga del paciente
| Paso 1 | Gire el dial de modo a desfibrilación manual |
| Paso 2 | Revise la información y los parámetros en pantalla |
| Paso 3 | Cargue y descargue a 200J |
| Paso 4 | Aumente la energía a 300J |
| Paso 5 | Cargue y desarme el desfibrilador |
| Paso 6 | Identifique la calculadora de impedancia |
| Paso 7 | Desconecte y vuelva a conectar el conector reutilizable de C02 |
| Paso 8 | Conecte y desconecte la línea de filtro de C02 |
| Paso 9 | Marque amiodarona en el registro de eventos |
| Paso 10 | Cambie la categoría del paciente a neonatal y vuelva a adulto |
| Paso II | Acceda al menú de resumen de eventos |
| Paso 12 | Acceda al menú de archivos |
| Paso 13 | Apague el dispositivo |
NB: Aumente la energía de desfibrilación manualmente de 200 - 300 - 360 julios durante un paro cardíaco.
Procedimiento de Cardioversión
AJUSTE EL SIMULADOR A 'VT-HI' (FILA SUPERIOR, SEGUNDO BOTÓN)
Complete los siguientes pasos:
Prepárese para la desfibrilación
- Retirando la ropa del paciente
- Colocando los parches como se muestra en el empaque de los parches
- Asegurando un buen contacto con los parches: pecho seco, recortar / afeitar el vello del pecho
- Conectando los parches al cable de descarga del paciente
| Paso 1 | Gire el dial de modo a desfibrilación manual |
| Paso 2 | Seleccione el nivel de energía apropiado - para el entrenamiento, comience con 100J |
| Paso 3 | Presione 'Enter Sync' (Ingresar Sinc) y confirme la acción |
| Paso 4 | Observe los marcadores blancos de la onda R |
| Paso 5 | Cargue el desfibrilador |
| Paso 6 | Presione y MANTENGA PRESIONADO el botón de descarga parpadeante |
| Paso 7 | Repita los pasos 2 a 5, a 200 julios |
| Paso 8 | Presione la tecla programable 'Disarm' (Desarmar) |
| Paso 9 | Apague el dispositivo |
Procedimiento de Marcapasos
AJUSTE EL SIMULADOR A 'S BRDY' (SEGUNDA FILA HACIA ARRIBA)
Complete los siguientes pasos:
Prepárese para la desfibrilación
- Retirando la ropa del paciente
- Colocando los parches como se muestra en el empaque de los parches
- Asegurando un buen contacto con los parches: pecho seco, recortar / afeitar el vello del pecho
- Conectando los parches al cable de descarga del paciente
- Conecte el cable de 3 derivaciones al dispositivo y al paciente
| Paso 1 | Gire el dial de modo a modo de marcapasos |
| Paso 2 | Asegúrese de que los marcadores blancos de la onda R aparezcan encima de cada onda R |
| Paso 2a | Si no se ven los marcadores de la onda R, cambie la derivación |
| Paso 3 | Cambie la frecuencia del marcapasos a 80ppm |
| Paso 4 | Cambie la salida del marcapasos a 80mA |
| Paso 5 | Observe los picos de estimulación en pantalla a medida que aumenta la energía |
| Paso 6 | Observe el complejo QRS ensanchado cuando se logra la captura |
| Paso 7 | Observe el aumento en la frecuencia cardíaca a la del marcapasos |
| Paso 8 | Mantenga presionada la tecla 4:1 para revisar el ritmo propio del paciente |
| Paso 9 | Apague el dispositivo |
NB: La captura eléctrica solo se logra cuando un pico de estimulación es seguido por un QRS ensanchado. La energía en mA requerida para la estimulación es diferente para cada paciente; las frecuencias y la salida del marcapasos especificadas dentro de este documento son para fines de capacitación y se basan en simuladores.
Procedimiento de Monitorización
Complete los siguientes pasos:
Prepare la monitorización conectando todos los cables relevantes al dispositivo y al paciente.
Coloque el sensor SP02 en el dedo índice izquierdo de su mano no dominante.
| Paso 1 | Gire el dial de modo a monitor |
| Paso 3 | Seleccione la categoría de paciente neonatal |
| Paso 4 | Seleccione el menú de configuración SP02 seleccionando SP02 |
| Paso 5 | Ajuste la sensibilidad a baja |
| Paso 6 | Seleccione para alarms (para alarmas): ajuste el umbral de alarma SP02 a 90 |
| Paso 7 | Regrese al menú principal |
| Paso 8 | Observe cómo registrar un NIBP |
| Paso 9 | Revise el menú de configuración de NIBP y revise las opciones disponibles |
| Paso 10 | Congele la información en pantalla |
| Paso 11 | Revise los datos de tendencias disponibles |
| Paso 12 | Observe la ubicación de la lámpara de alarma |
| Paso 13 | Observe el botón de reinicio de alarma |
| Paso 14 | Apague el dispositivo |
ESTE ES EL FINAL DE LA CAPACITACIÓN DE FACILITACIÓN, ASEGÚRESE DE HABER FIRMADO EL REGISTRO
