Manual de Bose 151SE

DESCRIPCIÓN DEL PRODUCTO

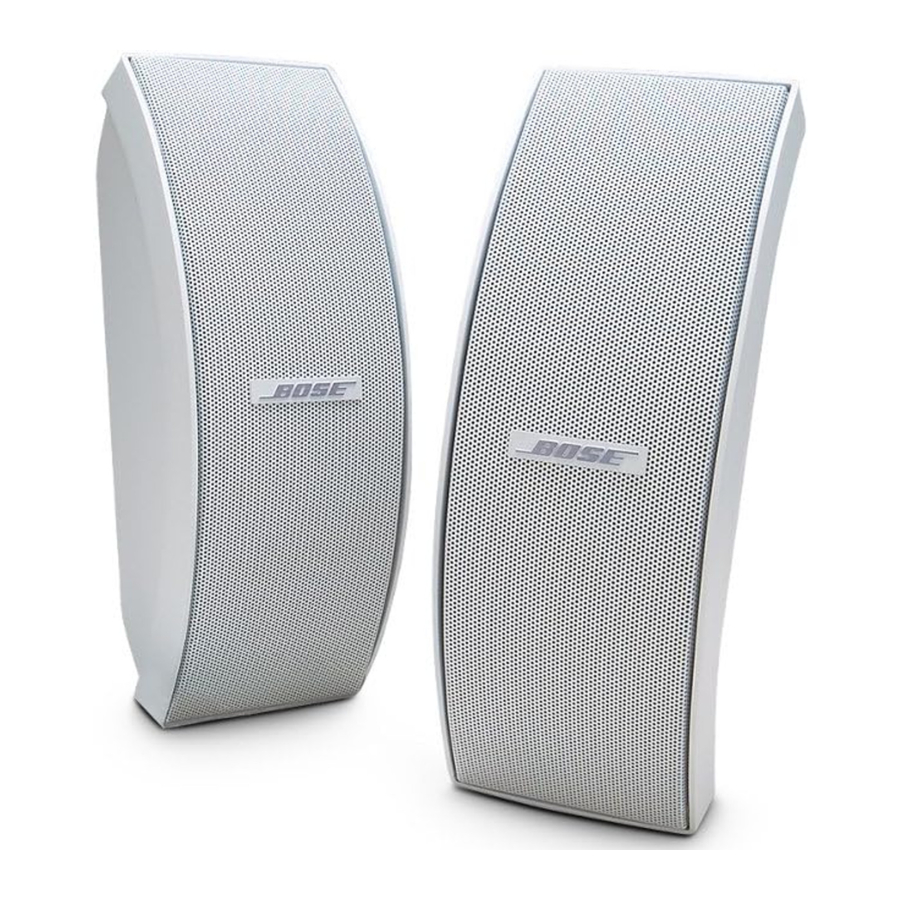

El altavoz ambiental Bose 151SE ofrece un diseño avanzado con una construcción de calidad. Cada altavoz contiene tres altavoces Twiddler de 1,4 ohmios resistentes al medio ambiente en una caja acústica con puerto de 2,2 litros en forma de arco horizontal. Un circuito de protección y ecualización se encuentra en la PCB adjunta a la mitad posterior del altavoz. El altavoz tiene una rejilla de aluminio con un logotipo que gira en incrementos de 90 grados. El 151SE está disponible en blanco y negro.

ESPECIFICACIONES

NOTAS DE LA LISTA DE PIEZAS

1. Esta pieza no suele estar disponible en el Servicio de atención al cliente. Se requiere la aprobación del Jefe del Servicio de Campo antes de realizar el pedido.
2. Las piezas individuales ubicadas en las PCB se enumeran en la Lista de piezas eléctricas.
3. Esta pieza es fundamental para fines de seguridad. No utilizar un reemplazo sustituto con las mismas características de seguridad que la pieza de reemplazo recomendada podría provocar descargas eléctricas, incendios y/u otros peligros.
4. Esta pieza se menciona únicamente con fines informativos. No se almacena como pieza de reparación. Consulte el siguiente conjunto superior para obtener una pieza de repuesto.

LISTA DE PIEZAS DE EMBALAJE

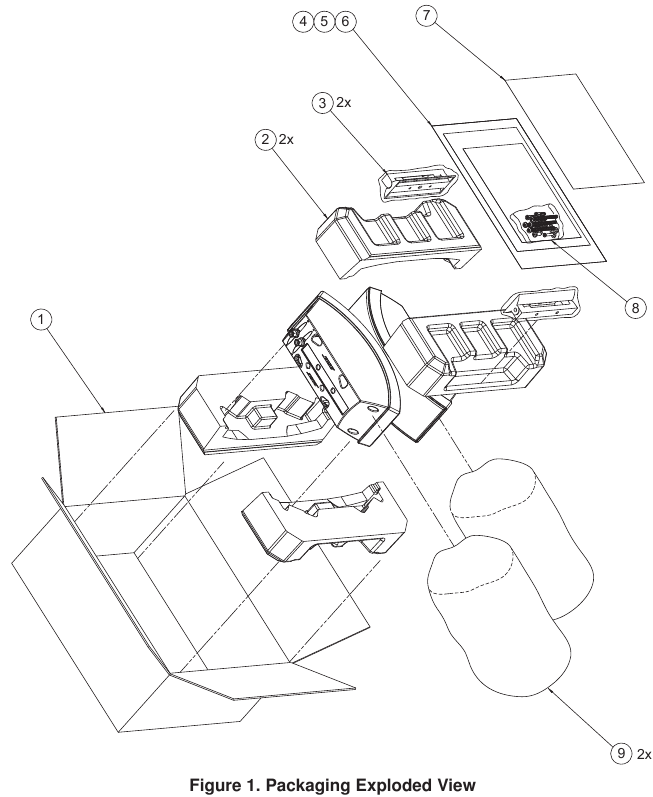

Consulte la Figura 1.

LISTA DE PIEZAS PRINCIPALES

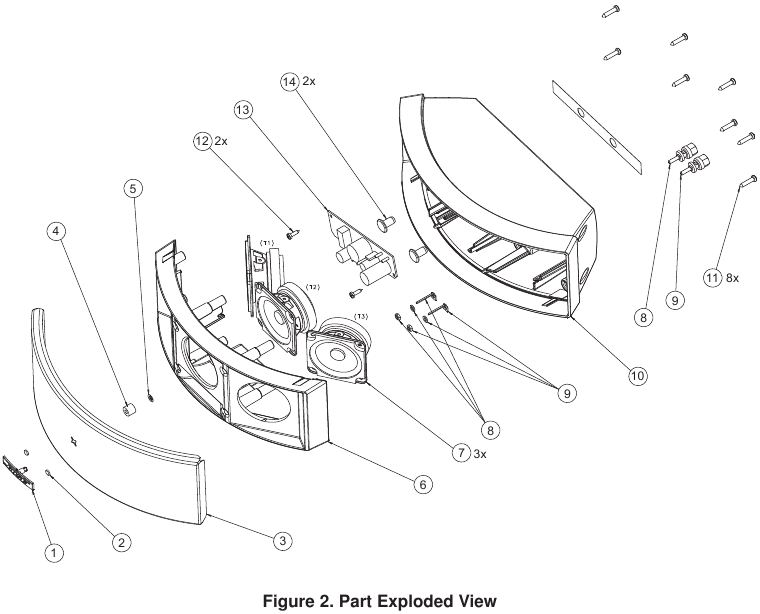

Consulte la Figura 2.

LISTA DE PIEZAS DEL CRUCE

Consulte la Figura 3.

PROCEDIMIENTOS DE DESMONTAJE

1. Extracción de la rejilla
   1. Retire la rejilla tirando de los extremos con los dedos o haciendo palanca con cuidado con un objeto no metálico.
      Nota: La rejilla está hecha completamente de metal. No intente quitar la rejilla tirando de la caja acústica de plástico (polipropileno).
2. Desmontaje de la caja acústica

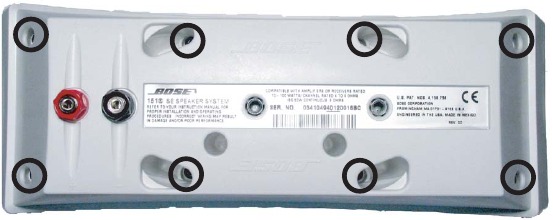

   1. Para desmontar la caja acústica, coloque la unidad sobre una superficie plana y suave con la rejilla hacia abajo. Retire los 8 tornillos que se identifican a continuación.
      Nota: La unidad está encajada a presión. Todas las piezas de la unidad deben estar en su lugar antes de volver a colocar los 8 tornillos.

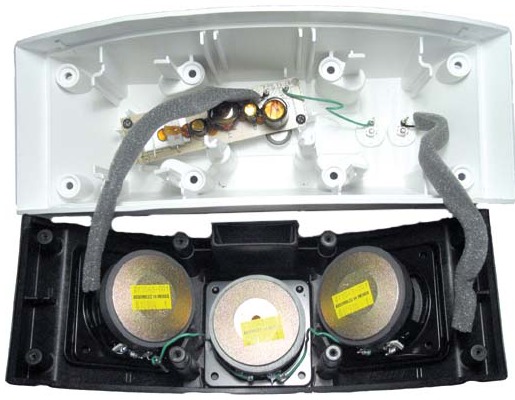

   2. Con la unidad boca abajo, tire suavemente de la caja acústica trasera hacia arriba. Tenga cuidado de no levantar la unidad demasiado alto, ya que los altavoces Twiddler están conectados a la caja acústica trasera. Coloque la caja acústica trasera de lado para exponer el interior de la unidad y los altavoces Twiddler como se muestra a continuación.
      Nota: No hay tornillos en los altavoces Twiddler, se mantienen en su lugar mediante el ajuste a presión entre la caja acústica trasera y el deflector.

3. Extracción de la PCB del Crossover
   1. Realice el Procedimiento 1.

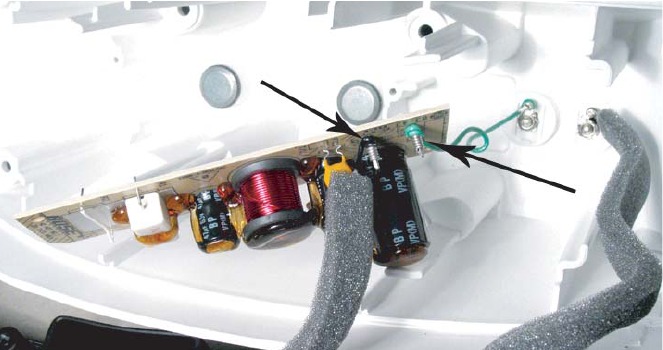

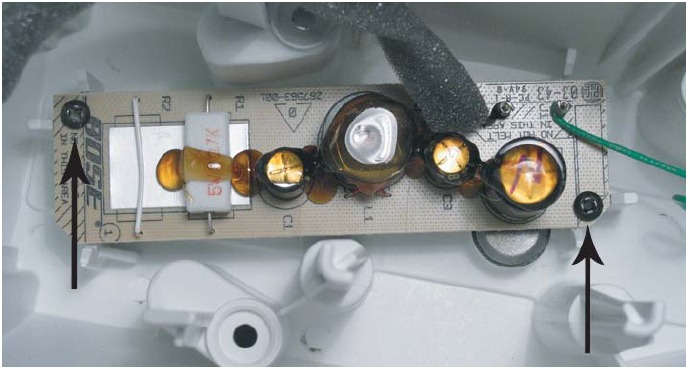

   2. Retire los 2 tornillos identificados a continuación que aseguran el conjunto del crossover al gabinete.

   3. Tome nota de la configuración del cableado. Levante la PCB del crossover y corte los cables lo más cerca posible de los terminales.

4. Extracción del Twiddler
   1. Realice el procedimiento 1.
   2. Tome nota de la configuración del cableado. Levante los altavoces Twiddler y corte los cables lo más cerca posible de los terminales de cable.

5. Reemplazo del Twiddler

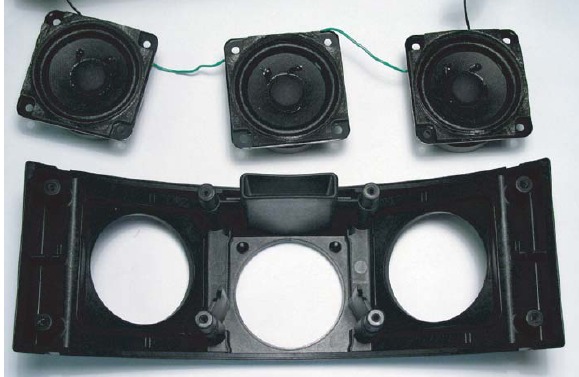

   1. Coloque primero el altavoz Twiddler central y, a continuación, los dos altavoces Twiddler exteriores. Tenga cuidado de bajar los altavoces Twiddler exteriores en línea recta al colocarlos en su lugar, esto garantizará que la junta se asiente en la ubicación correcta.

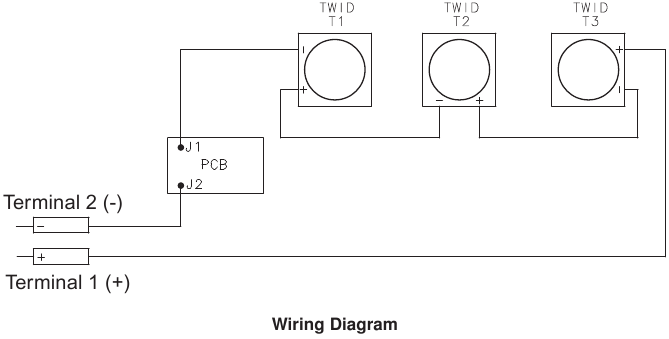

   2. Conecte los altavoces Twiddler como se muestra a continuación.

6. Reensamblaje de la caja acústica

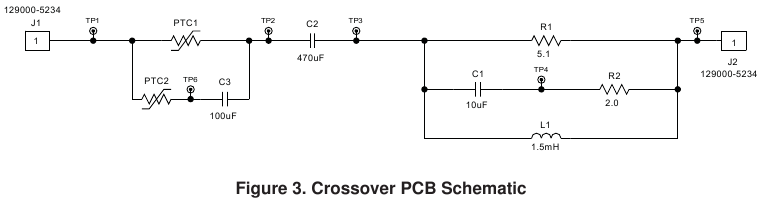

   1. Vuelva a instalar la PCB del Crossover. Conecte la PCB como se muestra en el diagrama de cableado y el diagrama esquemático.
   2. Con el deflector boca abajo, baje la caja acústica sobre el deflector. Dirija los cables de espuma hacia el centro de la caja acústica.
      Nota: Asegúrese de que no haya cables visibles a través del puerto del altavoz una vez montado.
   3. Vuelva a insertar los 8 tornillos que aseguran la caja acústica al conjunto del deflector.
   4. Realice los procedimientos de prueba de este manual para asegurarse de que no haya fugas de aire ni zumbidos de cables antes de devolver el altavoz al cliente.
7. Reemplazo de la rejilla
   1. Alinee la rejilla con la caja acústica y presione ligeramente.

PROCEDIMIENTOS DE PRUEBA

1. Prueba de fugas de aire
   1. Aplique una señal de 8 Vrms y 105 Hz a los terminales de entrada del altavoz.
   2. Escuche atentamente la parte frontal del altavoz para detectar fugas de aire alrededor de las juntas del gabinete y los altavoces Twiddler. Dé la vuelta al altavoz y escuche si hay fugas de aire en los tornillos de fijación de la caja acústica y los controladores.
2. Prueba de barrido
   1. Aplique una señal de 6 Vrms Vrms y 10 Hz a los terminales de entrada del altavoz.
   2. Barra el generador de señales de 10 Hz a 3 kHz y, a continuación, de vuelta a 10 Hz.
   3. Escuche atentamente si hay zumbidos, tics, traqueteos u otros ruidos. Reemplace los altavoces Twiddler si se detecta que están defectuosos.

Nota: Para distinguir entre el ruido normal de la suspensión y los roces o tics, desplace ligeramente el cono del twiddler con los dedos. Si el ruido desaparece o empeora, se trata de un roce o un tic y debe sustituirse el twiddler. Si el ruido sigue siendo el mismo, es un ruido normal de la suspensión y el twiddler está bien. El ruido de la suspensión no se escuchará con el material del programa.
