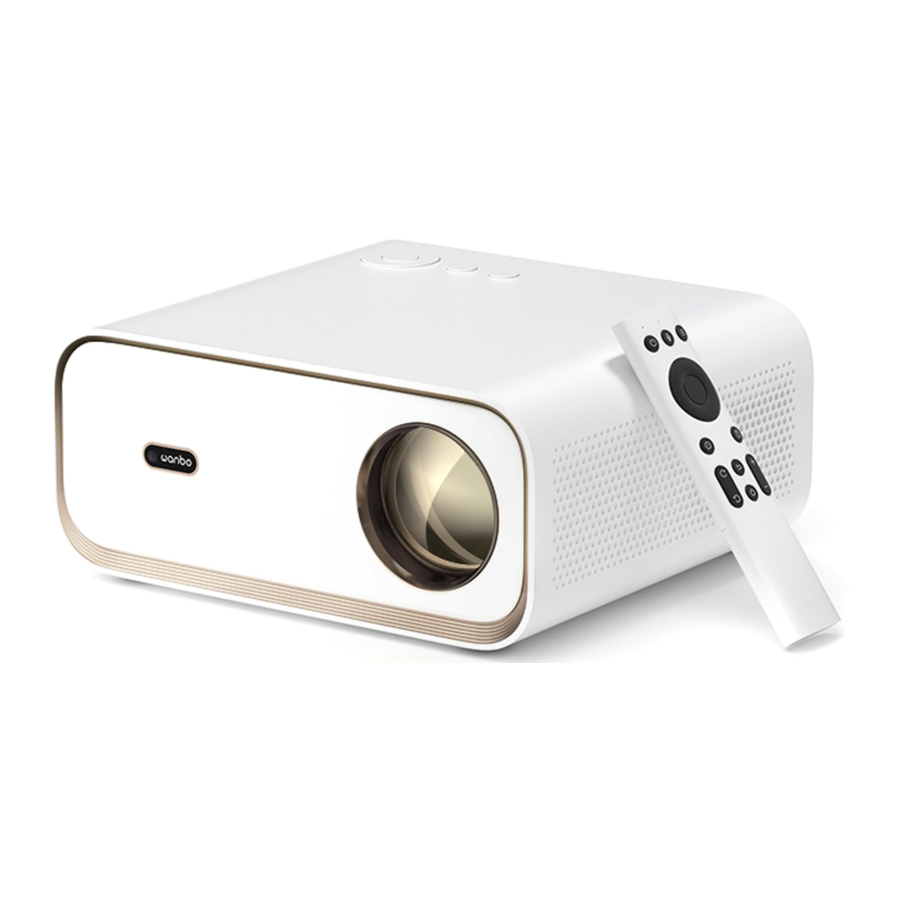

Manual de Wanbo X5

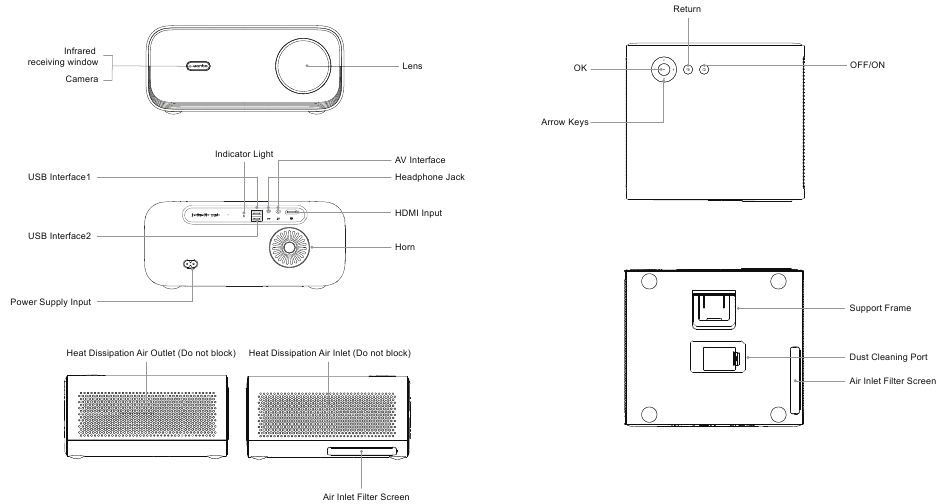

Nombre y función de las piezas del proyector

Instalación y ajuste

1. Encendido y apagado del dispositivo
   Encendido
   Método 1: Presione el botón de encendido en el proyector para iniciar.
   Método 2: Apunte el control remoto al proyector y presione la tecla de encendido para encenderlo.

   Apagado
   Presione brevemente el botón de encendido o la tecla " " en el control remoto, una vez que aparezca el cuadro de aviso de apagado, presione brevemente el botón de encendido o la tecla de encendido en el control remoto nuevamente.


2. Ajusta la distancia focal

   Diagrama esquemático de imagen borrosa

   Distancia focal: Cuando la imagen esté borrosa (como se indica en la imagen de la derecha), ajuste el enfoque de la lente a través de " " " " en el control remoto para lograr la mejor definición.


Pasos de instalación del soporte para proyector

1. Retire las 4 almohadillas

2. Ajuste el ángulo del soporte para que se alinee con el orificio y luego apriete los tornillos

3. Fije el soporte


Parámetros básicos

Control remoto

Teléfono móvil con la misma pantalla

Los siguientes pasos pueden ayudarnos a mostrar el contenido de nuestro teléfono móvil en la pantalla de proyección de forma síncrona a través de wifi inalámbrico, solo disfrute con una imagen más grande. Requisitos del equipo: dispositivos compatibles superiores a IOS6 y Android 5.3 Min.

iPhone
Soporte para IOS6 o superior a IOS6

Android
Soporte para Android 5.3 Min

Instrucciones para el usuario de dispositivos Android

1. Asegúrese de que el teléfono y el proyector estén bajo el mismo WIFI (solo para Android).
2. Abra "Eshare" (Eshare) del proyector.
3. Elija el dispositivo con el mismo nombre que Eshare para completar la duplicación.

Instrucciones para el usuario de dispositivos IOS

1. Asegúrese de que el teléfono y el proyector estén bajo el mismo WIFI (solo para IOS).
2. Abra "Eshare" (Eshare) del proyector.
3. Abra "AirPlay" / "Mirror" (AirPlay/Duplicar) del teléfono.
4. Elija el dispositivo con el mismo nombre que Eshare para completar la duplicación.

Versión antigua de IOS

Nueva versión de IOS

Cómo estar con la misma pantalla para iPhone bajo el estado de Sin Wifi

1. Si no hay WIFI, primero abra la red 4G del iPhone, luego abra el punto de acceso WIFI en la interfaz "Settings" (Ajustes) del teléfono.
2. Recopile el punto de acceso WIFI del iPhone para el proyector.
3. Abra "Eshare" (Eshare).
4. Abra "Airplay" / "Screen Mirror" (Airplay/Duplicación de pantalla).
5. Encuentre el proyector y haga clic.

Ajuste de la fuente de señal

Ingrese a la interfaz de configuración en la pantalla principal y seleccione la fuente de entrada. Ingrese al canal de señal HDMI, presione "OK" (Aceptar) para cambiar la fuente de entrada.
Nota:
Si desea volver a la capa anterior, presione la tecla de retroceso;
Si desea volver a la interfaz principal, presione la tecla de la pantalla principal.

Proyección de teléfono móvil

Cómo "enviar" contenido al proyector
* Nota: La ventaja de enviar es que no afecta el uso normal del teléfono móvil.

1. Asegúrese de que el teléfono y el proyector estén bajo el mismo WIFI.
2. Abra "Eshare" (Eshare).
3. Abra "Airplay" / "Screen Mirror" (Airplay/Duplicación de pantalla).
4. Encuentre el proyector y haga clic.
5. Abra el software de video del teléfono móvil y encuentre el icono de envío de TV en las cuatro esquinas (generalmente está en la parte superior derecha o en la
   parte inferior derecha) (cada aplicación tiene un diseño de icono de envío diferente).
   * Nota: No todo el software de video tiene la función de envío.
6. Haga clic en este icono para enviar videos al proyector. Al mismo tiempo, podemos realizar otras operaciones en el teléfono, no habrá conflicto.

Diagrama esquemático de algunos iconos de envío

Referencia de distancia de proyección

Nota: El tamaño y la distancia de proyección se calculan de acuerdo con la relación de proyección, que puede tener una desviación y estar sujeta al estado real.

Formato de soporte de disco U

Nota: Los contenidos específicos de la operación están sujetos a la situación real debido a la actualización irregular del sistema del producto

Método de limpieza

Asegúrese de que el enchufe esté desenchufado antes de limpiar.
No utilice pesticidas u otros productos químicos volátiles en el proyector o la lente. No permita que los productos de goma o vinilo entren en contacto con el proyector durante mucho tiempo, ya que dañará el revestimiento y hará que se desprenda.

• Limpiar el proyector

1. Limpie con un paño de algodón suave y seco. Si está muy sucio, podemos limpiar con un paño suave impregnado con detergente neutro diluido, luego secar con un paño limpio y seco. Preste más atención si se usa con un paño de fibra química.
2. No utilice disolventes, benceno ni ningún otro disolvente para evitar la reducción de la calidad o el desprendimiento del revestimiento, etc.
3. Se puede insertar un cepillo en la parte delantera de la aspiradora para eliminar la suciedad del interior de las rejillas de ventilación. No utilice una aspiradora sin conector ni limpie directamente con las rejillas de ventilación.
4. No raspe la máquina con las uñas ni con ningún otro objeto duro para evitar arañazos.

• Limpieza de la lente

1. Limpie la lente con el mismo método que para las lentes de las cámaras: utilice un secador de pelo profesional o papel de limpieza para gafas, asegúrese de que la lente no esté rayada.

• Limpieza del polvo de entrada y salida

1. El polvo en la entrada y salida evitará la ventilación y aumentará la temperatura interna, lo que provocará defectos.
2. Desconecte el cable de alimentación después de apagar el proyector.
3. Limpie el exterior con una aspiradora eléctrica, instale primero el adaptador del cabezal del cepillo en la aspiradora. Tenga en cuenta: no utilice una aspiradora sin conector ni cepillo.

Nombre y contenido de sustancias y elementos venenosos y nocivos

Nombre de la pieza	Sustancias peligrosas
	Plomo (Pb)	Mercurio (Hg)	Cadmio (Cd)	Cromo hexavalente (Cr(VI))	Polibromado Bifenilos (PBB)	Polibromado Difenil Éteres (PBDE)
Carcasa	O	O	O	O	O	O
Máquina óptica	O	O	O	O	O	O
Placa de circuito	O	O	O	O	O	O
Ventilador	O	O	O	O	O	O
Otros cables	X	O	O	O	O	O
Mando a distancia	O	O	O	O	O	O
Fuente de alimentación	O	O	O	O	O	O
O: El contenido de la sustancia peligrosa en todos los materiales homogéneos del componente está por debajo de los límites de SJ/T11363-2006. X: El contenido de la sustancia peligrosa supera los requisitos límite especificados por SJ/T11363-2006 en al menos un material homogéneo del componente. Los componentes etiquetados como "X" " no tienen sustitutivos debido a los límites globales de desarrollo tecnológico. Conjunto de placa de circuito *: incluye la placa de circuito impreso y sus componentes, componentes electrónicos, etc. El número en el logotipo representa la vida útil ambiental normal del producto. (Batería excluida)

Precauciones de seguridad importantes

Se recomienda utilizar el proyector en una habitación oscura para lograr el mejor efecto.

1. No lo instale en lugares directamente expuestos al aire frío y caliente del aire acondicionado, la condensación de agua o las altas temperaturas pueden provocar fallos en la máquina.
2. Asegúrese de que haya una ventilación adecuada y de que los respiraderos no estén bloqueados para evitar la acumulación de calor dentro de la máquina.
3. Evite que caigan materias extrañas, como clavos o trozos de papel, en la máquina. No introduzca metales como alambre de hierro o destornilladores en la máquina. Apague la alimentación inmediatamente y acuda a un técnico profesional para que lo retire si cae algún objeto extraño en el cuerpo.
4. No coloque ningún líquido sobre esta máquina para evitar el riesgo de fugas eléctricas.
5. Utilice materiales de embalaje blandos para mover el proyector y evite que sufra vibraciones violentas.
6. Las zonas cercanas al escape se calientan durante y después de usar el proyector, lo que puede provocar quemaduras si lo tocamos con la mano.
7. No mire directamente a la lente cuando esté encendida para proteger nuestros ojos de daños.

Nota:

• No abra la carcasa para evitar descargas eléctricas. Acuda a personal de mantenimiento profesional cualificado para el mantenimiento, ya que no hay piezas en la máquina que los usuarios puedan reparar por sí mismos.
• No exponga la máquina a la lluvia o la humedad para evitar fallos de encendido o descargas eléctricas.
• El producto se puede utilizar con seguridad a una temperatura de 0-35.

No instalar en lugares con poca ventilación

No bloquear la ventilación (entrada o salida)


No instalar en lugares cálidos y húmedos

No instalar en zonas polvorientas y con humo
