VEVOR TS181A - METAL DETECTOR Manual

INTRODUCCIÓN

Esta es la instrucción original, por favor lea todas las instrucciones del manual cuidadosamente antes de operar. VEVOR se reserva una clara interpretación de nuestro manual de usuario. La apariencia del producto estará sujeta al producto que recibió. Por favor, perdónenos si no le informamos de nuevo si hay alguna actualización de tecnología o software en nuestro producto.

Este instrumento es un detector de metales multifuncional de alta sensibilidad diseñado para detectar varios tipos de objetos metálicos subterráneos.

Características principales:

• Panel de control con botones fáciles de presionar
• Dos tipos de modos de detección seleccionables: Modo de Todos los Metales y Modo de Discriminación
• La identificación digital del objetivo y el cursor de identificación del objetivo ayudan al operador a determinar el tipo de metal probable del objetivo
• Ajuste del balance de tierra con la configuración del balance de tierra ( -99 ~ +99 ) mostrada
• Sensibilidad ajustable con una pantalla de gráfico de barras
• Indicación de la profundidad del objetivo
• Alarma de audio. Hay 6 tipos de tonos de alarma en el Modo de Discriminación.
• 4 Modos de Discriminación preestablecidos y 1 Modo de Discriminación personalizado
• Localización precisa del objetivo
• Indicación del nivel de batería
• Bobina de búsqueda impermeable
• Conector para auriculares de 3.5mm

ESPECIFICACIONES TÉCNICAS

Distancia máxima de detección: Alrededor de 10 pulgadas para una moneda de 25 centavos de dólar estadounidense
Entorno operativo: Temperatura: 0°C ~ 50°C Humedad relativa: 85%
Entorno de almacenamiento: Temperatura: -20°C ~ 50°C
Humedad relativa: 85%
Batería: Batería alcalina de 1.5V, AA o equivalente, 6 piezas Peso: Alrededor de 1.4kg (incluyendo la batería)

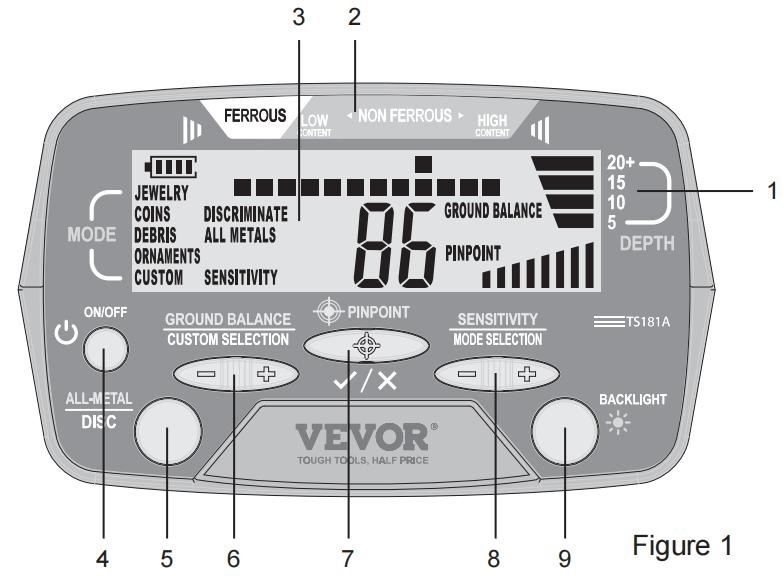

PANEL FRONTAL

1. Escala de Profundidad
   Esta escala de profundidad se utiliza junto con la barra indicadora de profundidad del objetivo mostrada para la predicción de la profundidad del objetivo.
2. Leyenda de Identificación del Objetivo
   Funciona con el Cursor de Identificación del Objetivo para indicar el tipo de metal probable del objeto metálico detectado.
3. Pantalla
4. Botón " ON/OFF " (Encendido/Apagado)
   Presione este botón " ON/OFF " (Encendido/Apagado) para encender o apagar el detector de metales.
5. Botón "ALL-METAL/DISC" (Todos los Metales/Discriminación)
   Presione este botón "ALL-METAL/DISC " (Todos los Metales/Discriminación) para cambiar entre el Modo de Todos los Metales y un Modo de Discriminación.
6. Botón "GROUND BALANCE/CUSTOM SELECTION" (Balance de Tierra/Selección Personalizada)
   En el Modo de Todos los Metales, este botón "GROUND BALANCE/CUSTOM SELECTION" (Balance de Tierra/Selección Personalizada) se utiliza en el ajuste del balance de tierra.
   En el modo CUSTOM (PERSONALIZADO), que es uno de los cinco Modos de Discriminación
   (modo JEWELRY (JOYERÍA), modo COINS (MONEDAS), modo DEBRIS (ESCOMBROS), modo ORNAMENTS (ORNAMENTOS), modo CUSTOM (PERSONALIZADO) ), este botón se utiliza para mover el cursor de identificación del objetivo a una posición deseada con el fin de crear un patrón de discriminación deseado.
   En el modo CUSTOM (PERSONALIZADO), puede pulsar el lado " + " de este botón para mover el cursor de identificación del objetivo hacia la derecha, o pulsar el lado " - " de este botón para mover el cursor de identificación del objetivo hacia la izquierda.
7. Botón " PINPOINT " (PRECISAR)
   En el Modo de Todos los Metales, este botón " PINPOINT " (PRECISAR) se utiliza para precisar un objeto metálico detectado.

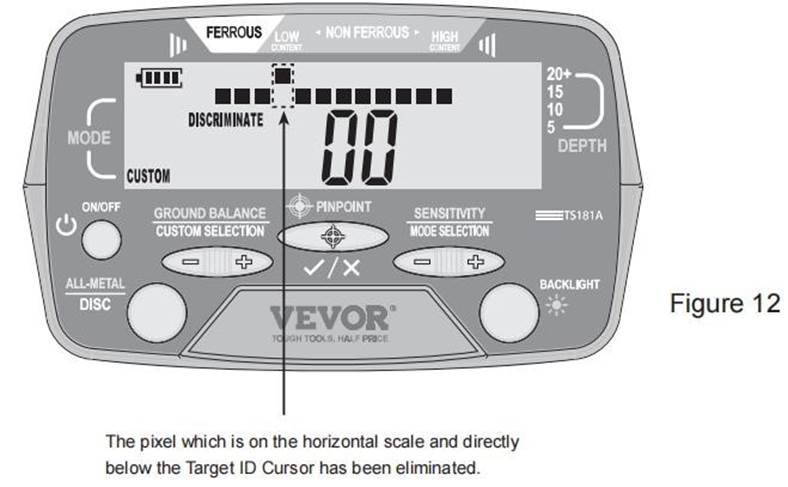

   En el modo CUSTOM (PERSONALIZADO), este botón se utiliza para eliminar o activar el píxel situado en la escala horizontal, directamente debajo del Cursor de Identificación del Objetivo.
8. Botón "SENSITIVITY/MODE SELECTION" (Sensibilidad/Selección de Modo)
   En el Modo de Todos los Metales, este botón "SENSITIVITY/MODE SELECTION" (Sensibilidad/Selección de Modo) se utiliza para ajustar la sensibilidad del detector.
   En cualquier Modo de Discriminación, puede pulsar el lado " + " o el lado " - " de este botón para cambiar entre los cinco Modos de Discriminación.
9. Botón " BACKLIGHT " (Retroiluminación)
   Pulse brevemente este botón " BACKLIGHT " (Retroiluminación) para encender o apagar la retroiluminación. Mantenga pulsado este botón durante unos 2 segundos para cambiar el detector entre el canal 0 y el canal 1.

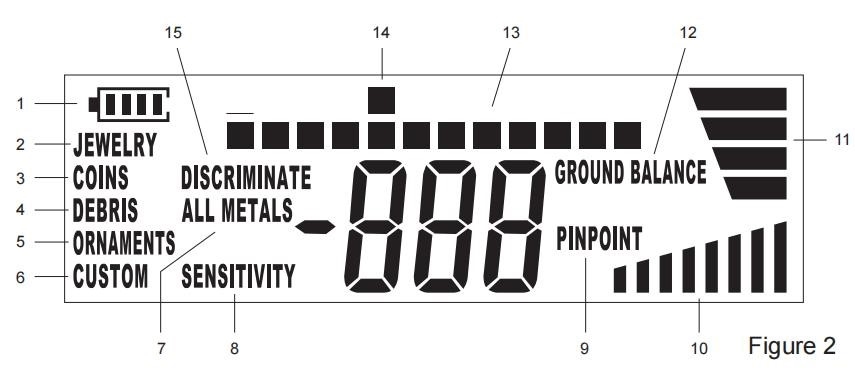

COMPRENSIÓN DE LA PANTALLA

Explicaciones:

1. ......Indicador de nivel de batería.
2. ......El detector de metales está en modo JEWELRY (JOYERÍA).
3. ...... El detector de metales está en modo COINS (MONEDAS).
4. ......El detector de metales está en modo DEBRIS (ESCOMBROS).
5. ......El detector de metales está en modo ORNAMENTS (ORNAMENTOS).
6. ......El detector de metales está en modo CUSTOM (PERSONALIZADO).
7. ...... El detector de metales está en Modo de Todos los Metales.
8. ......El detector de metales está en modo de ajuste de sensibilidad.
9. ......El detector de metales está en modo PINPOINT (PRECISAR).
10. ......Barras indicadoras de sensibilidad.
11. ......Barras indicadoras de profundidad del objetivo
12. ......El detector de metales está en modo de ajuste de balance de tierra.
13. ...... Escala horizontal que muestra el patrón de discriminación actual, con píxeles iluminados que indican los objetivos aceptados y píxeles en blanco que indican los objetivos rechazados.
14. ......Cursor de identificación del objetivo.
15. ......El detector de metales está en un Modo de Discriminación.

ESTRUCTURA / INSTRUCCIONES DE MONTAJE

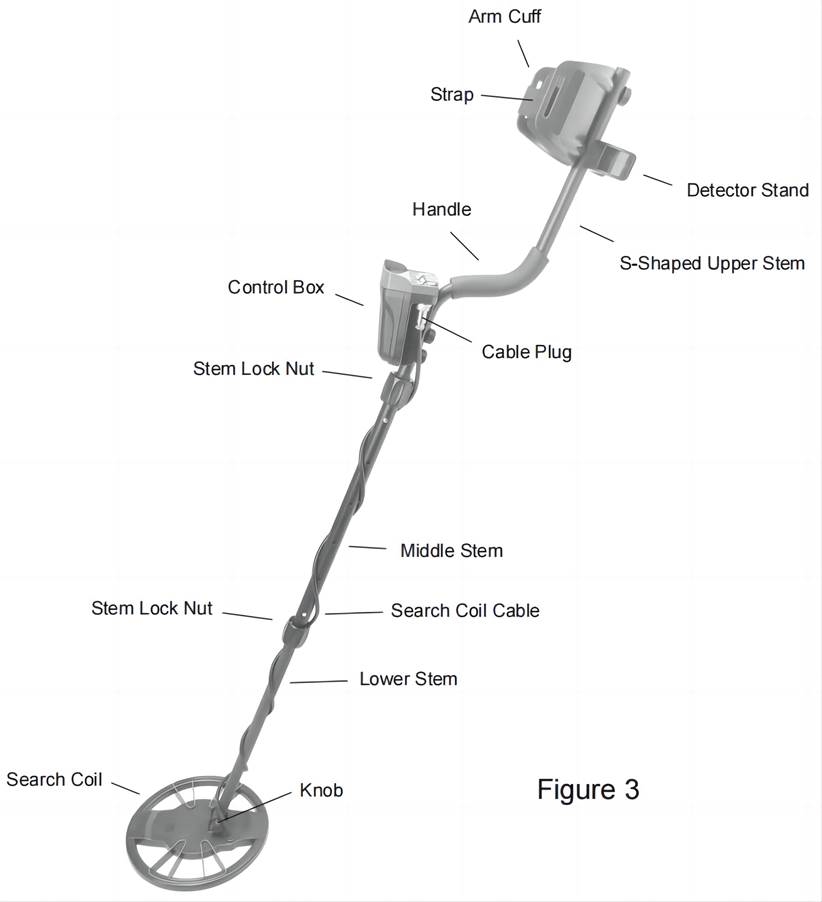

Estructura General

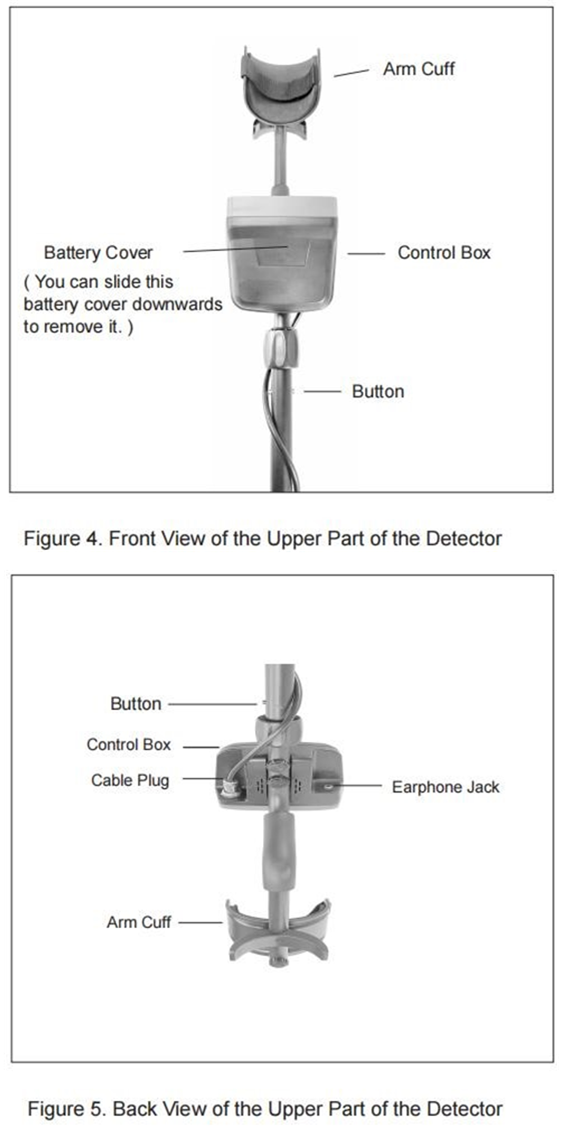

Estructura de la Parte Superior

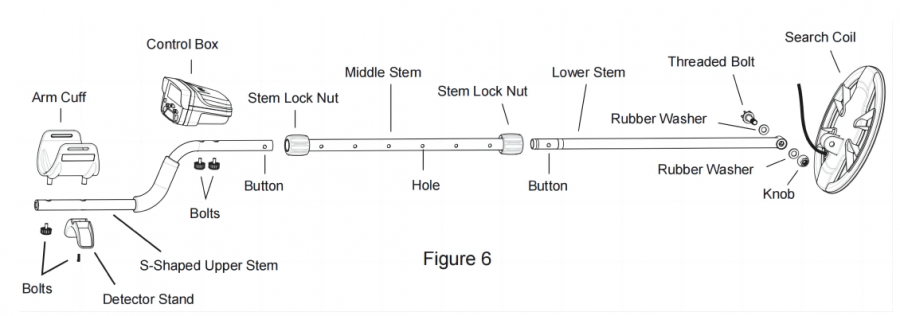

Esquema de Montaje

Nota:

1. Las dos arandelas de goma deben colocarse en las dos ranuras circulares a los dos lados del extremo del vástago inferior antes de deslizar la bobina de búsqueda en el extremo del vástago inferior.
2. Gire suavemente la tuerca de bloqueo del vástago correspondiente en el vástago central en la dirección correcta para sujetar el vástago inferior sólo después de que el vástago inferior se inserte en el vástago central y los dos botones en el vástago inferior encajen en los orificios deseados en el vástago central. Del mismo modo, gire suavemente la tuerca de bloqueo del vástago correspondiente en el vástago central en la dirección correcta para sujetar el vástago superior en forma de S sólo después de que el vástago superior se inserte en el vástago central y los dos botones en el vástago superior encajen en los orificios deseados en el vástago central.
3. Para evitar daños, no tire del cable con fuerza.

Cómo ajustar la longitud del detector:

1. Gire suavemente y en sentido contrario a las agujas del reloj la tuerca de bloqueo del vástago inferior hasta que se afloje.
2. Presione los dos botones inferiores en el vástago central, y ajuste la posición del vástago inferior hasta que los dos botones encajen en los orificios deseados en el vástago central. (Consejo: Para poder ajustar la posición del vástago inferior, puede ser necesario insertar aún más el vástago inferior en el vástago central un poco y luego girar el vástago inferior un poco mientras presiona los dos botones.)
3. Gire la tuerca de bloqueo del vástago en el sentido de las agujas del reloj hasta que el vástago inferior esté asegurado.

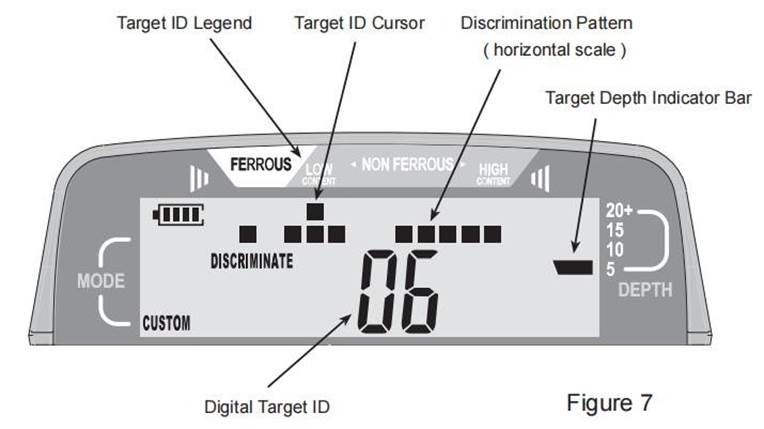

INFORMACIÓN DEL OBJETIVO

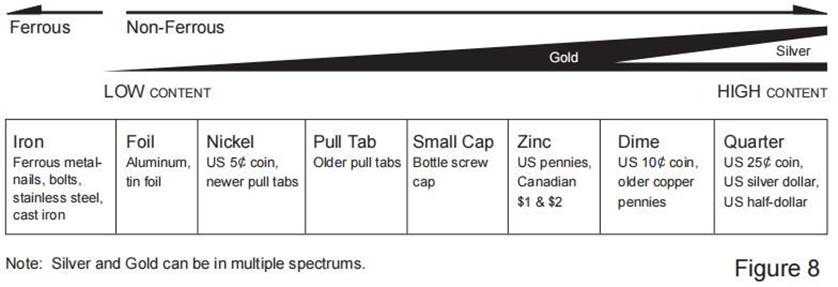

Leyenda de Identificación del Objetivo
La Leyenda de Identificación del Objetivo funciona con el Cursor de Identificación del Objetivo para indicar el tipo de metal probable del objetivo, con objetivos ferrosos (hierro) a la izquierda, objetivos no ferrosos que son delgados o tienen baja conductividad en el centro, y objetivos gruesos o de alta conductividad a la derecha.

Escala Horizontal
La escala horizontal muestra el patrón de discriminación presente, con píxeles iluminados que indican los objetivos aceptados y píxeles en blanco que indican los objetivos rechazados.

Cursor de Identificación del Objetivo
Cuando el detector detecta un objetivo, se mostrará un Cursor de Identificación del Objetivo para este objetivo si la señal de metal es lo suficientemente fuerte; pero el detector producirá una señal audible sólo para los objetivos aceptados en la escala horizontal y probablemente no producirá una señal audible para los objetos rechazados en la escala horizontal.

Identificación Digital del Objetivo
Proporciona un número de dos dígitos para identificar el objetivo con mayor precisión que el Cursor de Identificación del Objetivo. La Identificación del Objetivo puede variar ampliamente en función del tamaño y el grosor del objetivo, ya que las piezas de metal pequeñas y delgadas no pueden conducir la corriente eléctrica tan bien como las piezas de metal más gruesas. Además, los suelos mineralizados pueden causar errores en la Identificación del Objetivo, especialmente para los objetivos pequeños.

Nota:
La reacción de la mineralización del suelo puede eliminarse de forma más eficiente cuando el objetivo está centrado bajo la bobina de búsqueda y la bobina de búsqueda se barre plana y a una altura constante sobre el suelo. Después de que el detector detecta un objetivo, puede realizar la detección en este objetivo varias veces y descartar las lecturas incorrectas de Identificación del Objetivo obtenidas y tomar sólo las lecturas correctas de Identificación del Objetivo. Cuanto menor sea la profundidad de enterramiento indicada, más fuerte será la señal de metal detectada y más fiable será la lectura de Identificación del Objetivo.

Valor de la Categoría

Cuando la señal de metal detectada es lo suficientemente fuerte, aparecerá un cursor de identificación del objetivo en una cierta posición para indicar el tipo de metal probable (o categoría) del objeto metálico detectado. De acuerdo con la posición del cursor de identificación del objetivo, puede predecir el tipo de metal probable (o categoría) del objeto detectado refiriéndose a la Figura 8 y a la Leyenda de Identificación del Objetivo (ver Figura 7) por encima del cursor de identificación del objetivo. La Figura 8 es esencialmente similar a la Leyenda de Identificación del Objetivo, pero la información contenida en la Figura 8 se expresa con palabras y es mucho más detallada que la información contenida en la Leyenda de Identificación del Objetivo. Puede utilizar la Figura 8 junto con el cursor de identificación del objetivo como utiliza la Leyenda de Identificación del Objetivo.
Las monedas tendrán muy probablemente un valor similar con cada pasada con la bobina de búsqueda debido a su forma redonda. El oro y la plata pueden ser detectados en varios valores de categoría debido a sus cualidades metálicas. Los objetos de oro o plata más pequeños tendrán un valor diferente al de un objeto de oro o plata más grande. Los objetos de basura pueden emitir un valor diferente cada vez que la bobina de búsqueda pasa sobre ellos. El ángulo del detector también puede afectar a la identificación de un objeto. Si decide probar el detector pasando una moneda a través de la bobina de búsqueda, pásela con su lado plano paralelo a la bobina de búsqueda; esta posición es como encontrará la mayoría de las monedas enterradas.

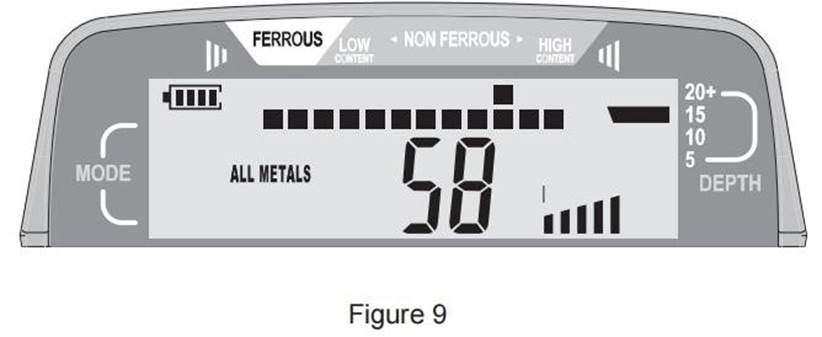

La Figura 9 muestra un ejemplo de pantalla que se muestra cuando el detector de metales detecta una moneda de 25 centavos de dólar estadounidense enterrada a unos 15 cm por debajo de la superficie del suelo.

DETECCIÓN DE OBJETOS METÁLICOS

DETECCIÓN DE OBJETOS METÁLICOS EN EL MODO DE TODOS LOS METALES
El Modo de Todos los Metales permite que el detector alcance la máxima profundidad de detección posible.
Pulse el botón ON/OFF (ENCENDIDO/APAGADO) para encender el detector de metales. Para seleccionar el Modo de Todos los Metales, pulse el botón "ALL-METAL/DISC" (TODOS LOS METALES/DISC) hasta que el símbolo "ALL METALS" (TODOS LOS METALES) aparezca en la pantalla.

1. Ajuste la Sensibilidad
   Sujete el detector por su asa. Levante y ajuste la bobina de búsqueda de manera que la bobina de búsqueda esté a unos 50 cm por encima y paralela al suelo. La sensibilidad del detector se ajusta mediante el botón "SENSITIVITY/MODE SELECTION" (SELECCIÓN DE SENSIBILIDAD/MODO), y el número de barras indicadoras de sensibilidad mostradas indica gráficamente la sensibilidad actual. Pulse el lado " + " o " - " del botón "SENSITIVITY/MODE SELECTION" (SELECCIÓN DE SENSIBILIDAD/MODO) hasta que se escuche un sonido débil del detector.
2. Realice el Ajuste de Balance de Tierra
   Para cancelar los minerales en el suelo, debe realizar el ajuste de balance de tierra antes de comenzar a escanear en el Modo de Todos los Metales en un sitio.

Utilice el siguiente procedimiento para realizar el ajuste de balance de tierra:

1. Sujete el detector y muévalo a un lugar donde no haya ningún objeto metálico en el suelo debajo de la bobina de búsqueda.
2. Levante y ajuste la bobina de búsqueda de manera que la bobina de búsqueda esté a unos 50 cm por encima y paralela al suelo.
3. Pulse el lado " + " o " - " del botón "GROUND BALANCE/CUSTOM SELECTION" (BALANCE DE TIERRA/SELECCIÓN PERSONALIZADA) una vez. El símbolo "GROUND BALANCE" (BALANCE DE TIERRA) aparece en la pantalla, y la configuración de balance de tierra (que está en el rango de -99 a +99) se muestra en la pantalla.
4. Baje la bobina de búsqueda a aproximadamente 5 cm a 8 cm por encima del suelo. Si el sonido del detector aumenta cuando la bobina de búsqueda se baja al suelo, levante la bobina de búsqueda a unos 50 cm por encima del suelo, y luego pulse el lado " - " del botón "GROUND BALANCE/CUSTOM SELECTION" (BALANCE DE TIERRA/SELECCIÓN PERSONALIZADA) para disminuir la configuración de balance de tierra. Si el sonido del detector disminuye cuando la bobina de búsqueda se baja al suelo, levante la bobina de búsqueda a unos 50 cm por encima del suelo, y luego pulse el lado " + " del botón "GROUND BALANCE/CUSTOM SELECTION" (BALANCE DE TIERRA/SELECCIÓN PERSONALIZADA) para aumentar la configuración de balance de tierra.
   Consejo: Mantener pulsado el lado " + " o " - " del botón "GROUND BALANCE/CUSTOM SELECTION" (BALANCE DE TIERRA/SELECCIÓN PERSONALIZADA) aumentará o disminuirá la configuración de balance de tierra rápidamente.
5. Repita el paso 4 hasta que el sonido del detector permanezca aproximadamente sin cambios cuando baje y levante la bobina de búsqueda. Ahora se completa el ajuste de balance de tierra.

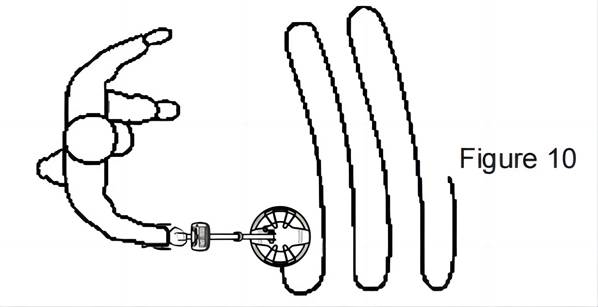

3. Comience a Escanear
   Después de haber completado el ajuste de sensibilidad y luego el ajuste de balance de tierra, puede comenzar a escanear en busca de objetos metálicos o objetivos. Durante el escaneo, mantenga la altura de la bobina de búsqueda aproximadamente entre 5 cm y 10 cm por encima y paralela al suelo en todo momento para obtener los mejores resultados de detección, camine lentamente mientras escanea lentamente la bobina de búsqueda en línea recta de lado a lado.
   Cuando el detector detecta un objeto metálico, aparecerá un cursor de ID de objetivo en una determinada posición para indicar el probable tipo de metal del objeto que se está detectando y una ID de objetivo digital, que es un número de dos dígitos, se mostrará en la pantalla si la fuerza de la señal de metal detectada excede el umbral de identificación del detector, y al mismo tiempo, y si el objetivo es aceptado por un píxel iluminado en la escala horizontal, el sonido del detector aumentará.
   Debido a que muchos factores (grado de oxidación del objeto metálico, impurezas metálicas en el suelo, contenido de humedad del suelo, tamaño y contenido de metal del objeto, profundidad, etc.) pueden afectar la indicación del cursor de ID de objetivo y la ID de objetivo digital, la indicación del cursor de ID de objetivo y la ID de objetivo digital no son precisas y son solo para referencia no crítica. No se garantiza que la indicación del cursor de ID de objetivo y la ID de objetivo digital sean correctas.
   Cuando la señal de metal detectada es lo suficientemente fuerte, la pantalla mostrará una barra indicadora de profundidad de objetivo, que se utilizará junto con la escala de profundidad para que pueda predecir la distancia entre el objeto detectado y la bobina de búsqueda. Debido a que muchos factores pueden afectar la indicación de la barra indicadora de profundidad de objetivo, la indicación de la barra indicadora de profundidad de objetivo no es precisa y no se garantiza que sea correcta. Es solo para referencia no crítica.
   Durante el escaneo, la bobina de búsqueda debe estar en movimiento. Si la bobina de búsqueda está quieta, el detector no puede detectar metal normalmente.

4. Señalar con Precisión un Objeto Metálico Detectado
   Después de detectar un objeto metálico, puede utilizar la función Pinpoint (Localización Precisa) para señalar con precisión este objeto. Señalar con precisión un objeto le permite recuperar rápidamente el suelo debido al orificio de excavación más pequeño posible.

Utilice el siguiente procedimiento para señalar con precisión un objetivo:

1. Mueva la bobina de búsqueda alrededor del objeto metálico detectado para determinar la ubicación aproximada de este objeto. Luego mueva la bobina de búsqueda a esta ubicación, y luego mantenga la bobina de búsqueda en esta ubicación y por encima del objeto detectado.
2. Pulse y mantenga pulsado el botón PINPOINT (LOCALIZACIÓN PRECISA). La pantalla muestra el símbolo "PINPOINT" (LOCALIZACIÓN PRECISA) y las 8 barras indicadoras de sensibilidad.
3. Suelte el botón PINPOINT (LOCALIZACIÓN PRECISA) y luego inmediatamente (dentro de 1 segundo después de soltar el botón) mantenga pulsado el botón de nuevo. El número de barras indicadoras de sensibilidad mostradas disminuye en 1, y el volumen del sonido del detector disminuye en consecuencia.
4. Mueva la bobina de búsqueda una pequeña distancia hacia la fuente de la señal de metal (el objeto detectado) de acuerdo con el volumen del sonido. El volumen del sonido del detector aumenta a medida que la bobina de búsqueda se acerca a la fuente de la señal de metal (el objeto detectado).
5. Repita los pasos 3 y 4 para acercarse al objetivo progresivamente. Y al final, el objetivo puede ser señalado con precisión.

Nota:
El detector sale del modo PINPOINT (LOCALIZACIÓN PRECISA) automáticamente unos 3 segundos después de soltar el botón PINPOINT (LOCALIZACIÓN PRECISA).

DETECCIÓN DE OBJETOS METÁLICOS EN UN MODO DE DISCRIMINACIÓN
Si desea detectar un tipo específico (o clase) de objetos metálicos mientras ignora en gran medida otros tipos de objetos metálicos durante el escaneo, debe seleccionar un Modo de Discriminación adecuado. Hay 5 Modos de Discriminación en total, son el modo JEWELRY (JOYERÍA), el modo COINS (MONEDAS), el modo DEBRIS (ESCOMBROS), el modo ORNAMENTS (ADORNOS) y el modo CUSTOM (PERSONALIZADO). Puede seleccionar cualquiera de estos modos para satisfacer su necesidad.
El detector tiene 12 píxeles o "muescas" de discriminación, que se muestran en la escala horizontal (consulte las Figuras 2 y 7). En cualquier Modo de Discriminación, el objetivo detectado que es aceptado por un píxel iluminado en la escala horizontal provocará un aumento en el sonido, y los objetivos que son rechazados por un píxel en blanco en la escala horizontal probablemente no causarán un aumento en el sonido.
Entre estos modos, el modo JEWELRY (JOYERÍA), el modo COINS (MONEDAS), el modo DEBRIS (ESCOMBROS), el modo ORNAMENTS (ADORNOS) están preestablecidos y no se pueden modificar, pero en el modo CUSTOM (PERSONALIZADO), puede modificar el patrón de discriminación actual libremente para crear un patrón de discriminación deseado para satisfacer mejor su necesidad.
Para seleccionar un Modo de Discriminación deseado, primero asegúrese de que el detector esté en un Modo de Discriminación. Si el detector está en el Modo de Todos los Metales ("ALL METALS" (TODOS LOS METALES) está en la pantalla), pulse el botón "ALL-METAL/DISC" (TODOS LOS METALES/DISC) hasta que el símbolo "DISCRIMINATE" (DISCRIMINAR) aparezca en la pantalla. Luego pulse el lado " + " o " - " del botón "SENSITIVITY/MODE SELECTION" (SELECCIÓN DE SENSIBILIDAD/MODO) para seleccionar entre los 5 Modos de Discriminación.
Cada vez que se selecciona un modo, la pantalla mostrará el indicador de modo correspondiente (consulte la Figura 2) para indicar el modo seleccionado actualmente.

Los cinco Modos de Discriminación se explican de la siguiente manera:

• Modo JEWELRY (JOYERÍA)
  Diseñado para encontrar joyas como anillos, relojes, pulseras y collares, mientras ignora la mayoría de la basura de hierro.
• Modo COINS (MONEDAS)
  El modo COINS (MONEDAS) está diseñado para encontrar monedas estadounidenses y monedas similares y eliminar elementos de basura comunes como hierro y papel de aluminio. Tenga en cuenta que las joyas de tamaño mediano pueden perderse con este patrón de discriminación y que algunos objetivos basura (como latas de aluminio) pueden detectarse y provocar un aumento en el sonido.
• Modo DEBRIS (ESCOMBROS)
  El modo DEBRIS (ESCOMBROS) está diseñado para detectar escombros mientras elimina (ignora) pequeñas piezas de hierro.
• Modo ORNAMENTS (ADORNOS)
  El modo ORNAMENTS (ADORNOS) está diseñado para detectar la mayoría de los tipos de adornos metálicos.

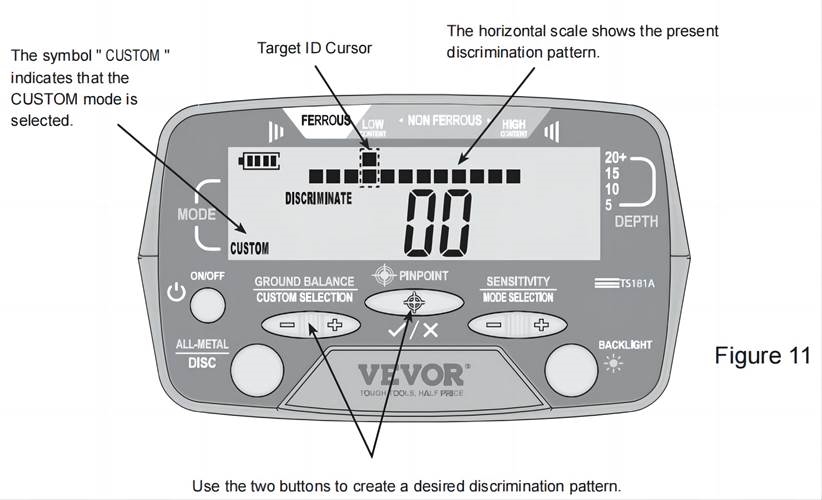

• Modo CUSTOM (PERSONALIZADO)
  El detector tiene 12 píxeles o "muescas" de discriminación, que se muestran en la escala horizontal. El modo CUSTOM (PERSONALIZADO) le permite modificar el patrón de discriminación actual libremente y crear un patrón de discriminación deseado. Para hacerlo, primero asegúrese de que el detector esté en el modo CUSTOM (PERSONALIZADO) y de que la bobina de búsqueda esté lejos de cualquier objeto metálico y fuente de inferencia. Luego pulse el lado " + " o " - " del botón "GROUND BALANCE/CUSTOM SELECTION" (BALANCE DE TIERRA/SELECCIÓN PERSONALIZADA) para mover el Cursor de ID de Objetivo hacia la derecha o hacia la izquierda hasta que esté en la posición deseada. Y luego pulse el botón " PINPOINT " (LOCALIZACIÓN PRECISA) para eliminar o activar el píxel ubicado en la escala horizontal, directamente debajo del Cursor de ID de Objetivo. (Consulte las Figuras 11 y 12).



Después de haber seleccionado un Modo de Discriminación deseado o creado un patrón de discriminación deseado en el modo CUSTOM (PERSONALIZADO), puede comenzar a escanear en busca de objetos metálicos u objetivos. El método de escaneo es el mismo que en el Modo de Todos los Metales.
Cuando el detector detecta un objeto metálico, aparecerá un cursor de ID de objetivo en una determinada posición para indicar el probable tipo de metal del objeto que se está detectando y una ID de objetivo digital, que es un número de dos dígitos, se mostrará en la pantalla si la fuerza de la señal de metal detectada excede el umbral de identificación del detector, y al mismo tiempo, y si el objetivo es aceptado por un píxel iluminado en la escala horizontal, el detector emitirá un(os) pitido(s).
Debido a que muchos factores (grado de oxidación del objeto metálico, impurezas metálicas en el suelo, contenido de humedad del suelo, tamaño y contenido de metal del objeto, profundidad, etc.) pueden afectar la indicación del cursor de ID de objetivo y la ID de objetivo digital, la indicación del cursor de ID de objetivo y la ID de objetivo digital no son precisas y son solo para referencia no crítica. No se garantiza que la indicación del cursor de ID de objetivo y la ID de objetivo digital sean correctas.
Cuando la señal de metal detectada es lo suficientemente fuerte, la pantalla mostrará una barra indicadora de profundidad de objetivo, que se utilizará junto con la escala de profundidad para que pueda predecir la distancia entre el objeto detectado y la bobina de búsqueda. La indicación de la barra indicadora de profundidad de objetivo no es precisa y no se garantiza que sea correcta. Es solo para referencia no crítica.
Durante el escaneo, la bobina de búsqueda debe estar en movimiento. Si la bobina de búsqueda está quieta, el detector no puede detectar metal normalmente.

FUNCIÓN DE ALARMA DE AUDIO DE 6 FRECUENCIAS

En cualquier Modo de Discriminación, el detector puede producir 6 tipos de tonos de alarma para diferentes tipos de objetos metálicos, que están destinados a ayudar al operador a identificar el probable tipo de metal del objeto detectado. Para un objeto detectado específico que es aceptado por un píxel iluminado en la escala horizontal, el detector producirá un tono específico.

USO DE LA LUZ DE FONDO

Cuando utilice el detector en un entorno oscuro, puede encender la luz de fondo para facilitar la operación. Para encender o apagar la luz de fondo, pulse brevemente este botón " BACKLIGHT " (LUZ DE FONDO) cuando el detector esté encendido.

CAMBIO DEL CANAL DE OPERACIÓN DEL DETECTOR

Cuando hay dos detectores de metales iguales operando en el mismo sitio, puede configurarlos en dos canales de operación diferentes para evitar la diafonía (interferencia) entre ellos.
Cuando el detector está encendido, se establece de forma predeterminada en el canal 0. Puede mantener pulsado el botón " BACKLIGHT " (LUZ DE FONDO) durante unos 2 segundos para cambiar el detector entre el canal 0 y el canal 1; la pantalla indicará brevemente el canal seleccionado actualmente.

USO DEL AURICULAR

El detector puede funcionar con el auricular (opcional). Para usar el auricular, simplemente inserte el enchufe del auricular en la toma de auriculares en la parte posterior de la caja de control, el altavoz en la caja de control se desactivará automáticamente.
Nota:
Por seguridad, no utilice auriculares (o audífonos) cerca del tráfico.
Para evitar la pérdida de audición, no utilice auriculares (o audífonos) si su uso le hace sentir incómodo.

SOLUCIÓN DE PROBLEMAS

REEMPLAZO DE LA BATERÍA

El indicador de nivel de batería en la pantalla indica el nivel actual de las baterías. Cuatro barras () indican que las baterías están llenas. Para evitar la disminución del rendimiento o un funcionamiento anormal, reemplace las baterías inmediatamente cuando el indicador de nivel de batería se convierta en "" (no hay ninguna barra en el indicador).
Para reemplazar las baterías, apague primero el detector. Luego, deslice hacia abajo la tapa de la batería, que se encuentra en la parte frontal de la caja de control (consulte la Figura 4), para quitar la tapa de la batería. Reemplace las baterías viejas con baterías nuevas del mismo tipo, asegúrese de que las conexiones de polaridad sean correctas (vea las indicaciones de polaridad en la parte inferior del compartimiento de la batería). Vuelva a instalar la tapa de la batería.

NOTA

• Apague el detector cuando no esté en uso.
• Si el detector funciona de manera anormal, una causa posible es que las baterías estén agotadas. Reemplace las baterías si es necesario.
• Proteja el enchufe del cable de la bobina de búsqueda de la humedad; de lo contrario, el detector puede perder su capacidad de detección. Seque el enchufe según sea necesario.
• La caja de control no es impermeable. Proteja la caja de control del agua y no use el detector bajo la lluvia.
• No coloque el detector en ningún entorno de alta temperatura.
• Manipule el detector con cuidado. No golpee, deje caer ni abuse del detector.
• No manipule el circuito del detector.

ADVERTENCIA

Cualquier detector de metales puede descubrir líneas eléctricas subterráneas, explosivos u otros elementos que, al ser golpeados, podrían causar lesiones personales. Cuando busque objetos metálicos, cumpla con las siguientes pautas:

• No busque en un área donde crea que puede haber una línea o tubería eléctrica subterránea enterrada.
• No golpee ninguna línea que se sepa o se sospeche que transporta energía eléctrica.
• No perturbe ninguna tubería, en particular si pudiera transportar gas o líquido inflamable.
• Tenga precaución razonable al cavar hacia cualquier objeto, particularmente en áreas donde no esté seguro de la condición subterránea.
• Por seguridad, no vaya a un campo minado o zona militar.
• Observe todas las leyes nacionales, estatales y locales mientras detecta.

ACCESORIOS

Manual: 1 pieza
Earphone: (Auriculares) 1 pieza
Handbag: (Bolso de mano) 1 pieza
Digging shovel: (Pala para excavar) 1 pieza
Earphone plug: (Enchufe para auriculares) 1 pieza
Battery: (Batería) 6 piezas
Coil protection cover: (Cubierta de protección de la bobina) 1 pieza

Technical Support and E-Warranty Certificate (Soporte Técnico y Certificado de Garantía Electrónica) www.vevor.com/support
