Kärcher BP 4.500 Garden, BP 5.000 Garden, BP 6.000 Garden, BP 7.000 Garden - Bomba de refuerzo para jardín Manual

Uso previsto

Observe los requisitos de la norma EN 1717 al conectar este producto a la red de agua potable y póngase en contacto con sus especialistas en saneamiento si tiene alguna pregunta.

Este dispositivo ha sido desarrollado para uso privado y no está diseñado para la carga impuesta por el uso comercial. El dispositivo está destinado principalmente para su uso en el jardín y proporciona una presión constante para el riego del jardín. Al conectar aspersores, se puede irrigar un máximo de las siguientes áreas:

• BP 4.500 Garden: 400 m²
• BP 5.000 Garden: 550 m²
• BP 6.000 Garden: 900 m²
• BP 7.000 Garden: 1000 m²

¡Riesgo de lesión!
Riesgo de lesiones por sustancias tóxicas.
¡No beba agua que haya sido bombeada por la bomba!

Fluidos de alimentación permitidos

• Agua procesada
• Agua de pozo
• Agua de manantial
• Agua de lluvia
• Agua de piscina con la dosis prevista de aditivos

La temperatura del líquido suministrado no debe exceder los 35°C.

Uso incorrecto

Nota
El fabricante no acepta ninguna responsabilidad por los posibles daños causados por un uso indebido o un funcionamiento incorrecto.

Niveles de peligro

• Indicación de una amenaza inminente de peligro que provocará lesiones graves o incluso la muerte.

• Indicación de una situación potencialmente peligrosa que puede provocar lesiones graves o incluso la muerte.

• Indicación de una situación potencialmente peligrosa que puede provocar lesiones leves.

ATENCIÓN

• Indicación de una situación potencialmente peligrosa que puede provocar daños materiales.

Accesorios y repuestos

Utilice únicamente accesorios originales y repuestos originales. Garantizan que el aparato funcione sin fallos y de forma segura.

Puede encontrar información sobre accesorios y repuestos en www.kaercher.com.

Alcance de la entrega

El alcance de la entrega del aparato se muestra en el embalaje. Compruebe que el contenido esté completo al desembalar. Si faltan accesorios o en caso de daños de envío, notifique a su distribuidor.

Descripción del dispositivo

La cantidad máxima de equipo se describe en estas instrucciones de funcionamiento. Dependiendo del modelo utilizado, existen diferencias en el alcance de la entrega (ver embalaje).

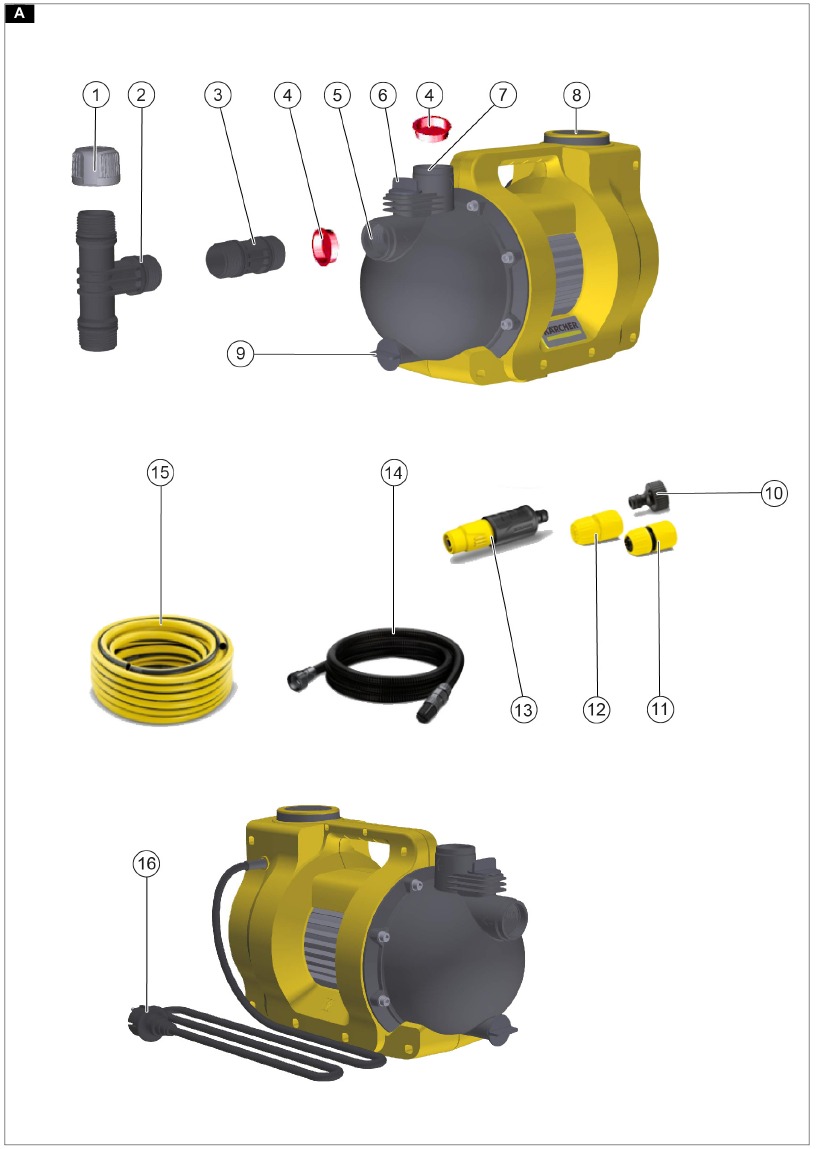

Ilustración A

1. Tapa, adaptador de conexión de 2 vías
2. Adaptador de conexión de 2 vías para bombas G 1 (no incluido con BP 4.500 Garden)
3. Adaptador de conexión para bombas G 1 (incluido dos veces con BP 4.500 Garden)
4. Tapón de sellado
5. Conexión G 1 (33,3 mm) línea de succión (entrada)
6. Boquilla de llenado con tapa
7. Conexión G 1 (33,3 mm) línea de presión (salida)
8. Interruptor de encendido/apagado "ON/OFF" (Encendido/Apagado)
9. Válvula de drenaje de agua
10. **Conexión de grifo G 1
11. **Acoplamiento con Aqua Stop
12. **Acoplamiento
13. **Jeringa
14. *Juego de manguera de succión incl. 3,5 m listo para conectar, manguera espiral a prueba de vacío con filtro de succión y tope antirretorno
15. **Manguera de jardín 1/2' 20 m
16. Cable de alimentación con enchufe

* Sólo accesorios incluidos con Set y Set Plus.

** Sólo accesorios incluidos con Set Plus.

Puesta en marcha

Recomendamos utilizar únicamente mangueras de succión, componentes de filtro y conexiones de manguera originales de Kärcher. El uso de componentes de otros fabricantes puede provocar fallos de funcionamiento al aspirar el fluido de alimentación, especialmente al utilizar sistemas de conexión de bayoneta.

Antes de la puesta en marcha inicial
Preparación

• Retire el tapón de sellado.
• Atornille el adaptador de conexión en la conexión de succión de la bomba (entrada). Apriete manualmente.
• Conecte una manguera de succión hermética al vacío

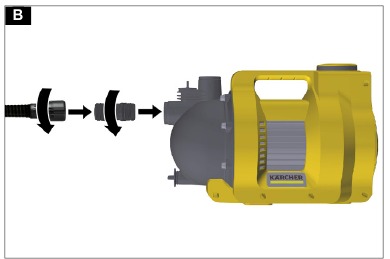

  Ilustración B


Nota

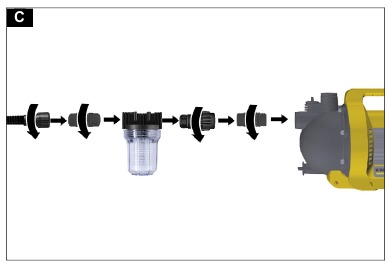

Si el agua está sucia, recomendamos instalar un prefiltro (ver Accesorios especiales) entre la válvula de retención y la manguera de succión.
Ilustración C

Nota
Para acortar el tiempo de re-succión, utilice una manguera de succión con tope antirretorno. Esto evita que la manguera de succión se vacíe después de su uso (ver Accesorios especiales).

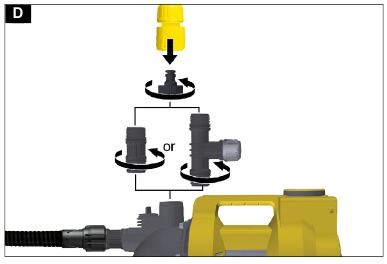

• Atornille el adaptador de conexión en la conexión de presión de la bomba (salida). Apriete manualmente.
  Ilustración D

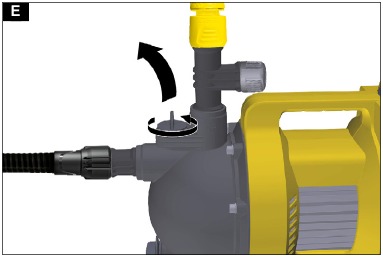

• Abra la tapa de la boquilla de llenado.
  Ilustración E

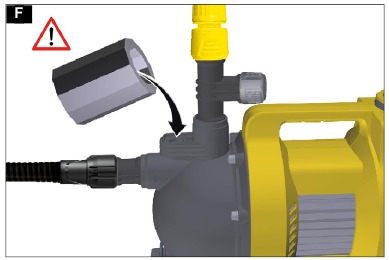

• Llene la bomba con agua hasta que se desborde.
  Ilustración F


Funcionamiento

1. Enchufe el enchufe de red en una toma de corriente.
2. Encienda el dispositivo con el interruptor ON/OFF (Encendido/Apagado).
3. Para acortar el tiempo de succión, levante la manguera de presión aprox. 1 m.
   Ilustración I

4. Espere hasta que la bomba succione y suministre simultáneamente.

Peligro debido al funcionamiento en seco
El funcionamiento en seco daña la bomba.
¡No deje que la bomba funcione en seco!

5. No deje la bomba desatendida durante el funcionamiento.

ATENCIÓN
Riesgo de lesión. ¡El sistema está presurizado!
Riesgo de lesión.
(para la presión, consulte el capítulo "Datos técnicos")

Finalización del funcionamiento

1. Apague el dispositivo en el interruptor ON/OFF (Encendido/Apagado).
2. Saque el enchufe de red de la toma de corriente.

Cuidado y mantenimiento

Peligro de descarga eléctrica.
Siempre apague el dispositivo y desconecte el enchufe de red antes de trabajar en el dispositivo.

El dispositivo no requiere mantenimiento.

Enjuague

Nota
Enjuague la bomba con agua limpia después de cada uso cuando bombee agua con aditivos.

Transporte

Riesgo de lesión
Riesgo de lesión por la caída del dispositivo.
Al transportar el dispositivo, observe el peso del dispositivo (consulte el capítulo Especificaciones) y asegúrelo en consecuencia cuando lo transporte en vehículos.

Transporte manual

1. Enrolle el cable.
2. Levante y transporte el dispositivo por el asa de transporte.

Transporte en vehículos

1. Asegure el dispositivo para que no se deslice ni se vuelque.

Riesgo de lesión
Riesgo de lesión por la caída del dispositivo.
Al transportar el dispositivo, observe el peso del dispositivo (consulte los datos técnicos) y asegúrelo en consecuencia cuando lo transporte en vehículos.

Almacenamiento

No observar el peso
Riesgo de lesión y daño
Tenga en cuenta el peso del dispositivo durante el almacenamiento.

1. Guarde el dispositivo en un lugar protegido contra las heladas.

Almacenamiento del dispositivo

1. Despresurice el dispositivo abriendo la extracción de agua conectada al lado de presión (por ejemplo, abriendo el rociador de jardín).
2. Vacíe las mangueras.
3. Retire la línea de succión y la línea de presión.

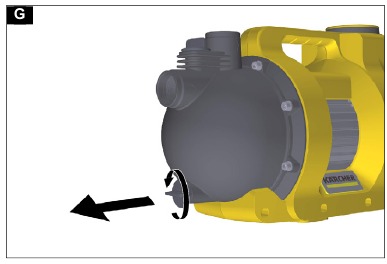

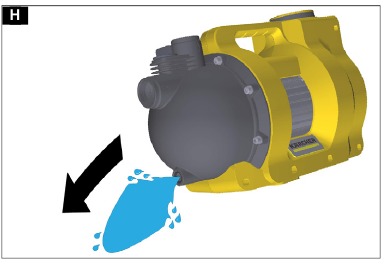

4. Drene la bomba a través de la válvula de drenaje de agua.

   Illustration H

5. Guarde el dispositivo en un lugar protegido contra las heladas.

Accesorios especiales

Encontrará los posibles accesorios especiales en la última página de estas instrucciones de uso.

Guía de solución de problemas

Las averías a menudo tienen causas simples que usted mismo puede solucionar utilizando la siguiente descripción general. En caso de duda, o en el caso de averías no mencionadas aquí, póngase en contacto con su Servicio de Atención al Cliente autorizado.

Especificaciones

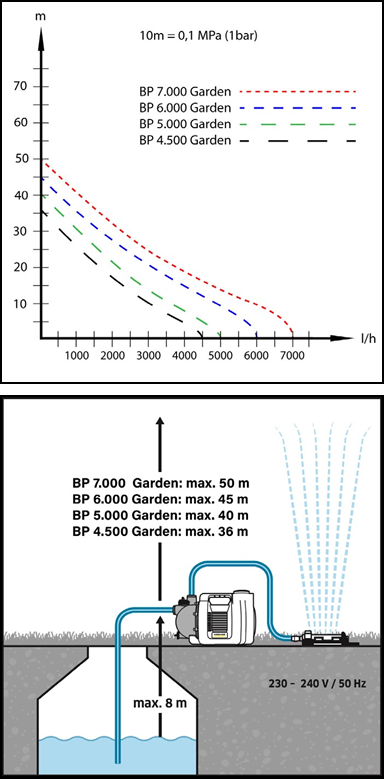

Curvas características

Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tel.: +49 7195 14-0
Fax: +49 7195 14-2212
Winnenden, 2021/06/01
