Manual de la bomba Kärcher BP 2 Cistern
Uso adecuado
Este aparato ha sido diseñado para su uso en hogares privados y no está destinado a uso comercial. El fabricante no se hace responsable de los daños que puedan producirse por un uso inadecuado o por operaciones incorrectas.
El aparato está destinado principalmente al suministro de agua limpia (sin gases disueltos) procedente de cisternas, pozos o depósitos de agua que puedan alimentarse a sistemas de riego o al agua de servicio de una casa (descarga de inodoros, lavadora, etc.).
El aparato no está diseñado para ser utilizado para la recirculación en piscinas, estanques de jardín y fuentes.
¡El agua que se ha suministrado con este aparato no es agua potable!
Fluidos aprobados
- Agua con un nivel de contaminación de hasta un tamaño de grano de 1,5 mm
- Lejía de lavado
No deben transportarse con la bomba sustancias cáusticas, ligeramente inflamables y otras sustancias explosivas como gasolina, petróleo, nitrógeno diluido, grasas, aceites, agua salada y aguas residuales de inodoros, así como agua fangosa que tenga una capacidad de flujo más lenta que el agua. La temperatura de los fluidos transportados no debe superar los 35 °C. El aparato no es adecuado para el funcionamiento continuo de la bomba ni como instalaciones fijas (como un dispositivo de elevación, bomba de fuente).
Niveles de peligro o riesgo
Peligro inmediato que puede causar lesiones graves o incluso la muerte.
Posible situación peligrosa que podría provocar lesiones graves o incluso la muerte.
Indicador de una situación posiblemente peligrosa, que puede provocar lesiones leves.
ATENCIÓN
Indicador de una situación posiblemente peligrosa, que puede provocar daños materiales.
Funcionamiento

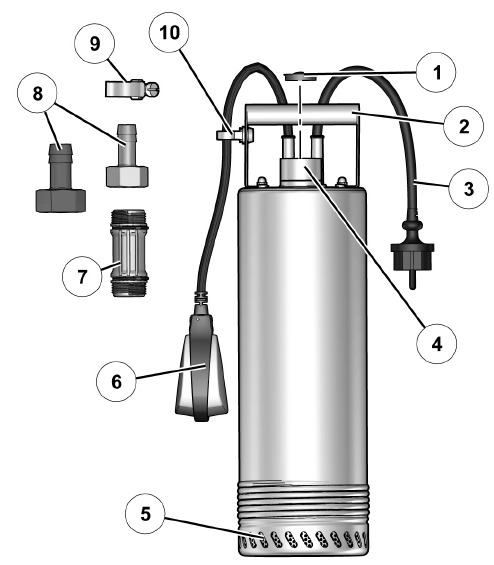

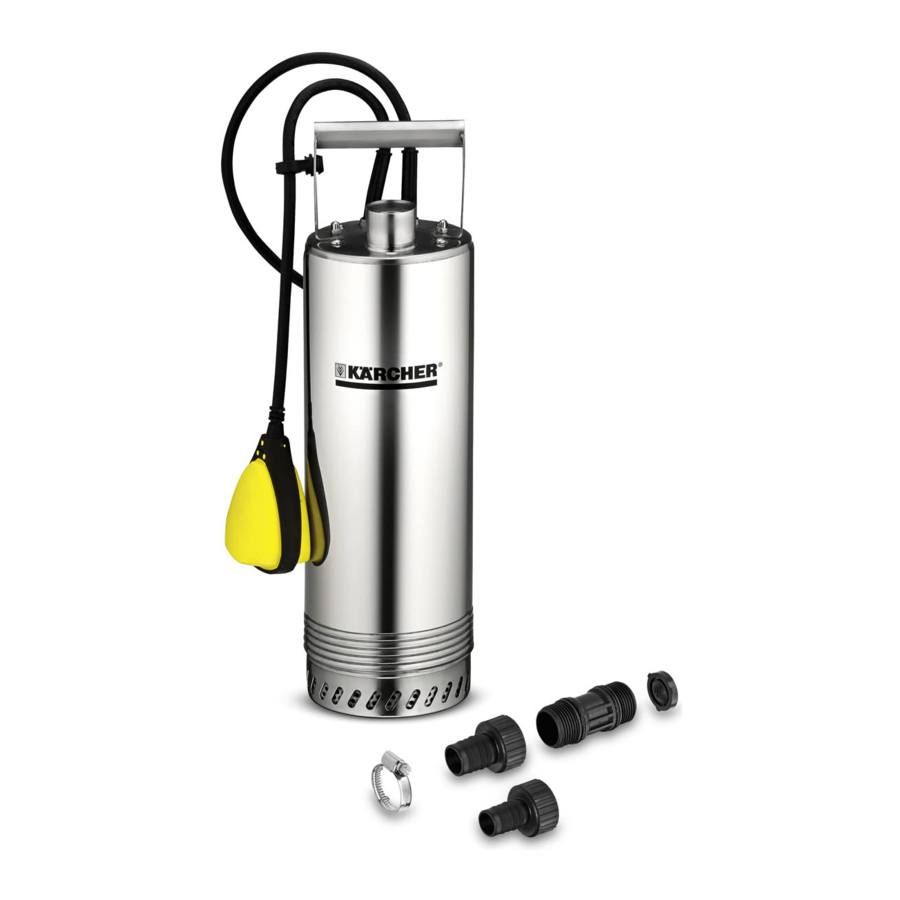

Descripción del aparato
- Válvula de retención (premontada)
- Asa
- Cable de alimentación con enchufe
- Conexión G1 (33,3) rosca interna
- Rejilla de aspiración/prefiltro
- Interruptor de flotador
- Adaptador de conexión para bombas G1
- Piezas de conexión de manguera de 1" y 3/4"
- Abrazadera de manguera
- Soporte interruptor de flotador
Preparación del aparato
Riesgo de lesiones o daños debido a la caída del aparato. Antes de cada operación, coloque el aparato sobre una superficie nivelada y asegúrelo para que no se mueva.
Ilustración
Conecte la manguera de jardín o el tubo de elevación:

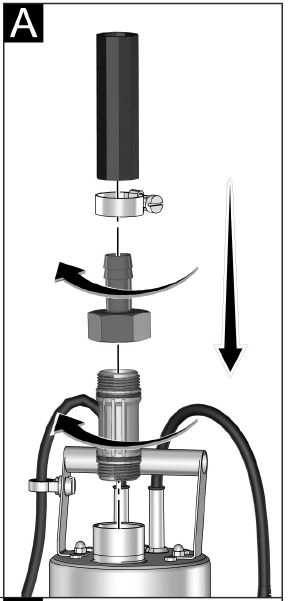

→ Cuando utilice una manguera de jardín, atornille el adaptador de conexión en la pieza de conexión.
No se requiere sellado adicional.
→ Atornille una pieza de conexión de manguera adecuada en el adaptador de conexión.
→ Fije el extremo de la manguera a la pieza de conexión de la manguera y asegúrela mediante una abrazadera de manguera.
Apriete la abrazadera de la manguera con un trinquete (aprox. 5 Nm).
Ilustración
→ Empuje el soporte del interruptor de flotador en el orificio del asa hasta que encaje en su lugar.
Ilustración

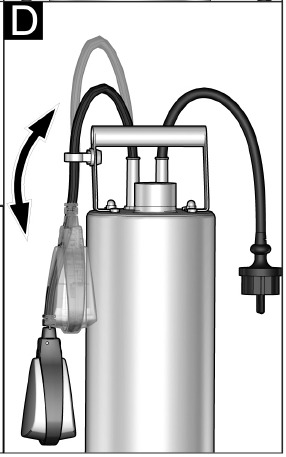

→ Ajuste el interruptor de flotador.
El interruptor de flotador se puede ajustar para modificar la altura de encendido y apagado. Reducir la distancia entre el interruptor de flotador y el soporte resulta en un nivel de encendido más alto y un nivel de apagado más bajo.
Deje suficiente espacio para que el interruptor de flotador se mueva libremente.
→ Fije la cuerda de sujeción (no incluida en el volumen de suministro) al asa.
→ Baje la bomba con la cuerda de sujeción al fluido que se va a suministrar.
→ Asegure la cuerda de sujeción.
Ilustración
La profundidad de inmersión máxima (h1) describe la profundidad del agua en la que aún se puede instalar la bomba. Por lo general, no es necesario bajar la bomba a la profundidad de inmersión máxima.
La altura de entrega (h2) describe la diferencia de altura entre el nivel del agua y la salida de agua al final de la manguera de entrega. Se debe observar la altura de entrega máxima para que la bomba pueda entregar. Esto debe observarse en toda la trayectoria de la bomba, ya que la altura de entrega aumentará con la caída del nivel del agua (debido al bombeo).
Funcionamiento
El nivel del fluido debe ser de al menos 5 cm para que la bomba aspire de forma independiente.
→ Inserte el enchufe en la toma de corriente.
El funcionamiento en seco daña la bomba.
→ No deje la bomba desatendida durante el funcionamiento.
→ Alternativamente, utilice una protección contra funcionamiento en seco o un interruptor de presión electrónico con protección contra funcionamiento en seco (consulte los accesorios opcionales).
Finalizar el funcionamiento
→ Desconecte el enchufe de la toma de corriente.
Limpieza
Riesgo de descarga eléctrica. Apague el aparato y desenchufe el enchufe de la red eléctrica antes de realizar cualquier trabajo de cuidado y mantenimiento.
Nota:
La suciedad puede depositarse y provocar fallos de funcionamiento.
Enjuague la bomba con agua limpia a intervalos regulares.
→ Desconecte el enchufe de la toma de corriente.
→ Limpie la rejilla de aspiración con un cepillo adecuado y enjuague con agua limpia.
Ilustración
→ Desenrosque el adaptador de conexión de la pieza de conexión.
→ Retire la válvula de retención.
→ Atornille el adaptador de conexión en la pieza de conexión.
→ Conecte la manguera de jardín al sistema de tuberías y al adaptador de la bomba.
→ Enjuague la bomba con agua limpia.
→ Instale la válvula antirretorno.
Asegúrese de la correcta colocación de la válvula de retención. El etiquetado "Up" ("Arriba") debe apuntar hacia arriba.
Mantenimiento
El aparato no requiere mantenimiento.
Transporte
Para evitar accidentes o lesiones, tenga en cuenta el peso del aparato durante el transporte.
Cuando se transporte en vehículos
→ Asegure el aparato contra desplazamientos y vuelcos.
Almacenamiento
Para evitar accidentes o lesiones, tenga en cuenta el peso del aparato al seleccionar un lugar de almacenamiento.
→ Guarde el aparato en posición horizontal y asegúrelo para que no se mueva.
ATENCIÓN
Si el aparato no se drena por completo, puede ser destruido por las heladas.
→ Drene completamente el aparato antes de guardarlo.
→Guarde el aparato en un área libre de heladas.

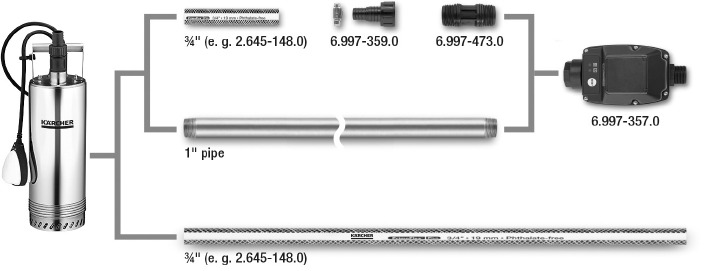

Accesorios especiales
| 2.645-148.0 | Manguera PrimoFlex plus 3/4" - 25m | Manguera de jardín de 3/4" sin ftalatos para conectar la bomba de presión sumergible con el equipo de aplicación. También disponible en otras longitudes y calidades. |
| 6.997-359.0 | Pieza de conexión de bomba con válvula de retención, pequeña | Conexión resistente al vacío de las mangueras a la bomba. Para bombas con rosca de conexión G1 (33,3 mm) y mangueras de 3/4" y 1", incluye tuerca de unión, abrazadera de manguera, empaquetadura plana y válvula de retención. |
| 6.997-473.0 | Adaptador de conexión para bombas G1 | Para conectar bombas a la rosca interior de las conexiones de agua. |
| 6.997-355.0 | Protección contra funcionamiento en seco | Si no fluye más agua a través de la bomba, el fusible de funcionamiento en seco protegerá la bomba de daños y la apagará automáticamente. Con conexión roscada G1" (33,3 mm). |
| 6.997-357.0 | Interruptor de presión electrónico con fusible de funcionamiento en seco | Perfecto para convertir una bomba de presión sumergible en un sistema de suministro de agua doméstico. Con la demanda de agua, la bomba se enciende y apaga automáticamente. Si no fluye agua a través de la bomba, la protección contra funcionamiento en seco protege la bomba contra daños y la apaga automáticamente. Con rosca de conexión G1 (33,3 mm). |
Resolución de problemas
Para evitar riesgos, todas las reparaciones y el reemplazo de piezas de repuesto solo pueden ser realizados por personal de servicio al cliente autorizado.
Primero, desconecte el enchufe de la red eléctrica antes de realizar cualquier tarea en la máquina.
| Fallo | Causa | Solución |
La bomba funciona pero no transporta | Aire en la bomba | Enchufe/desenchufe el enchufe de la red eléctrica de la bomba varias veces hasta que el fluido sea succionado |
| Área de succión bloqueada | Desconecte el enchufe de la red eléctrica y limpie el área de succión | |
| Nivel de agua por debajo del nivel mínimo de agua | Sumerja la bomba más profundamente en el líquido, si es posible. | |
La bomba no funcionaoLa bomba se detiene repentinamente durante las operaciones | Suministro de energía interrumpido | Compruebe los fusibles y las conexiones eléctricas |
| El interruptor de protección térmica en el motor ha apagado la bomba porque se sobrecalentó. | Desconecte el enchufe de la red eléctrica, deje que la bomba se enfríe, limpie el área de succión, evite el funcionamiento en seco | |
| Las partículas de suciedad se han atascado en el área de succión | Desconecte el enchufe de la red eléctrica y limpie el área de succión | |
La capacidad de bombeo está disminuyendo | Área de succión bloqueada | Desconecte el enchufe de la red eléctrica y limpie el área de succión |
Capacidad de bombeo demasiado baja | La capacidad de bombeo depende de la altura de flujo, el diámetro de la manguera y la longitud de la manguera. | Mantenga la altura de flujo máxima, consulte los datos técnicos. Si es necesario, seleccione un diámetro de manguera o una longitud de manguera diferente. |
Nuestra sucursal de Kärcher estará encantada de ayudarle en caso de preguntas o fallos.
Especificaciones
| BP 2 | ||
| Voltaje | V | 230 |
| Tipo de corriente | Hz | 50 |
| Potencia Pnom | W | 800 |
| Caudal máximo | l/h | 5700 |
| Presión máxima | bar | 3,2 |
| Altura de flujo máxima | m | 32 |
| Profundidad de inmersión máxima | m | 7 |
| Tamaño máximo de grano de las partículas de suciedad que se pueden transportar | mm | 1,5 |
| Contenido máximo de sólidos en el agua | kg/m3 | 1,0 |
Motivo de la excepción según el reglamento (UE)
2019/1781 Anexo I Sección 2 (12): (j)
¡Sujeto a modificaciones técnicas!
El posible volumen de alimentación es aún mayor:
- cuanto menores sean las alturas de flujo
- cuanto mayor sea el diámetro de las mangueras utilizadas,
- cuanto más cortas sean las mangueras utilizadas
- cuanto menor sea la pérdida de presión causada por los accesorios conectados
