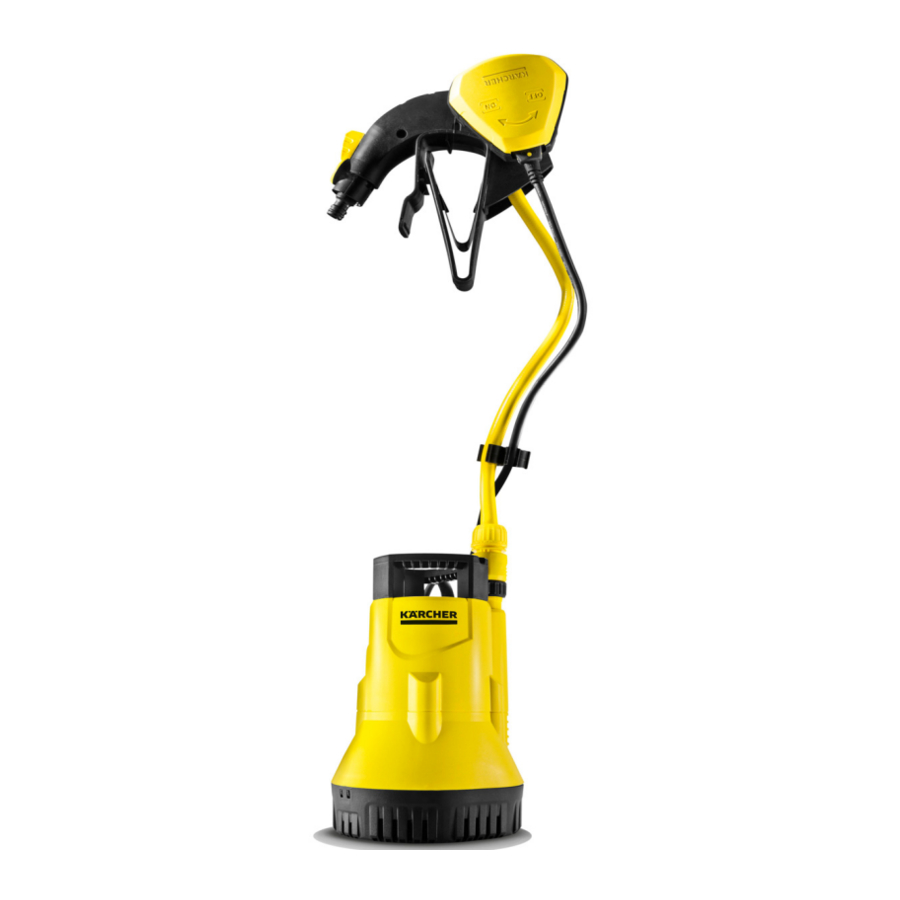

Kärcher BP 1 Barrel - Manual de la bomba

Uso adecuado

Este aparato ha sido diseñado para su uso en hogares privados y no está destinado a uso comercial. El fabricante no se responsabiliza de los daños que puedan producirse debido a un uso inadecuado o a operaciones incorrectas.

El aparato está destinado principalmente a extraer agua de lluvia de los contenedores de recogida.

Fluidos aprobados

• Agua con impurezas de hasta un tamaño máximo de grano de 1 mm
• Agua de piscina (siempre que la dosificación de aditivos sea la adecuada)
• Lejía de lavado

Funcionamiento

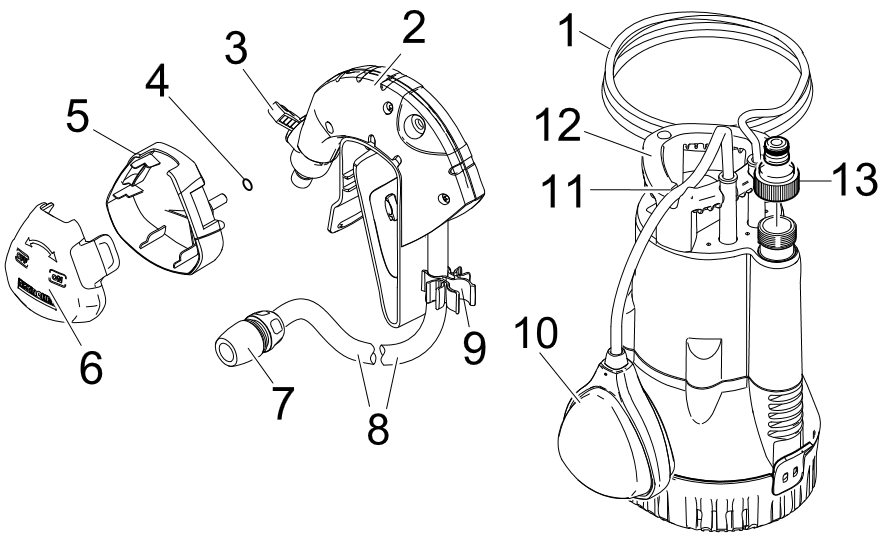

Descripción del aparato

1. Cable de alimentación con enchufe
2. Soporte para el borde del tambor
3. Válvula de bloqueo
4. Junta tórica
5. Carcasa para el interruptor de nivel
6. Tapa de la carcasa para el interruptor de nivel
7. Acoplamiento de manguera
8. Manguera de presión
9. Abrazadera de manguera
10. Sensor de nivel
11. Accesorio del interruptor de nivel
12. Asa de transporte
13. Conexión de manguera G³/₄ (24,4 mm) para el acoplamiento de la manguera

Antes de la puesta en marcha

→Atornille la conexión de la manguera a la bomba

→ Conecte la conexión de la manguera al acoplamiento de la manguera del soporte del borde del tambor.

Funcionamiento

¡Riesgo de peligro mortal por descarga eléctrica! No toque el fluido de alimentación ni la cuerda sujeta al asa de transporte durante el funcionamiento.

AVISO
El nivel de líquido debe ser de al menos 3 cm para que la bomba aspire los líquidos de forma independiente.

Si se cumplen los requisitos previos para el funcionamiento de la bomba (nivel de agua, posición / interruptor de nivel), la bomba arrancará inmediatamente después de enchufar el enchufe de red.

Funcionamiento cómodo

Para que la bomba funcione independientemente del nivel de agua, el interruptor de nivel debe montarse dentro de la carcasa.
Ilustración

→Atornille la cubeta de la carcasa y la junta tórica al soporte del borde del tambor.

→Coloque el interruptor de nivel en la cubeta de la carcasa.

→Presione la tapa de la carcasa hacia abajo sobre la cubeta de la carcasa hasta que encaje.
Ilustración

→Deslice el soporte del borde del tambor sobre el borde del contenedor hasta que quede bien asentado.
Ilustración

→ Coloque la bomba sobre una superficie estable en el líquido que se va a transportar. Sumérjala utilizando una cuerda atada al asa o cuélguela en el contenedor por la manguera. El área de succión no debe estar bloqueada total o parcialmente por las impurezas.
Ilustración

→ Cierre la llave de bloqueo (flecha horizontal).

→ Inserte el enchufe de red en la toma de corriente.

→ Gire la carcasa con el interruptor de nivel en la dirección de la flecha "ON" (ENCENDIDO).

→ La bomba se encenderá.

→ Abra la llave de bloqueo para extraer agua (flecha vertical).

Funcionamiento automático

En el modo automático, el interruptor de nivel controla automáticamente las operaciones de bombeo. La bomba se enciende o se apaga cuando el nivel de líquido alcanza la altura que se ha establecido.

Asegúrese de que el sensor de nivel no esté obstruido de ninguna manera.
Ilustración

→ En el funcionamiento automático, ajuste la altura de conmutación necesaria sujetando el cable del interruptor de nivel en el tope.

→ Abra la llave de bloqueo para extraer agua (flecha vertical).

→ Inserte el enchufe de red en la toma de corriente.

Funcionamiento manual

En el funcionamiento manual, la bomba permanece encendida continuamente.
Ilustración

→ En el modo de funcionamiento manual, alinee el sensor de nivel hacia arriba (cable apuntando hacia abajo). Consejo: Empuje el cable del sensor de nivel como un lazo a través del asa.

→ Abra la llave de bloqueo para extraer agua (flecha vertical).

→ Inserte el enchufe de red en la toma de corriente.

AVISO
El funcionamiento en seco provoca un mayor desgaste; no deje la bomba desatendida durante el funcionamiento manual. Apague la bomba en los 3 minutos siguientes al funcionamiento en seco.

Finalizar el funcionamiento

AVISO
La suciedad puede depositarse y provocar fallos de funcionamiento.

→ Aclare la bomba con agua limpia después de usarla. Esto se aplica especialmente después de bombear agua clorada u otros líquidos que dejan residuos.

→ Gire la carcasa con el interruptor de nivel en la dirección de la flecha "OFF" (APAGADO). La bomba se apagará.

→ Desconecte el enchufe principal de la toma de corriente.

Mantenimiento

→ La bomba no necesita mantenimiento.

Transporte

Para evitar accidentes o lesiones, tenga en cuenta el peso del aparato durante el transporte (véanse las especificaciones).

→ Levante y transporte la bomba por el asa de transporte.

→ Si desea transportar el aparato en un vehículo, asegúrelo para que no se deslice.

Almacenamiento

Para evitar accidentes o lesiones, tenga en cuenta el peso del aparato al seleccionar un lugar de almacenamiento para el mismo (véanse las especificaciones).

Almacenamiento del aparato
Ilustración

→Incline el soporte del borde del tambor hacia delante y extráigalo hacia la parte superior.

→Vacíe completamente la bomba y deje que se seque.

→Guarde el aparato en una zona libre de heladas.

Accesorios especiales

Resolución de problemas

Para evitar riesgos, todas las reparaciones y la sustitución de piezas de repuesto sólo pueden ser realizadas por personal de servicio al cliente autorizado.
Primero, desenchufe el enchufe de la red antes de realizar cualquier tarea en la máquina.

Nuestra sucursal de Kärcher estará encantada de ayudarle en caso de preguntas o fallos.

Especificaciones

Motivo de la excepción según el reglamento (UE)
2019/1781 Anexo I Sección 2 (12): (j)
¡Sujeto a modificaciones técnicas!

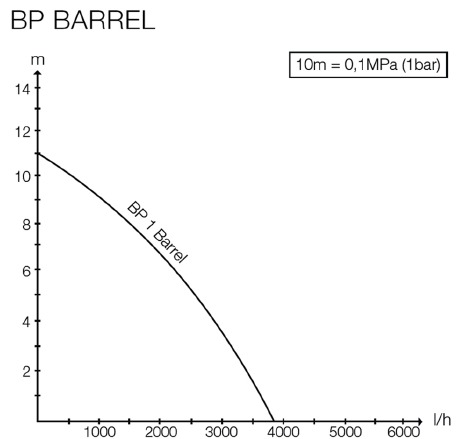

El caudal de entrega posible es incluso mayor:

• cuanto mayor sea el diámetro de las mangueras utilizadas.
• cuanto más cortas sean las mangueras utilizadas.
• cuanto menor sea la pérdida de presión causada por los accesorios conectados.
