Manual de Maytronics Dolphin M600

ESPECIFICACIONES

Protección del motor: IP 68
Profundidad mínima: 0.80m / 2.64ft
Profundidad máxima: 5m / 16.4ft
Fuente de alimentación digital
Entrada: 100-240V / 50-60Hz 2A
Salida: <30 VDC IP 54

ADVERTENCIAS Y PRECAUCIONES

INSTRUCCIONES IMPORTANTES DE SEGURIDAD
LEA Y SIGA TODAS LAS INSTRUCCIONES

Por favor, respete estrictamente las siguientes ADVERTENCIAS:

Saque el Robot Limpiafondos de la piscina antes de permitir que la gente entre en la piscina.

Al examinar el Robot Limpiafondos, desconecte la fuente de alimentación principal.

Asegúrese de que los niños no intenten acceder al Robot Limpiafondos mientras está en funcionamiento.

Mantenga el Robot Limpiafondos fuera del alcance de los niños o personas con capacidades físicas, sensoriales o mentales reducidas, o falta de experiencia y conocimiento, a menos que se les haya dado supervisión o instrucción.

Solo se debe utilizar un cable de alimentación original, en todo momento. Debe ser reemplazado por un técnico certificado de Robot Limpiafondos, en caso de necesidad para evitar peligros.

La unidad debe conectarse únicamente a un circuito de alimentación que esté protegido por un interruptor de circuito por falla a tierra (GFCI). Este GFCI debe probarse de forma rutinaria. Para probar el GFCI, presione el botón "test" (probar). El GFCI debe interrumpir la energía. Presione el botón "reset" (restablecer). Se debe restaurar la energía. Si el GFCI no funciona de esta manera, el GFCI está defectuoso. Si el GFCI interrumpe la energía a la unidad de alimentación sin presionar el botón de prueba, puede estar fluyendo una corriente de tierra, lo que indica la posibilidad de una descarga eléctrica. No utilice la unidad de alimentación. Desconecte la unidad de alimentación y póngase en contacto con el fabricante para obtener ayuda.

Para reducir el riesgo de descarga eléctrica, reemplace el cable dañado inmediatamente. No utilice un cable de extensión para conectar la unidad al suministro eléctrico; proporcione una toma de corriente ubicada correctamente.

Asegúrese de que se implementen las siguientes PRECAUCIONES:

El operador debe mantener las manos alejadas del mecanismo de la correa de transmisión.

Coloque el Caddy y la fuente de alimentación a una distancia mínima de 3.5m/12ft del borde de la piscina durante el funcionamiento.

Para una protección continua contra posibles descargas eléctricas, la unidad de alimentación debe colocarse al menos a 11cm/4in por encima del suelo.

Al levantar el Robot Limpiafondos, tenga cuidado para evitar lesiones de espalda.

No entierre el cable; coloque el cable de forma que se minimice el mal uso por parte de cortacéspedes, recortadores de setos y otros equipos.

Este robot está diseñado para usarse con piscinas instaladas permanentemente. No lo use con piscinas almacenables. Una piscina instalada permanentemente se construye en o sobre el suelo o en un edificio de tal manera que no se pueda desmontar fácilmente para su almacenamiento y volver a montar a su integridad original.

Condiciones del agua

Utilice el Robot Limpiafondos en las siguientes condiciones de agua:

Importante: Configuración de la Wi-Fi®

Para ayudarle con consejos, actualizaciones de productos y comunicación con el equipo de soporte de Dolphin, debe estar conectado a la Wi-Fi®.
Asegúrese de tener lo siguiente:

1. Su red Wi-Fi® doméstica cubre el área de la piscina.
2. Su enrutador Wi-Fi® tiene una intensidad de señal suficiente cerca de la ubicación de la fuente de alimentación.
3. Asegúrese de que su dispositivo inteligente (teléfono o tableta) tenga conectividad Wi-Fi®.
   En caso de que tenga una intensidad de señal débil, utilice un extensor de Wi-Fi®.
   Nota: La fuente de alimentación del robot solo admite la frecuencia Wi-Fi® de 2.4GHz.

PIEZAS DEL ROBOT LIMPIAFONDOS

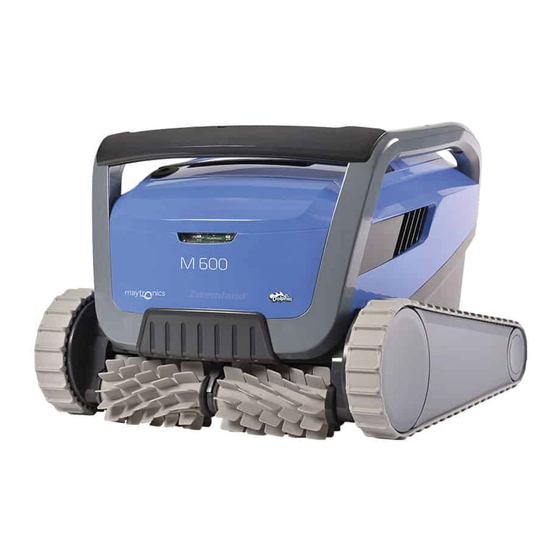

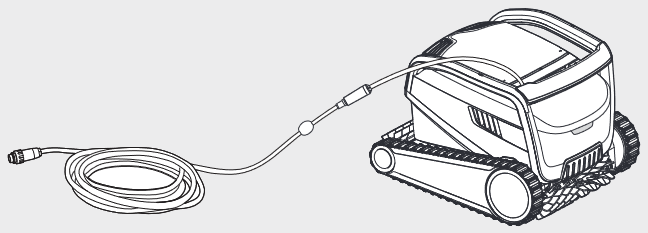

Robot Limpiafondos

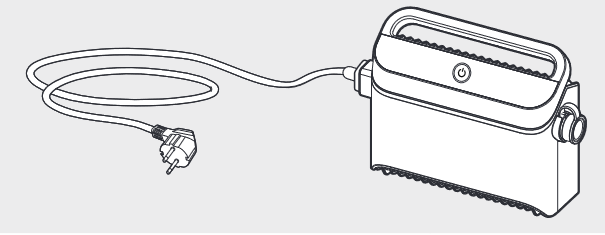

Fuente de alimentación

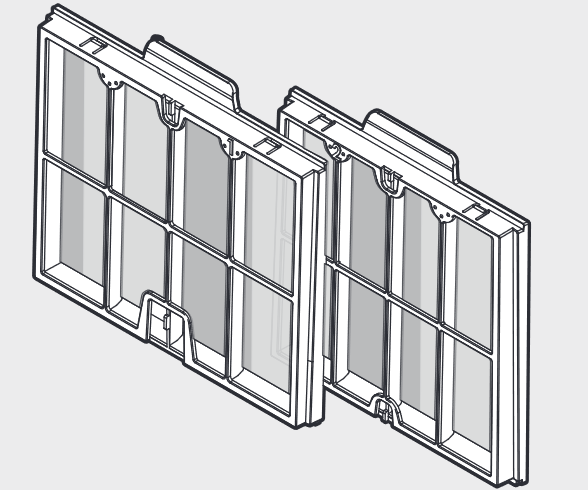

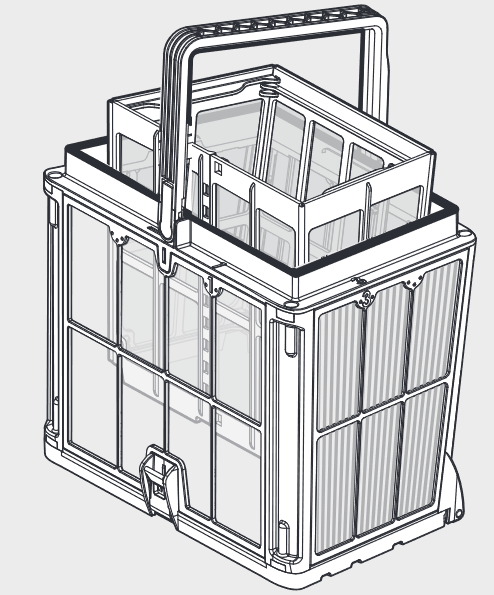

Filtración
Comience la temporada con los filtros de red para residuos grandes y luego use filtros ultrafinos para el uso diario.


* Los filtros de red están ensamblados en la cesta del filtro.

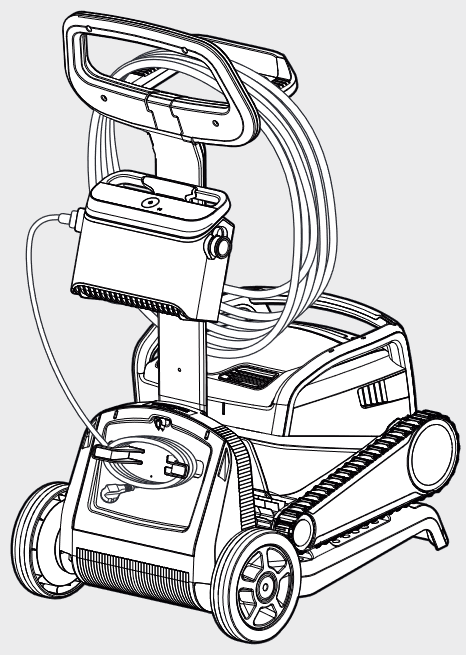

Kit de carro

USO DEL LIMPIAFONDOS ROBÓTICO

Preparación

Antes de utilizar el Limpiafondos Robótico por primera vez, realice los siguientes pasos:

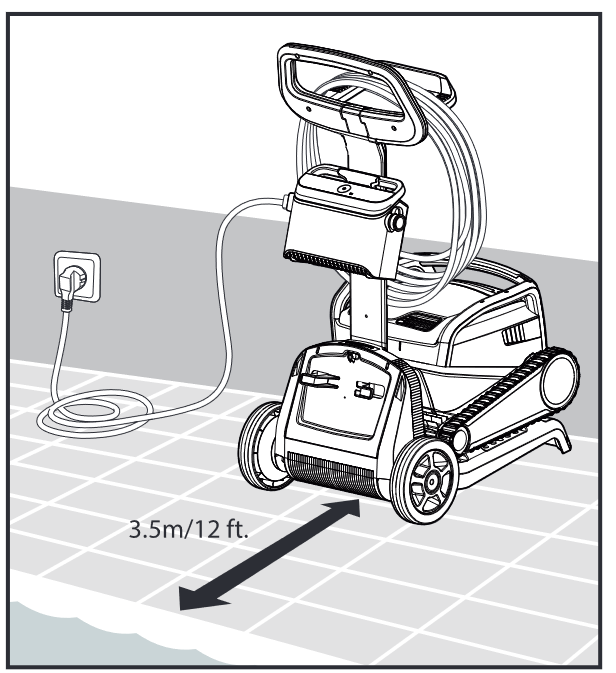

1. Coloque la fuente de alimentación aproximadamente en el centro del lado largo de la piscina, al menos a una distancia de 3,5 m /12 pies.

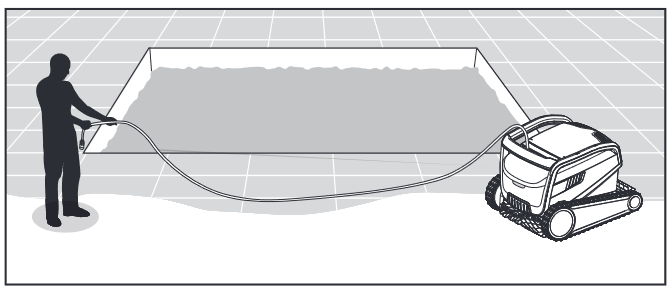

2. Desenrolle el cable y estírelo por completo para que no tenga dobleces.

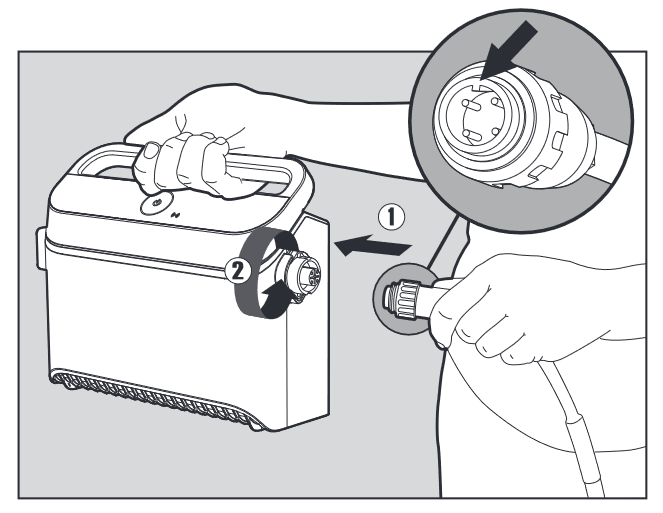

3. Conecte el cable flotante a la fuente de alimentación: Inserte el cable con la muesca en el conector (1), alineada con la ranura en el enchufe de la fuente de alimentación, y gire en el sentido de las agujas del reloj (2).

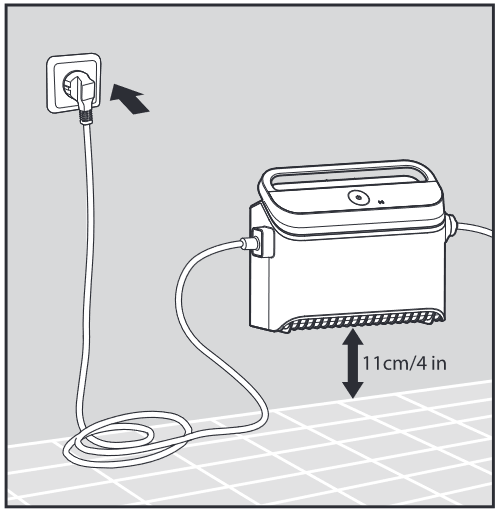

4. Enchufe la fuente de alimentación y déjela en la posición OFF (apagado).


Colocación del Limpiafondos Robótico en la piscina

Coloque el Limpiafondos Robótico en la piscina.
Suéltelo y deje que se hunda hasta el fondo de la piscina.
Asegúrese de que el cable flotante no tenga obstáculos.

Conexión del robot a su dispositivo inteligente (teléfono o tableta)

Por favor, siga estos sencillos pasos:

1. Descargue la aplicación MyDolphin™ Plus a su dispositivo inteligente (teléfono o tableta) desde Google Play o la App Store .
2. Active Bluetooth® y Wi-Fi® en su dispositivo inteligente (teléfono o tableta).
3. Durante la conexión inicial al robot, el dispositivo inteligente debe estar conectado a su red Wi-Fi® doméstica (consulte la sección 3.2).
4. Active la aplicación MyDolphin™ Plus en su dispositivo inteligente.
5. Escanee el código QR en el lateral de la fuente de alimentación y siga las instrucciones.

Después de completar la configuración, tendrá acceso a funciones avanzadas, consejos para la resolución de problemas y opciones de programación adicionales.

Funcionamiento del Limpiafondos Robótico sin utilizar su dispositivo inteligente

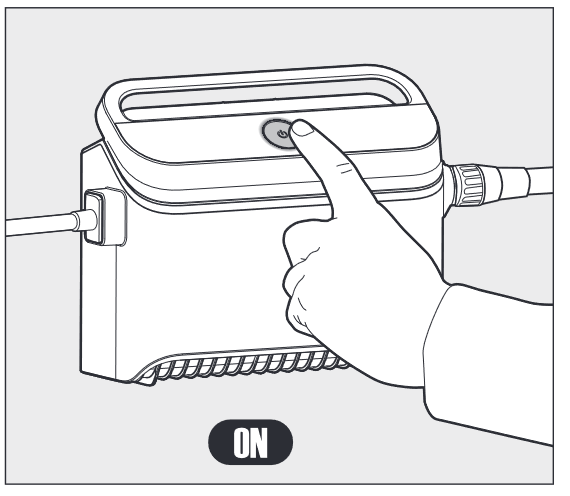

Pulse el botón de encendido para encender el robot (ON). El Limpiafondos Robótico funcionará ahora hasta que haya alcanzado el final del ciclo de limpieza.

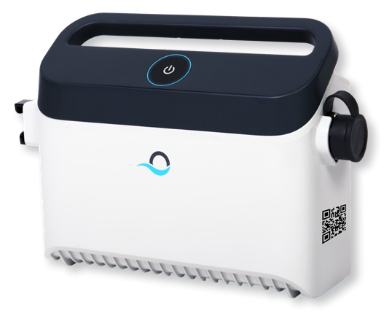

Uso de la fuente de alimentación

Su fuente de alimentación está diseñada para proporcionarle las funciones más avanzadas para mejorar su experiencia.

• Un único botón de encendido/apagado (on/off) para un fácil manejo.
• Indicadores LED para las funciones avanzadas.


Tabla de indicaciones LED:

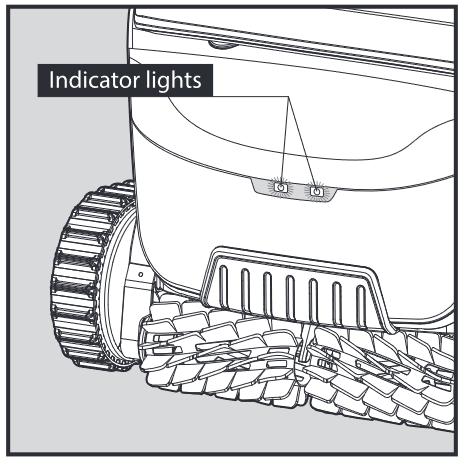

Luces indicadoras del Limpiafondos Robótico

Luces indicadoras

Extracción del Limpiafondos Robótico de la piscina

1.

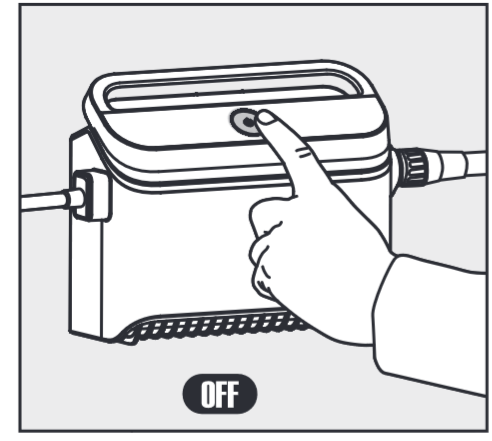

   Apague (Turn OFF) y desenchufe la fuente de alimentación.

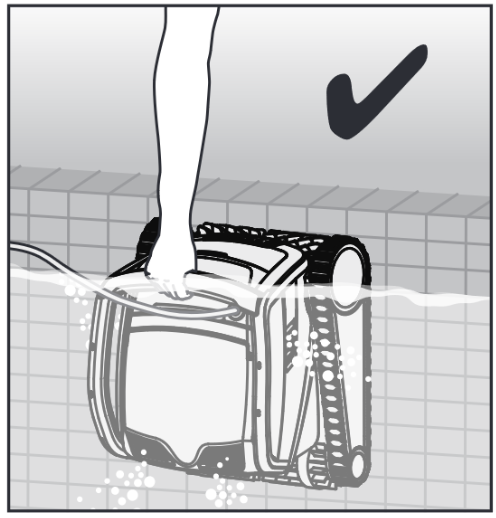

2. Utilice el cable flotante para tirar del Limpiafondos Robótico hacia el lado de la piscina. Utilice el asa para sacar el robot de la piscina.

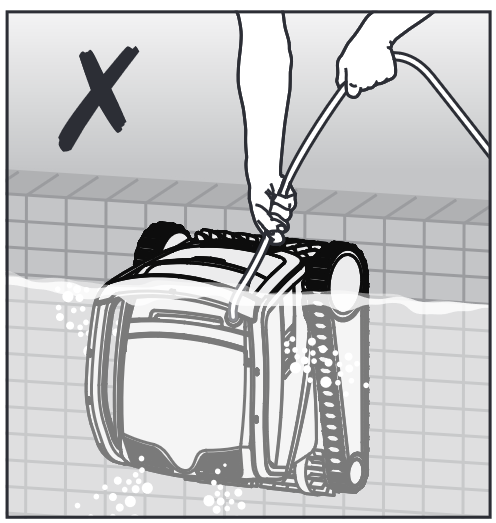

   NO TIRE DEL LIMPIADOR DE PISCINA DESDE LA PISCINA UTILIZANDO EL CABLE.

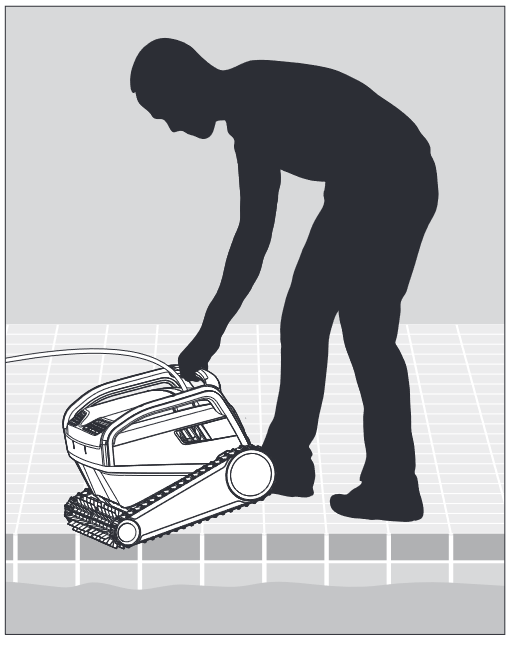

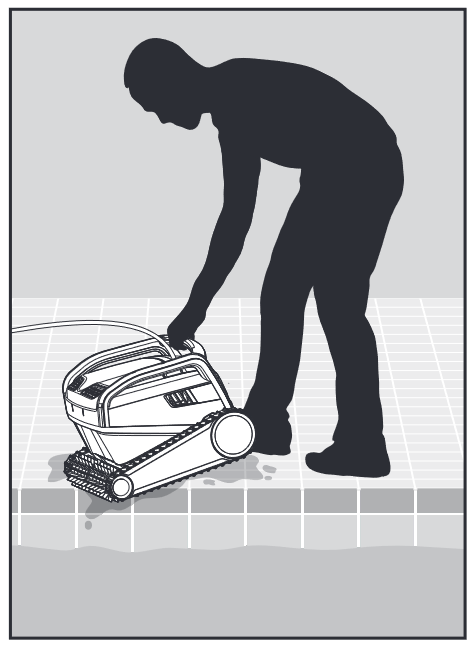

3. Coloque el Limpiafondos Robótico en el borde de la piscina y deje que el agua se drene.
4.


CUIDADO Y MANTENIMIENTO

Asegúrese de que la fuente de alimentación esté apagada y desenchufada.

Recomendamos encarecidamente limpiar la cesta del filtro después de cada ciclo de limpieza.
Nota: No deje que los paneles del filtro se sequen antes de limpiarlos.

Limpieza después del uso: extracción y limpieza de la cesta del filtro doble

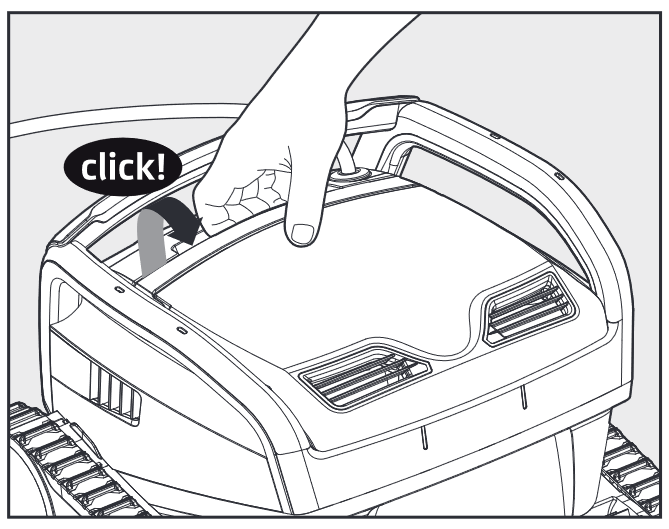

1. Abra la tapa del filtro.

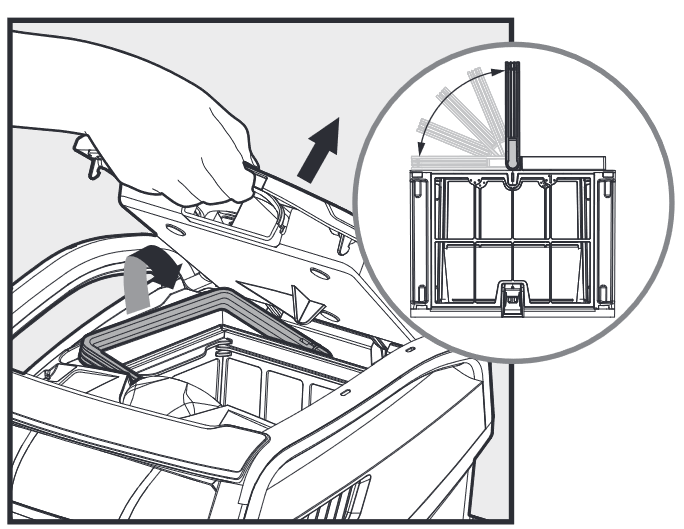

2. Al abrir la tapa del filtro, el asa se levantará de forma independiente.

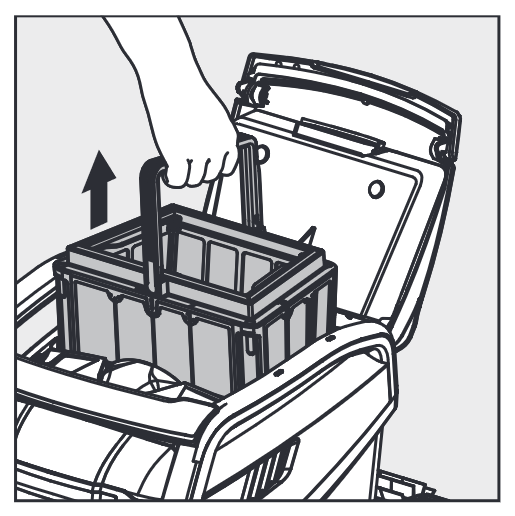

3. Levante la cesta.

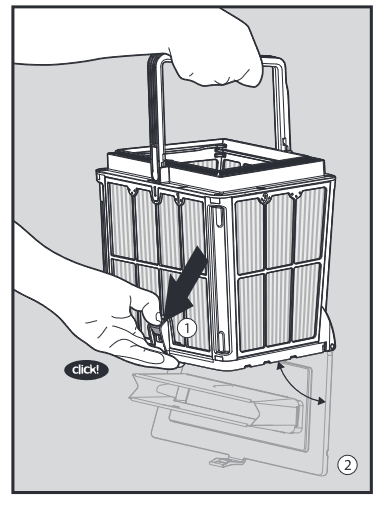

4. Abra el pestillo para liberar la tapa inferior.

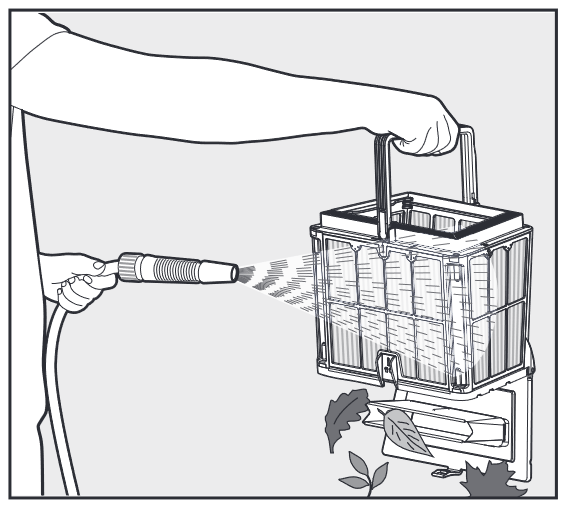

5. Limpie la cesta del filtro con una manguera.


Limpieza periódica del filtro - Recomendada al menos una vez al mes

Desmonte los 4 paneles de filtro ultrafinos de la cesta exterior, según los siguientes pasos:

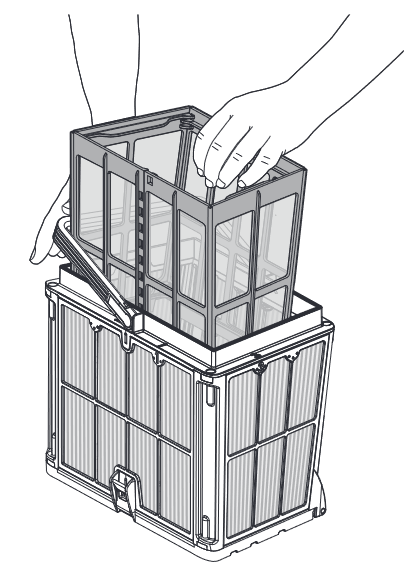

1. Sujete el asa para extraer la cesta de red interior.

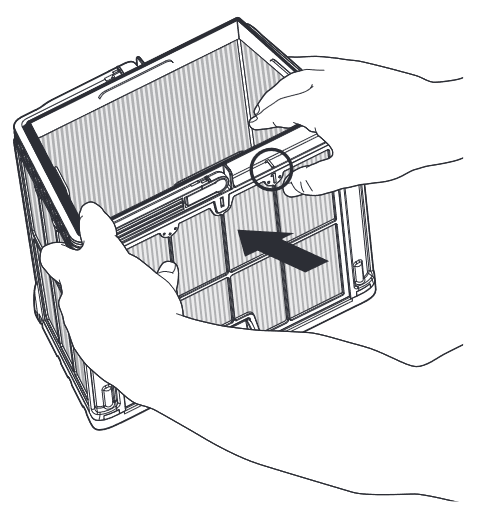

2. Desmonte los paneles; empiece presionando el panel 1, utilizando los pulgares.

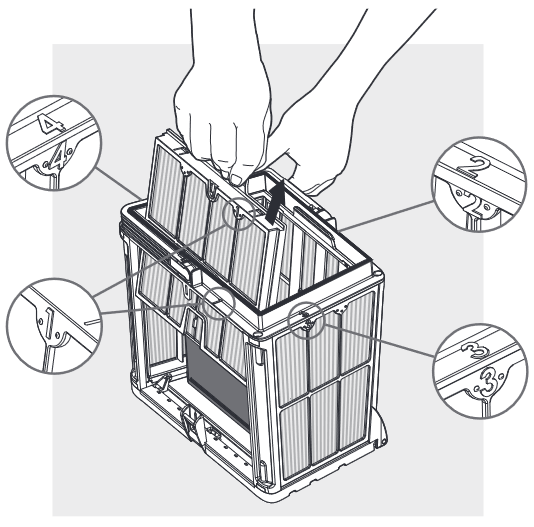

3. Continúe desmontando los paneles en orden: 2 — > 3 — > 4.

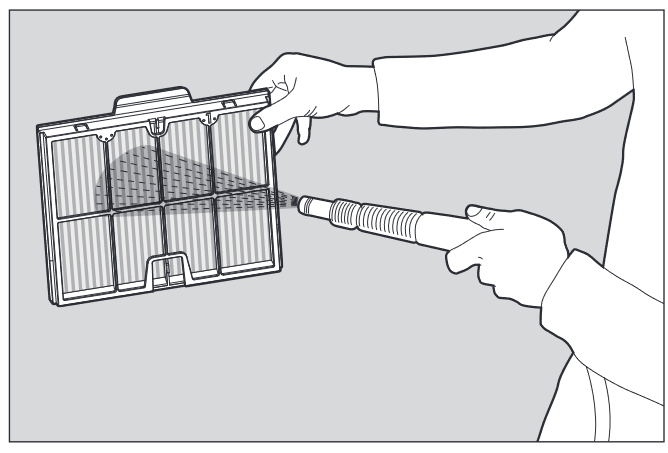

4. Limpie los paneles del filtro con una manguera.

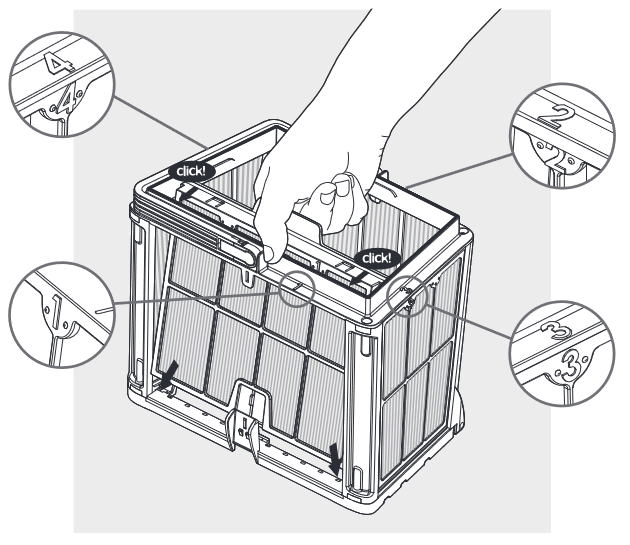

5. Monte los paneles del filtro según el siguiente orden: Panel 4 — > 3 — > 2 — > 1.

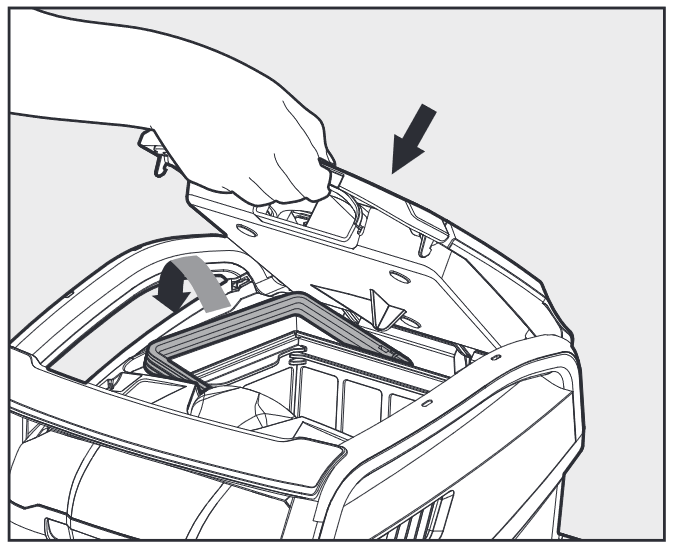

6. Inserte la cesta del filtro limpia y cierre la tapa del filtro.

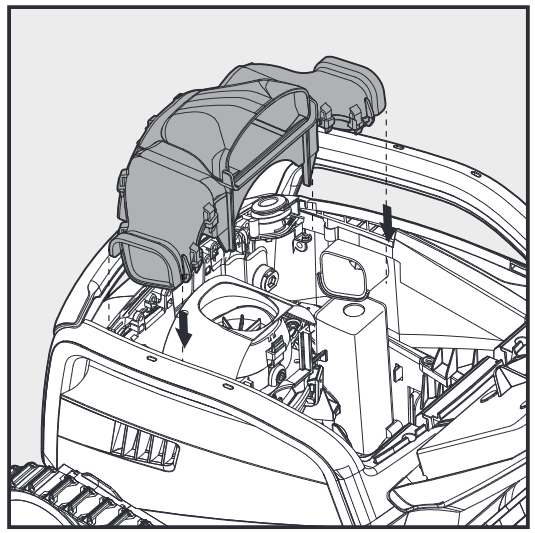

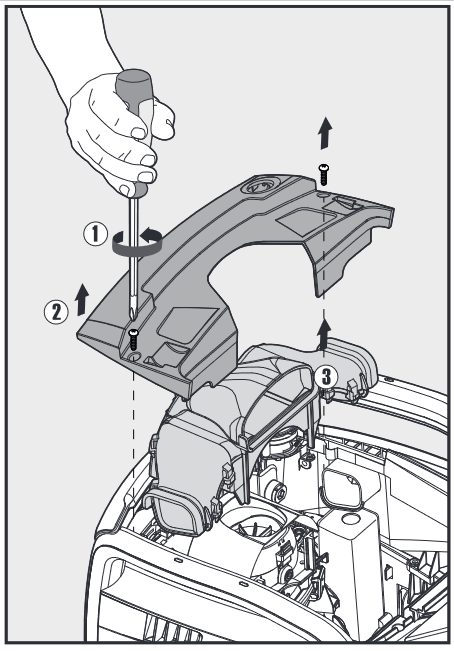

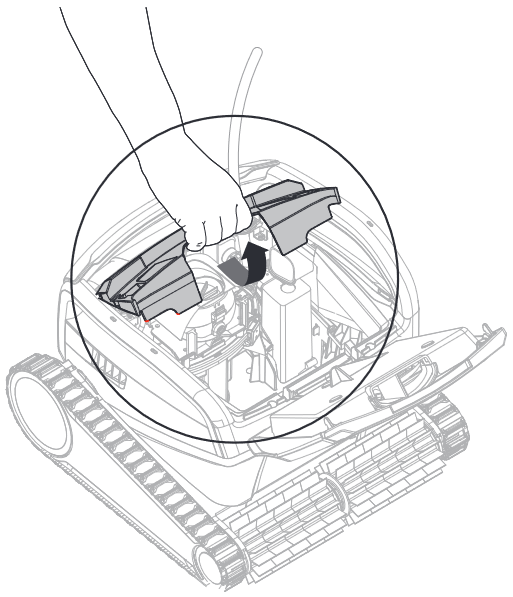

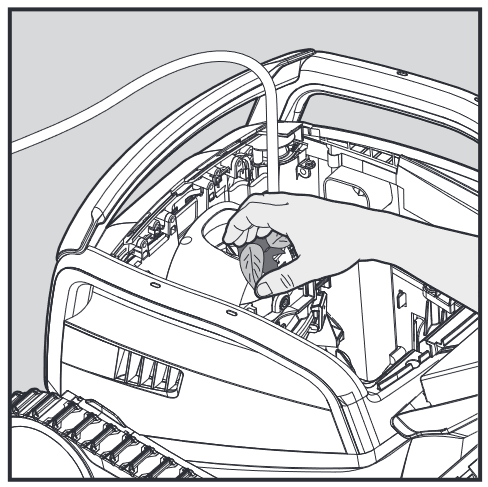

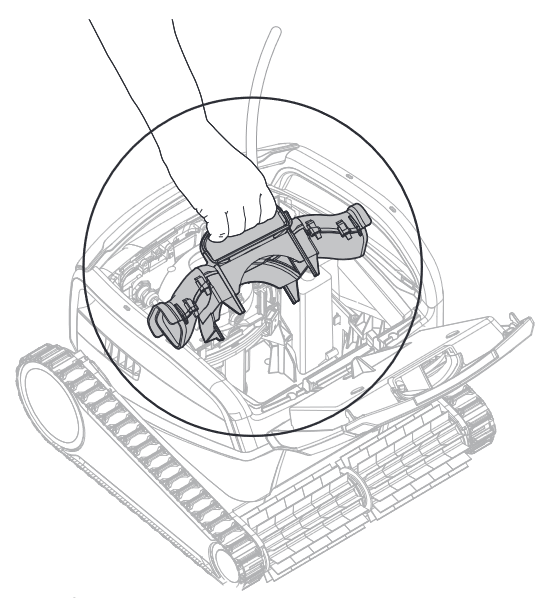

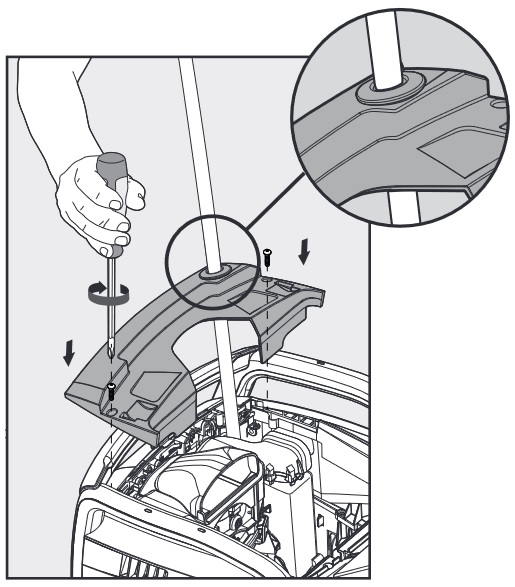

Limpieza del impulsor

Si observa que hay residuos atrapados en el impulsor:
Asegúrese de que la fuente de alimentación esté apagada y desenchufada.

Limpie los residuos atrapados en la abertura del impulsor, según los siguientes pasos:

Mantenimiento general periódico - Recomendado al menos una vez a la semana

• Cuando el cable esté mojado, extiéndalo de forma plana y recta en el jardín, y deje que se seque durante al menos cinco horas para evitar que se retuerza.
• Lave el Limpiafondos Robótico con agua dulce, para reducir los daños causados por los productos químicos del agua de la piscina.

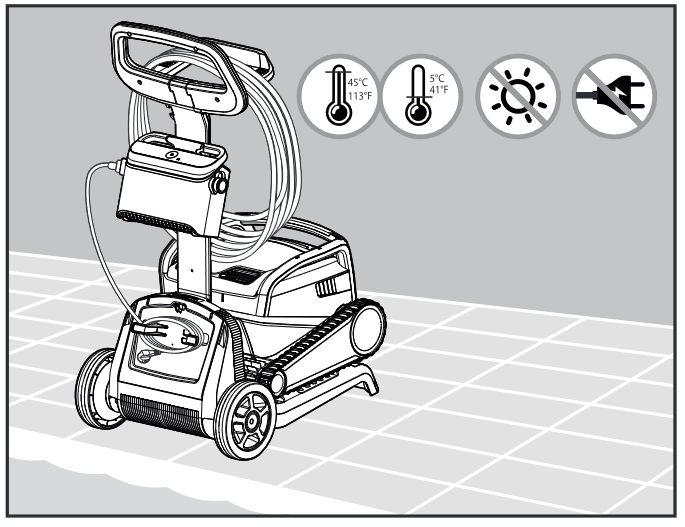

ALMACENAMIENTO FUERA DE TEMPORADA

Si el Limpiafondos Robótico no se va a utilizar durante un período prolongado, realice los siguientes pasos de almacenamiento:

• Asegúrese de que no quede agua en el Limpiafondos Robótico.
• Limpie a fondo la cesta del filtro y los paneles y vuelva a colocarlos en su sitio.
• Enrolle el cable para que no tenga dobleces.
• Guarde el Limpiafondos Robótico en un área protegida de la luz solar directa/lluvia/heladas, a una temperatura de entre 5°- 45°C / 41°- 113°F.

Si el Limpiafondos Robótico no se va a utilizar durante un período prolongado, realice los siguientes pasos de almacenamiento:

• Asegúrese de que no quede agua en el Limpiafondos Robótico.
• Limpie a fondo la cesta del filtro y los paneles y vuelva a colocarlos en su sitio.
• Enrolle el cable para que no tenga dobleces.
• Guarde el Limpiafondos Robótico en un área protegida de la luz solar directa/lluvia/heladas, a una temperatura de entre 5°-45°C / 41°-113°F.


SOLUCIÓN DE PROBLEMAS

Si las soluciones sugeridas no resuelven el problema, póngase en contacto con su distribuidor o Centro de Servicio.
